Wie kann ein EtherNET IP-Hochleistungsencoder die Präzision und Zuverlässigkeit in der rauen industriellen Automatisierung verbessern?

Kunshanentwickelt Bewegungssteuerungslösungen für anspruchsvolle Industrieumgebungen, einschließlich derEtherNET IP Heavy Duty Encoderzur vernetzten Positionsrückmeldung. Mit einem 58-mm-Gehäuse, bis zu 18-Bit-Single-Turn-Auflösung, 100-Mbit-Übertragung und robustem Industrieschutz ist dieser Encoder für Anwendungen konzipiert, bei denen genaues Feedback und zuverlässige Kommunikation unerlässlich sind.

Ein EtherNET IP Heavy Duty Encoder kombiniert absolute Positionserfassung mit industrieller Ethernet-Kommunikation und ermöglicht es Automatisierungssystemen, zuverlässige Drehpositionsdaten zu empfangen und gleichzeitig die Integration in vernetzte Steuerungsarchitekturen zu vereinfachen. Moderne Schwerindustrieanwendungen erfordern mehr als nur grundlegendes Feedback: Geräte können Vibrationen, Staub, Feuchtigkeit, elektromagnetischen Störungen, Temperaturschwankungen und kontinuierlichen mechanischen Belastungen ausgesetzt sein. Ein ordnungsgemäß konstruierter Encoder muss daher Auflösung, Kommunikationsleistung, mechanische Haltbarkeit und Installationsflexibilität in Einklang bringen. Dieser Leitfaden erläutert die Funktionsweise von EtherNET/IP-basierten Hochleistungs-Encodern, ihre wichtigsten technischen Vorteile, wichtige Spezifikationen, Anwendungsbereiche und Auswahlüberlegungen.

Inhaltsverzeichnis

1. Was ist ein EtherNET IP Heavy Duty Encoder?
2. Warum ist EtherNET/IP für die Hochleistungs-Bewegungssteuerung wichtig?
3. Was sind die wichtigsten technischen Merkmale?
4. Wichtige Spezifikationen auf einen Blick
5. Wo wird es verwendet?
6. Wie sollten Sie den richtigen Encoder auswählen?
7. Häufig gestellte Fragen
8. Abschluss

Was ist ein EtherNET IP Heavy Duty Encoder?

Ein EtherNET IP Heavy Duty Encoder ist ein industrieller Drehgeber, der die Wellenposition misst und diese Informationen über ein industrielles EtherNet/IP-Ethernet-Netzwerk kommuniziert. Im Gegensatz zu einfachen Inkrementalgebern kann ein Absolutwertgeber definierte Positionsinformationen liefern, ohne dass das Steuerungssystem die Position allein aus Impulsen rekonstruieren muss.

Für anspruchsvolle Automatisierungssysteme bietet die Kombination aus absoluter Magnetsensorik und Ethernet-basierter Kommunikation eine praktische Möglichkeit, rotierende Maschinen mit SPS, Steuerungen und anderen vernetzten Geräten zu verbinden. Das von Kunshan beschriebene 58-mm-Design unterstützt sowohl Single-Turn- als auch Multi-Turn-Positionsmessungen, während die konfigurierbare Auflösung es dem Feedback-System ermöglicht, unterschiedliche Bewegungssteuerungsanforderungen zu erfüllen.

Der Encoder nutzt hochpräzise magnetische Induktionstechnologie und unterstützt eine maximale EtherNet/IP-Übertragungsrate von 100 Mbit. Zu den programmierbaren Funktionen können Auflösung, Zeitbasis, Geschwindigkeit, voreingestellte Werte, Zählrichtung und IP-Adresse gehören, was den Ingenieuren eine größere Flexibilität bei der Inbetriebnahme und Systemintegration bietet.

Warum ist EtherNET/IP für die Hochleistungs-Bewegungssteuerung wichtig?

Industriemaschinen werden zunehmend über Kommunikationsnetzwerke verbunden. Anstatt jeden Sensor als isolierte Komponente zu behandeln, tauschen moderne Automatisierungsarchitekturen Daten zwischen Encodern, SPS, Antrieben, HMIs und Überwachungssystemen aus.

EtherNet/IP ist besonders nützlich, wenn ein Encoder Teil einer größeren industriellen Ethernet-Infrastruktur werden muss. Der Encoder kann Positionsinformationen über das Netzwerk übertragen und so eine zentrale Überwachung und koordinierte Maschinensteuerung unterstützen.

• Netzwerkintegration:Durch die Ethernet-Kommunikation kann der Encoder Teil einer vernetzten Automatisierungsarchitektur werden.
• Flexible Erweiterung:Vernetzte Geräte können bei steigenden Geräteanforderungen in größere Steuerungssysteme integriert werden.
• Digitale Positionsrückmeldung:Absolute Positionsinformationen unterstützen die genaue Überwachung rotierender Maschinen.
• Ferndiagnose:Durch die Netzwerkkommunikation können Steuerungssysteme den Gerätestatus und Rückmeldungsinformationen leichter zugänglich machen.
• Reduzierter Verkabelungsaufwand:Die industrielle Ethernet-Architektur kann die Kommunikation im Vergleich zu mehreren einzelnen Signalverbindungen vereinfachen.

Besonders wertvoll werden diese Vorteile in der Stahlverarbeitung, der petrochemischen Produktion, im Bergbau, in Hebesystemen und anderen Umgebungen, in denen Maschinen kontinuierlich und zuverlässig arbeiten müssen.

Was sind die wichtigsten technischen Merkmale?

1. Hochauflösende absolute Positionsrückmeldung

Der Encoder unterstützt eine Singleturn-Auflösung von bis zu 18 Bit und eine Multiturn-Auflösung von bis zu 14 Bit. Durch die höhere Auflösung kann das Steuerungssystem kleinere Änderungen der Drehposition erkennen, was für Anwendungen nützlich ist, die eine präzise mechanische Positionierung erfordern.

2. 100-Mbit-EtherNet/IP-Kommunikation

Der Encoder nutzt die industrielle Ethernet-Kommunikation EtherNet/IP mit einer Übertragungsrate von bis zu 100 Mbit. Dadurch entsteht ein netzwerkbasierter Rückkopplungskanal, der für moderne industrielle Steuerungssysteme und Kommunikation auf Maschinenebene geeignet ist.

3. Robuste mechanische Konstruktion

Ein Hochleistungs-Encoder muss erheblich anspruchsvolleren Bedingungen standhalten als ein Allzweck-Sensorgerät. Die verfügbare Konfiguration verwendet ein Aluminiumgehäuse, optional ist auch Edelstahl erhältlich. Das Design unterstützt auch radiale und axiale Kabelabgangskonfigurationen.

4. Schutz vor elektrischen und Installationsrisiken

Verpolungsschutz und Kurzschlussschutz tragen dazu bei, die Folgen von Verkabelungs- oder Installationsfehlern zu reduzieren. Der Encoder verfügt außerdem über einen Schutz gegen Blitzschlag und statische Elektrizität, was in elektrisch anspruchsvollen Industrieumgebungen von Nutzen sein kann.

5. Flexible mechanische Konfiguration

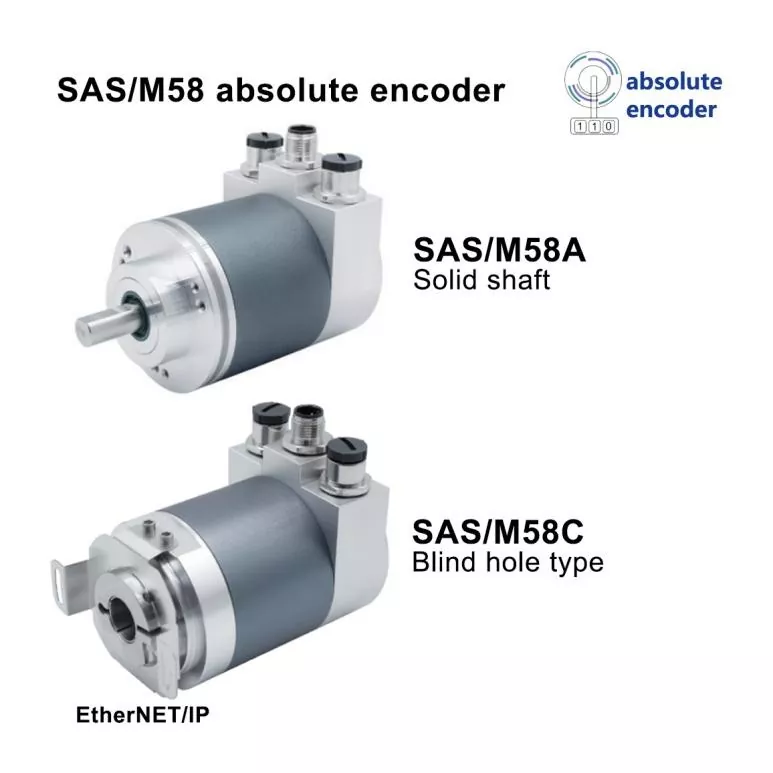

Die 58-mm-Encoderplattform unterstützt Vollwellen- und Sacklochkonfigurationen. Wellengrößen von 6, 8, 10, 12 und 15 mm können individuell angepasst werden, während mehrere Stecker- und Flanschkonfigurationen Ingenieuren helfen, den Encoder an verschiedene Maschinenlayouts anzupassen.

Wichtige Spezifikationen auf einen Blick

Die folgenden Spezifikationen veranschaulichen, warum dieser Encoder anspruchsvolle vernetzte Bewegungssteuerungsanwendungen bedienen kann:

Die tatsächliche Encoderauswahl sollte immer auf der gesamten Maschinenumgebung basieren, einschließlich Wellenabmessungen, Drehzahl, mechanischer Belastung, Temperatur, Verschmutzungsgrad, Kommunikationsarchitektur und Einbauraum.

Wo wird es verwendet?

Hochleistungs-Ethernet-Encoder sind dort besonders wertvoll, wo die Positionsrückmeldung zuverlässig bleiben muss, während Maschinen unter anspruchsvollen industriellen Bedingungen betrieben werden.

Stahl- und metallurgische Ausrüstung

Stahlproduktionsanlagen können starken Vibrationen, mechanischen Stößen, Hitze und Dauerbetrieb ausgesetzt sein. Ein absoluter Encoder kann Rotationsrückmeldungen für Walzen, Verarbeitungsmaschinen und automatisierte Produktionsanlagen liefern.

Petrochemische und Raffineriesysteme

Petrochemische Anlagen erfordern eine zuverlässige Überwachung und Automatisierung. Vernetzte Positionsrückmeldungen können die Überwachung des Gerätestatus, automatisierte Mechanismen und Fernsteuerungsarchitekturen unterstützen.

Bergbau und Schwermaschinen

Bergbaumaschinen sind Staub, Vibrationen und mechanischer Belastung ausgesetzt. Eine robuste Encoderkonstruktion in Kombination mit industrieller Ethernet-Kommunikation kann eine zuverlässige Positionsrückmeldung für intelligente Maschinen unterstützen.

Hebe- und Hebezeuge

Große Hebesysteme erfordern eine genaue Rotationsrückmeldung, um die mechanische Bewegung zu koordinieren. Absolute Positionsdaten können zu einer vorhersehbareren Positionierung und Maschinenüberwachung beitragen.

Energie- und Papierherstellung

Auch Energieerzeugungsanlagen und automatisierte Papierherstellungslinien können von einer vernetzten Encoder-Rückmeldung profitieren, wenn ein kontinuierlicher Maschinenbetrieb und eine zentrale Steuerung wichtig sind.

Wie sollten Sie den richtigen Encoder auswählen?

Die Auswahl eines Industrie-Encoders sollte mit der Anwendung beginnen und nicht nur mit dem Kommunikationsprotokoll. Ein geeignetes Modell muss sowohl elektrischen als auch mechanischen Anforderungen genügen.

1. Wellenkompatibilität prüfen:Bestätigen Sie Wellendurchmesser, Vollwellen- oder Sacklochanforderungen, Flanschabmessungen und zulässige mechanische Belastungen.
2. Auflösung bestimmen:Wählen Sie die erforderliche Single-Turn- und Multi-Turn-Auflösung entsprechend der Positionierungsgenauigkeit und den Anforderungen der Steuerung.
3. Überprüfen Sie die Netzwerkkompatibilität:Stellen Sie sicher, dass die SPS oder Industriesteuerung die erforderliche EtherNet/IP- und CIP-Kommunikationsarchitektur unterstützt.
4. Bewerten Sie die Umgebungsbedingungen:Berücksichtigen Sie Temperatur, Feuchtigkeit, Staub, Öl, Vibrationen, Stöße und elektromagnetische Störungen.
5. Drehzahl bestätigen:Stellen Sie sicher, dass die maximal zulässige Geschwindigkeit des Encoders die tatsächliche Maschinengeschwindigkeit mit einem angemessenen Betriebsspielraum überschreitet.
6. Erwägen Sie die Installation:Überprüfen Sie den Steckertyp, die Kabelabgangsrichtung, den verfügbaren Montageraum und die Zugänglichkeit für Wartungsarbeiten.
7. Schutzanforderungen für Rezensionen:Passen Sie Gehäuse und Dichtungsgrad an die tatsächliche Umgebung an, anstatt sich nur auf nominale Maschinenspezifikationen zu verlassen.

Für Ingenieure, die verschiedene Produkte vergleichen, ist es auch nützlich, den technischen Support, die Anpassungsfähigkeit, die Qualitätsprüfung, die Dokumentation und den Kundendienst zu bewerten. Diese Faktoren können einen erheblichen Einfluss auf die Gesamtprojektkosten und die langfristige Zuverlässigkeit haben.

Häufig gestellte Fragen

Wie hoch ist die maximale Kommunikationsgeschwindigkeit des Encoders?

Die EtherNet/IP-Schnittstelle unterstützt eine Übertragungsrate von bis zu 100 Mbit. Dadurch eignet sich der Encoder für die Integration in industrielle Ethernet-Steuerungsarchitekturen.

Unterstützt der Encoder sowohl Single-Turn- als auch Multi-Turn-Messung?

Ja. Der Encoder unterstützt sowohl Single-Turn- als auch Multi-Turn-Absolutpositionsmessung. Die Single-Turn-Auflösung kann 18 Bit erreichen, während die Multi-Turn-Auflösung 14 Bit erreichen kann.

Welche Stromversorgung benötigt der Encoder?

Der spezifizierte Stromversorgungsbereich beträgt 10–30 VDC und ist somit mit gängigen industriellen Steuerstromarchitekturen kompatibel.

Können die Wellengröße und die mechanische Konfiguration individuell angepasst werden?

Ja. Schaftgrößen einschließlich 6, 8, 10, 12 und 15 mm können individuell angepasst werden. Je nach Installationsanforderungen können auch verschiedene Flansch-, Stecker- und Kabelabgangskonfigurationen ausgewählt werden.

Welche Umgebungen eignen sich für diesen Encodertyp?

Es ist für anspruchsvolle Industrieanwendungen wie Stahlherstellung, petrochemische Anlagen, Schwermaschinenbau, Bergbauausrüstung, Hebesysteme, Kraftwerke und automatisierte Produktionslinien vorgesehen. Der geeignete Schutz und die Materialkonfiguration sollten entsprechend den tatsächlichen Standortbedingungen ausgewählt werden.

Abschluss

Ein EtherNET IP Heavy Duty Encoder kann eine starke Kombination aus absoluter Positionsrückmeldung, industrieller Ethernet-Konnektivität, hoher Auflösung und robuster mechanischer Leistung bieten. Mit Funktionen wie bis zu 18-Bit-Single-Turn-Auflösung, 100-Mbit-Kommunikation, flexiblen Wellenkonfigurationen und industriellem Schutz eignet es sich gut für die vernetzte Hochleistungsautomation, bei der zuverlässiges Feedback von entscheidender Bedeutung ist. Wenn Sie Encoder-Spezifikationen für eine neue Maschine bewerten, ein bestehendes Automatisierungssystem aufrüsten oder eine maßgeschneiderte Bewegungssteuerungslösung entwickeln,Kontaktieren Sie unsum Ihre Anwendungsanforderungen, mechanischen Konfigurationen und Kommunikationsbedürfnisse mit dem Kunshan-Ingenieurteam zu besprechen.
