Warum ist ein Modbus-Hochleistungsencoder eine entscheidende Wahl für eine zuverlässige industrielle Bewegungssteuerung?

Für anspruchsvolle Industrieautomation,Jingyue Kunshanbietet dieModbus-Hochleistungs-Encoderals zuverlässige Lösung für genaue Positionsrückmeldung, Geräteüberwachung und Bewegungssteuerung. Dieser 58-mm-Encoder wurde für raue Umgebungen entwickelt und kombiniert ein industrielles Metallgehäuse, IP65-IP68-Schutz, hochauflösende magnetische Abtastung und Ethernet-Modbus-TCP-Kommunikation, um anspruchsvolle Anwendungen in den Bereichen Stahl, Petrochemie, Bergbau, Bauwesen und Fertigung zu unterstützen.

Ein Hochleistungs-Encoder kann mehr als nur die Wellenposition messen. In der industriellen Automatisierung fungiert es als wichtiges Feedbackgerät, das es den Steuerungen ermöglicht, die Position, Drehung und Bewegung von Maschinen zu verstehen. Wenn Geräte in der Nähe von Staub, Ölnebel, Vibrationen, elektromagnetischen Störungen, Temperaturschwankungen oder kontinuierlichen mechanischen Belastungen betrieben werden, bieten herkömmliche Feedback-Geräte möglicherweise keine ausreichende Zuverlässigkeit.

DerModbus-Hochleistungs-Encoderbegegnet diesen Herausforderungen durch eine verstärkte 58-mm-Struktur, ein Gehäuse aus Aluminiumlegierung oder optionalem Edelstahl, IP65-IP68-Schutz, absolute Single-Turn- und Multi-Turn-Messung und Ethernet-Modbus-TCP-Kommunikation. Mit einer Single-Turn-Auflösung von bis zu 18 Bit, einer Multi-Turn-Auflösung von bis zu 14 Bit und Übertragungsraten von 10/100 Mbit bietet es eine praktische Feedback-Lösung für moderne industrielle Steuerungssysteme.

Inhaltsverzeichnis

1. Warum ist das Design von Hochleistungs-Encodern in der industriellen Automatisierung wichtig?
2. Warum sollten Sie sich für die Modbus-Kommunikation für die Rückmeldung industrieller Encoder entscheiden?
3. Was sind die Hauptmerkmale eines Modbus-Hochleistungs-Encoders?
4. Welche technischen Parameter sollten Käufer bewerten?
5. Wo kann ein Modbus Heavy Duty Encoder eingesetzt werden?
6. Wie sollten Ingenieure den richtigen Encoder auswählen?
7. Wie verbessert es die industrielle Zuverlässigkeit?
8. Häufig gestellte Fragen

Warum ist das Design von Hochleistungs-Encodern in der industriellen Automatisierung wichtig?

Industriemaschinen arbeiten selten unter Laborbedingungen. Stahlproduktionslinien, Ölfeldausrüstung, Raffineriemaschinen, Bergbausysteme, Papierverarbeitungsanlagen und große Baumaschinen können Rückkopplungskomponenten starken mechanischen und umweltbedingten Belastungen aussetzen.

Ein in diesen Umgebungen installierter Encoder muss die mechanische Drehung kontinuierlich in zuverlässige digitale Positionsinformationen umwandeln. Wenn das Rückkopplungssignal instabil wird, kann die Steuerung genaue Informationen über die Maschinenposition oder -geschwindigkeit verlieren, was möglicherweise die Produktionsqualität und die Gerätesicherheit beeinträchtigt.

Ein Hochleistungsdesign muss daher mehrere Faktoren gleichzeitig berücksichtigen:

• Umweltschutz:Beständigkeit gegen Staub, Wasser, Ölnebel und andere Verunreinigungen.
• Mechanische Haltbarkeit:Fähigkeit, Vibrationen, Stößen und Wellenbelastungen standzuhalten.
• Elektrische Zuverlässigkeit:Stabile Kommunikation unter industriellen elektromagnetischen Störungen.
• Positionsgenauigkeit:Ausreichende Auflösung für die Bewegungssteuerungsanforderungen der Maschine.
• Langzeitbetrieb:Zuverlässige Leistung bei kontinuierlicher industrieller Produktion.

Der referenzierte Encoder verwendet ein 58-mm-Gehäuse und bietet IP65- oder IP68-Schutz, während sein mechanisches Design radiale Wellenlasten bis zu 200 N und axiale Lasten bis zu 100 N unterstützt. Er ist außerdem für eine Schlagfestigkeit von 1000 m/s² über 6 ms und eine Vibrationsfestigkeit von bis zu 20 g spezifiziert. :contentReference[oaicite:0]{index=0}

Warum sollten Sie sich für die Modbus-Kommunikation für die Rückmeldung industrieller Encoder entscheiden?

Bei der Integration eines Encoders in eine bestehende Automatisierungsarchitektur ist die Kommunikationskompatibilität ein wichtiger Aspekt. Modbus ist in industriellen Steuerungsumgebungen weithin anerkannt und daher eine praktische Wahl, wenn Steuerungen, SPS, Industriecomputer und andere Geräte strukturierte Daten austauschen müssen.

Die vorgestelltenModbus-Hochleistungs-Encodernutzt Ethernet-Modbus-TCP-Kommunikation und unterstützt TCP/IP und UDP. Seine Ethernet-Schnittstelle bietet eine Übertragungsrate von 10/100 Mbit, sodass Encoder-Feedback Teil eines industriellen Netzwerks werden kann, anstatt sich ausschließlich auf die herkömmliche Punkt-zu-Punkt-Signalübertragung zu verlassen. :contentReference[oaicite:1]{index=1}

Dieser Ansatz kann mehrere praktische Vorteile bieten:

• Verbesserte Kompatibilität mit industriellen Ethernet-Architekturen.
• Bequeme Integration mit kompatiblen SPS- und Automatisierungssystemen.
• Digitale Übertragung von Positionsinformationen.
• Flexible Konfigurations- und Programmierfunktionen.
• Reduzierte Komplexität, wenn mehrere Geräte ein industrielles Kommunikationsnetzwerk teilen.

Käufer, die verschiedene Encoder-Technologien vergleichen, sollten das Kommunikationsprotokoll zusammen mit Auflösung, mechanischen Abmessungen, Umweltschutz, elektrischen Spezifikationen und Controller-Kompatibilität bewerten und nicht unabhängig voneinander betrachten.

Was sind die Hauptmerkmale eines Modbus-Hochleistungs-Encoders?

Der Encoder vereint Sensortechnologie, industrielle Vernetzung, mechanischen Schutz und konfigurierbare Feedbackfunktionen in einem kompakten Gerät. Den Produktspezifikationen zufolge gehören zu seinen Hauptmerkmalen die folgenden:

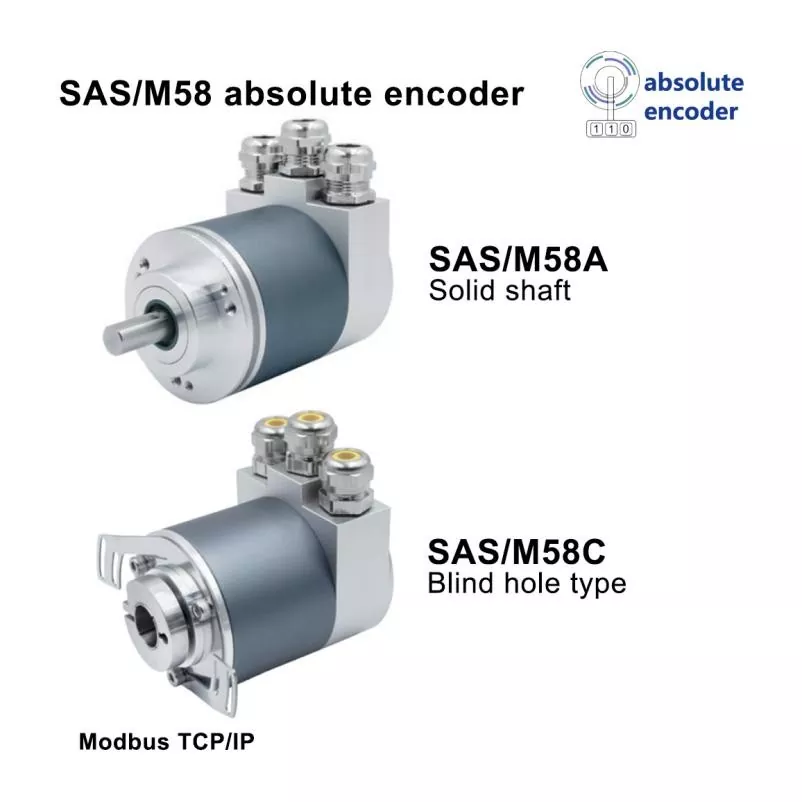

• 58 mm Industriegehäuse:Erhältlich mit Vollwellen- oder Sacklochkonfiguration.
• Hochauflösende Magnetsensorik:Die Single-Turn-Auflösung kann 18 Bit erreichen, während die Multi-Turn-Auflösung 14 Bit erreichen kann.
• Absolute Messung:Unterstützt sowohl Single-Turn- als auch Multi-Turn-Encoder-Konfigurationen.
• Ethernet Modbus TCP:Konzipiert für netzwerkbasierte industrielle Kommunikation.
• Breites Netzteil:Betrieb mit 10 bis 30 VDC.
• Industrieschutz:Es sind IP65- und IP68-Optionen verfügbar.
• Elektrischer Schutz:Beinhaltet Verpolungs-, Kurzschluss-, Blitz- und statische Elektrizitätsschutz.
• Hochgeschwindigkeitsbetrieb:Die maximale Drehzahl wird mit 6000 U/min angegeben.
• Temperaturanpassungsfähigkeit:Die Standardbetriebstemperatur beträgt -30 °C bis +85 °C, optional sind -40 °C bis +85 °C erhältlich.

Ein weiteres wichtiges Merkmal ist die permanente absolute Multiturn-Positionstechnologie. Dadurch können Positionsinformationen beibehalten werden, ohne auf eine kontinuierliche Stromverfügbarkeit angewiesen zu sein, wodurch das Risiko eines Verlusts von Positionsinformationen nach einer Stromunterbrechung verringert wird. :contentReference[oaicite:2]{index=2}

Welche technischen Parameter sollten Käufer bewerten?

Die Auswahl eines industriellen Encoders nur auf der Grundlage des Kommunikationsprotokolls kann später zu Kompatibilitätsproblemen führen. Beschaffungsteams und Automatisierungsingenieure sollten die vollständigen technischen Spezifikationen prüfen, bevor sie ein Modell auswählen.

Diese Angaben basieren auf den veröffentlichten Produktinformationen des Herstellers. Bei der tatsächlichen Systemauswahl sollten auch die mechanische Schnittstelle der Maschine, die Controller-Konfiguration, die Kommunikationsarchitektur, die Umgebungsbedingungen und die erforderliche Feedback-Leistung berücksichtigt werden. :contentReference[oaicite:3]{index=3}

Wo kann ein Modbus Heavy Duty Encoder eingesetzt werden?

Eine große Stärke dieses Encoder-Konzepts ist seine Eignung für Anwendungen, bei denen sowohl Umweltbeständigkeit als auch digitale Positionsrückmeldung wichtig sind. Die veröffentlichten Anwendungsinformationen identifizieren mehrere Schwerindustriesektoren.

Stahl und Metallurgie

Bei der Stahlproduktion können hohe Temperaturen, Staub, Vibrationen und anspruchsvolle Dauerbetriebszyklen auftreten. Ein versiegelter Hochleistungs-Encoder kann eine Positionsrückmeldung für Produktionslinien, Materialtransportgeräte und automatisierte Maschinen liefern.

Petrochemische und Ölfeldausrüstung

Petrochemische Anlagen und Ölfeldbetriebe können die Ausrüstung Ölnebel, Staub, Vibrationen und elektromagnetischen Störungen aussetzen. Ein Encoder mit starkem Umweltschutz und industrieller Kommunikationsfähigkeit kann die Geräteüberwachung und automatische Steuerung unterstützen.

Bergbaumaschinen

Bergbauausrüstung erfordert Komponenten, die unter schwierigen mechanischen und Umweltbedingungen funktionieren. IP-Schutz, Schlagfestigkeit, Vibrationsfestigkeit und ein robustes Gehäuse sind bei der Auswahl von Geräten zur Positionsrückmeldung besonders wichtig.

Schwere Baumaschinen

Große Baumaschinen sind häufig auf genaue Positionsinformationen für die automatisierte Bewegung und Steuerung angewiesen. Ein Hochleistungs-Encoder kann zur Überwachung und Rückmeldung der Drehposition verwendet werden, wenn herkömmliche Sensoren möglicherweise keine ausreichende Umweltbeständigkeit bieten.

Papier- und Industrieproduktionslinien

Geräte für die kontinuierliche Produktion profitieren von einer zuverlässigen Rückmeldung, da ein unerwarteter Sensorausfall die Produktion unterbrechen kann. Der Encoder kann die Positionsüberwachung und automatische Steuerung in industriellen Produktionssystemen unterstützen.

Als relevante Anwendungen nennt der Hersteller insbesondere Stahlherstellung, Metallurgie, Papierherstellung, petrochemische Anlagen, Ölraffinerien, Ölfelder, Bergbaumaschinen, große Hebezeuge, Stromerzeugungseinheiten und schwere Baumaschinen. :contentReference[oaicite:4]{index=4}

Wie sollten Ingenieure den richtigen Encoder auswählen?

Bei der Beschaffung von aModbus-Hochleistungs-EncoderB. eines chinesischen Herstellers oder Lieferanten, sollten Ingenieure die gesamte Anwendung bewerten und sich nicht ausschließlich auf den Preis oder das Kommunikationsprotokoll konzentrieren.

1. Bestätigen Sie die mechanischen Abmessungen.Überprüfen Sie den Flansch, den Wellentyp, den Wellendurchmesser, die Montagemethode und den verfügbaren Installationsraum.
2. Auflösungsanforderungen definieren.Bestimmen Sie, ob eine 12-Bit-, 13-Bit-, 16-Bit- oder höhere Single-Turn-Auflösung erforderlich ist.
3. Bestimmen Sie den Single-Turn- oder Multi-Turn-Betrieb.Bei Anwendungen mit längerem Drehweg kann eine absolute Rückkopplung mit mehreren Umdrehungen erforderlich sein.
4. Überprüfen Sie die Umgebungsbedingungen.Berücksichtigen Sie Staub, Wasser, Öl, Vibration, Stöße, Temperatur und Korrosion.
5. Überprüfen Sie die Kommunikationskompatibilität.Bestätigen Sie, dass Ethernet Modbus TCP von der SPS, Steuerung oder dem Industriecomputer unterstützt wird.
6. Bewerten Sie den elektrischen Schutz.Verpolungs-, Kurzschluss-, Blitz- und statischer Elektrizitätsschutz können in Industrieanlagen wichtig sein.
7. Erwägen Sie eine Anpassung.Wellenabmessungen, Gehäusematerial, Temperaturbereich, Anschlüsse und mechanische Konfiguration müssen möglicherweise mit der Ausrüstung übereinstimmen.

Das veröffentlichte Modell unterstützt Spindelgrößen von 6, 8, 10, 12 und 15 mm als anpassbare Optionen sowie drei M12-Anschlüsse und Kabelausgangskonfigurationen auf der radialen oder axialen Rückseite. :contentReference[oaicite:5]{index=5}

Wie verbessert es die industrielle Zuverlässigkeit?

Zuverlässigkeit bei der industriellen Bewegungssteuerung beruht auf der Kombination aus präziser Erfassung, mechanischer Haltbarkeit, elektrischem Schutz und angemessener Systemintegration. Der Modbus Heavy Duty Encoder ist auf diese vier Bereiche ausgelegt.

Seine magnetische Induktionstechnologie sorgt für eine absolute Positionsrückmeldung, während das verstärkte Gehäuse dazu beiträgt, interne Komponenten vor rauen Umgebungsbedingungen zu schützen. Der Encoder verfügt außerdem über Anti-Interferenz-Eigenschaften, Statusanzeige und elektrische Schutzfunktionen, um die Auswirkungen von Installationsfehlern und industriellen elektrischen Störungen zu reduzieren. :contentReference[oaicite:6]{index=6}

Die langfristige Zuverlässigkeit hängt auch von Herstellungs- und Validierungspraktiken ab. Den veröffentlichten Informationen des Herstellers zufolge werden seine Produkte 24 bis 48 Stunden lang einem Daueralterungstest bei hohen Temperaturen unterzogen. Mit dieser Art von Tests soll der stabile Betrieb bei längerer Nutzung vor der Bereitstellung überprüft werden. :contentReference[oaicite:7]{index=7}

Für industrielle Käufer ist dies wichtig, da die Kosten eines Encoders nicht getrennt von Ausfallzeiten, Wartungsanforderungen, Installationsaufwand und den möglichen Auswirkungen einer ungenauen Positionsrückmeldung bewertet werden sollten.

Häufig gestellte Fragen

Was ist ein Modbus Heavy Duty Encoder?

Ein Modbus Heavy Duty Encoder ist ein industrielles Positionsrückmeldungsgerät, das für anspruchsvolle Umgebungen entwickelt wurde. Es kombiniert eine robuste mechanische Konstruktion mit Modbus-basierter digitaler Kommunikation, um Positionsinformationen an industrielle Steuerungssysteme bereitzustellen.

Welches Kommunikationsprotokoll verwendet dieser Encoder?

Das referenzierte Modell verwendet Ethernet Modbus TCP und unterstützt TCP/IP- und UDP-Kommunikation. Seine spezifizierte Übertragungsrate beträgt 10/100 Mbit. :contentReference[oaicite:8]{index=8}

Was ist die maximale Auflösung?

Der Encoder unterstützt eine Singleturn-Auflösung von bis zu 18 Bit und eine Multiturn-Auflösung von bis zu 14 Bit. Je nach Anwendungsanforderungen können verschiedene Auflösungskonfigurationen ausgewählt werden. :contentReference[oaicite:9]{index=9}

Kann es in rauen Umgebungen betrieben werden?

Ja. Der Encoder ist für schwere Industrieumgebungen konzipiert und in den Schutzarten IP65 oder IP68 erhältlich. Zu den Spezifikationen gehört auch die Vibrations- und Schlagfestigkeit mit einem Standardbetriebstemperaturbereich von -30 °C bis +85 °C. :contentReference[oaicite:10]{index=10}

In welchen Branchen wird dieser Encodertyp häufig verwendet?

Zu den typischen Anwendungen gehören Stahl- und Metallurgie, petrochemische Anlagen, Ölfelder, Bergbau, Papierherstellung, Energieerzeugungsanlagen, Hebemaschinen und schwere Baumaschinen.

Kann der Encoder angepasst werden?

Zu den kundenspezifischen Optionen gehören Schaftabmessungen, Gehäusematerial, Temperaturbereich, mechanische Konfiguration, Steckeranordnung und Kabelabgangsrichtung. Ingenieure sollten die Installations- und Kommunikationsanforderungen der Maschine angeben, wenn sie eine kundenspezifische Lösung anfordern.

Letzte Gedanken

Ein zuverlässiger Encoder ist für eine genaue industrielle Bewegungsrückmeldung von grundlegender Bedeutung, insbesondere wenn Maschinen unter Staub, Vibrationen, Temperaturschwankungen, Feuchtigkeit, elektromagnetischen Störungen oder unter kontinuierlichen Produktionsbedingungen betrieben werden. Mit seiner 58-mm-Industriekonstruktion, IP65-IP68-Schutz, absoluter Single-Turn- und Multi-Turn-Messung, hochauflösender magnetischer Abtastung, elektrischen Schutzfunktionen und Ethernet-Modbus-TCP-Kommunikation ist derModbus-Hochleistungs-Encoderbietet eine leistungsstarke Option für anspruchsvolle Automatisierungsanwendungen. Wenn Sie Encoder-Spezifikationen bewerten, ein neues Automatisierungssystem planen oder ein vorhandenes Feedback-Gerät ersetzen,Kontaktieren Sie unsum Ihre Anwendungsanforderungen, mechanische Konfiguration, Kommunikationssystem, Anpassungsoptionen und Beschaffungsbedürfnisse zu besprechen.
