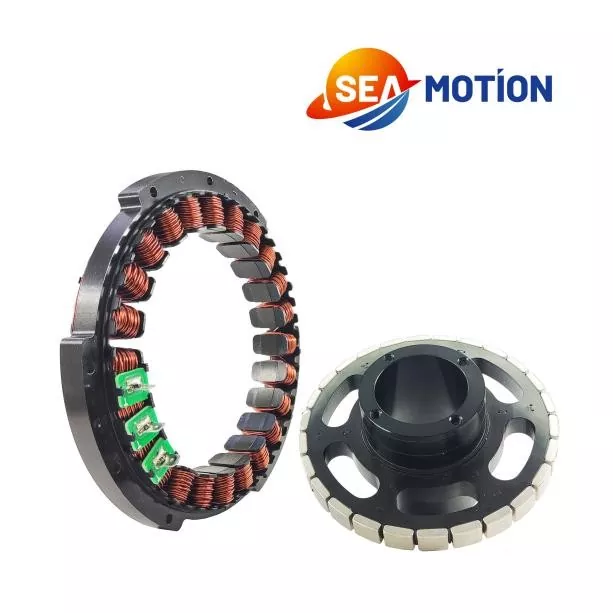

A Rahmenloses Torque Motorist ein Permanentmagnet-Synchronmotor, der ohne Gehäuse, Lager oder Feedback-Gerät geliefert wird. Rotor und Stator werden als separate, präzisionsgefertigte Komponenten geliefert, die direkt an der Laststruktur und dem Maschinenrahmen montiert werden. Durch diese Integration entfallen herkömmliche mechanische Übertragungselemente wie Getriebe, Kupplungen und Riemen und es entsteht ein spielfreies Bewegungssystem mit hoher Steifigkeit. In der Robotik, bei Werkzeugmaschinen, in der Halbleiterfertigung und in medizinischen Geräten ersetzen rahmenlose Torquemotoren zunehmend gekapselte Servomotoren, da sie eine höhere Drehmomentdichte, eine sanftere Geschwindigkeitssteuerung und einen deutlich kleineren Einbauraum bieten. Ingenieure entscheiden sich für die rahmenlose Konfiguration, wenn sie die Drehkraft direkt in ein Gelenk, einen Drehtisch oder eine Spindel einbetten müssen, um eine möglichst kompakte und reaktionsfähige elektromechanische Architektur zu erreichen.
Welche Feedback-Geräte sind mit den rahmenlosen Torquemotoren von SEA MOTION kompatibel?
Da der Motor ohne integrierte Rückkopplungseinheit verkauft wird, kann der Integrator den Sensor auswählen, der den Genauigkeitsanforderungen der Anwendung am besten entspricht. SEA MOTION validiert die Kompatibilität mit einer breiten Palette von Encodern, darunter optische Ring-Encoder von Heidenhain, magnetische Encoder von Renishaw und induktive Absolut-Encoder wie die Protokolle Hyperface und BiSS-C. Für Großserien-OEMs kann SEA MOTION eine integrierte Feedback-Lösung mitentwickeln, bei der der Encoderring mit der Rotorbaugruppe verbunden und der Lesekopf am Statorgehäuse montiert ist. Typischerweise wird eine Auflösung von 19 bis 26 Bit pro Umdrehung empfohlen, um das geringe Rastmoment und die Laufruhe des Motors voll auszunutzen.
Welche Wärmemanagementstrategien sind erforderlich?
Das Wärmemanagement ist entscheidend für das Erreichen des Nenndauerdrehmoments. Der gebräuchlichste Ansatz ist die Wasser- oder Wasser-Glykol-Flüssigkeitskühlung durch einen im Statorgehäuse integrierten Mantel. SEA MOTION gibt für jede Motorgröße den minimalen Durchfluss und die maximale Einlasstemperatur an. Bei intermittierendem Betrieb oder Anwendungen mit geringerem Drehmoment kann eine natürliche Konvektion mit einem gerippten Aluminiumgehäuse und einem kleinen Lüfter ausreichend sein. Der Stator verfügt über integrierte Temperatursensoren, die an den Thermoschutzeingang des Antriebs angeschlossen werden sollten. Der Antrieb kann dann den Strom zurückregeln, wenn die Wicklungstemperatur den sicheren Grenzwert überschreitet. In Reinräumen oder Vakuumumgebungen muss die aktive Kühlung so konzipiert sein, dass sie keine Partikel in der Luft erzeugt, häufig unter Verwendung geschlossener Flüssigkeitskreisläufe.
Wie unterstützt SEA MOTION kundenspezifische Designs und OEM-Integration?
SEA MOTION verfügt über ein engagiertes Anwendungstechnikteam, das vom Konzept bis zur Serienproduktion direkt mit OEM-Kunden zusammenarbeitet. Zu den kundenspezifischen Modifikationen gehören Änderungen der axialen Länge zur Anpassung an eine bestimmte Hülle, Änderungen des Innendurchmessers für die Kabeldurchführung, spezielle Wicklungskonstruktionen für nicht standardmäßige Spannungen und die Integration von Hall-Sensoren für die Kommutierung mit niedriger Auflösung. Prototypenteile können in nur sechs Wochen geliefert werden, und SEA MOTION bietet Unterstützung vor Ort bei der ersten Maschinenmontage und -abstimmung. Das Unternehmen unterhält nach ISO 9001 und ISO 14001 zertifizierte Produktionsanlagen und führt vor dem Versand an jedem rahmenlosen Torquemotor eine 100-prozentige elektrische Prüfung durch.
SEA MOTION fertigt rahmenlose Torquemotoren in einer vertikal integrierten Anlage, die mit hauseigenen Wicklungs-, Magnetbindungs- und Teststationen ausgestattet ist. Jeder Stator wird Hochspannungs-, Überspannungs- und Wicklungswiderstandsprüfungen unterzogen. Rotoren werden einer Magnetpolaritätskartierung und einer Gegen-EMF-Oberschwingungsanalyse unterzogen. Das Unternehmen sorgt für eine vollständige Rückverfolgbarkeit der Materialien, von der Zertifizierung der Magnetqualität bis hin zu den Berichten über die Abmessungen des Laminierungsstapels. Die statistische Prozesskontrolle wird auf Schlüsselmerkmale wie Drehmomentkonstante, Rastamplitude und Rundlauffehler angewendet. Dadurch wird die Leistungsschwankung von Einheit zu Einheit innerhalb von ±3 % gehalten, was OEMs die Sicherheit gibt, nach strengen Nennspezifikationen zu konstruieren. Ein sauberer Montageraum für Medizin- und Halbleiterprodukte gewährleistet die Einhaltung der Ausgasungs- und Partikelanzahlstandards.
Die technische Dokumentation wird im digitalen Format bereitgestellt, einschließlich 3D-Schrittdateien, 2D-Zeichnungen, Integrationshandbüchern und Servo-Tuning-Anleitungen. Auf der Website von SEA MOTION finden Sie eine umfangreiche Wissensdatenbank mit Beispielschaltplänen, Anwendungshinweisen zur thermischen Modellierung und herunterladbaren Antriebsparameterdateien. Darüber hinaus bietet das Unternehmen regionale Schulungsworkshops und Unterstützung bei der Inbetriebnahme vor Ort an. Mit Vertriebszentren in Nordamerika, Europa und Asien kann SEA MOTION schnell auf Prototypenanfragen und dringende Produktionsanforderungen reagieren. Durch die Wahl von SEA MOTION gewinnen Ingenieure nicht nur einen präzisen rahmenlosen Torquemotor, sondern auch einen langfristigen Partner für Innovationen im Bereich der Bewegungssteuerung.
