MEERESBEWEGUNGentwickelt Höchstleistungenliin der Nähe des AntriebsmotorsLösungen für die industrielle Automatisierung, Präzisionsbearbeitung und Hochgeschwindigkeitspositionierung. Durch die Bereitstellung einer direkten linearen Bewegung ohne herkömmliche mechanische Übertragungsmechanismen helfen diese Motoren Geräteherstellern, die Positionierungsgenauigkeit, die dynamische Reaktion und die Produktionseffizienz zu verbessern.
Ein Linearantriebsmotor wandelt elektrische Energie direkt in eine geradlinige Bewegung um, wodurch Zwischenübertragungskomponenten wie Kugelumlaufspindeln, Riemen und Zahnstangenmechanismen überflüssig werden. Diese Direktantriebsarchitektur reduziert mechanisches Spiel und getriebebedingten Verschleiß und ermöglicht gleichzeitig eine hohe Beschleunigung, wiederholbare Positionierung und reaktionsschnelle Bewegungssteuerung. Von der Halbleiterfertigung und dem Laserschneiden bis hin zur Elektronikmontage und automatisierten Inspektion werden Linearmotoren in Anwendungen, die Präzision und Durchsatz erfordern, immer wertvoller. Dieser Leitfaden erklärt die Funktionsweise von Linearantriebsmotoren, vergleicht gängige Motorkonfigurationen, beschreibt ihre industriellen Anwendungen und identifiziert die wesentlichen Faktoren, die Ingenieure bei der Auswahl einer Lösung berücksichtigen sollten.
Ein Linearantriebsmotor ist ein elektromagnetischer Aktuator, der direkt linearen Schub erzeugt, anstatt eine Drehbewegung zu erzeugen, die in eine geradlinige Bewegung umgewandelt werden muss. Im Allgemeinen versteht man darunter einen abgewickelten Rotationsmotor: Seine aktiven elektromagnetischen Komponenten sind entlang einer linearen Bahn angeordnet, sodass sich eine bewegliche Komponente entlang einer magnetischen Spur bewegen kann.
Zu den Hauptkomponenten eines typischen Permanentmagnet-Linearmotors gehören:
Im Gegensatz zu einem herkömmlichen Rotationsmotor, der mit einer Kugelumlaufspindel verbunden ist, benötigt ein Linearmotor mit Direktantrieb keinen Rotations-zu-Linear-Übertragungsmechanismus. Dies macht es besonders attraktiv für Maschinen, bei denen mechanisches Spiel, Getriebenachgiebigkeit oder Geschwindigkeitsbeschränkungen die Leistung beeinträchtigen.
Erkunden Sie die Produktpalette der SEA MOTION-Linearantriebsmotoren, um die verfügbaren Konfigurationen und technischen Parameter zu überprüfen.
Das Funktionsprinzip eines Linearantriebsmotors basiert auf elektromagnetischer Kraft. Wenn ein Servoantrieb den Motorwicklungen kontrollierten Strom zuführt, interagiert das resultierende Magnetfeld mit den Permanentmagneten oder der entsprechenden magnetischen Struktur, um linearen Schub zu erzeugen.
Der Bewegungsprozess erfolgt im Allgemeinen in vier Schritten:
Da der Motor direkt eine lineare Bewegung erzeugt, vermeidet das System übertragungsbedingtes Spiel und Fehler bei der Spindelsteigung. Die Gesamtpositionierungsgenauigkeit hängt jedoch immer noch vom Encoder, der Servoabstimmung, der Qualität der Führungsbahn, der thermischen Stabilität, der Montagegenauigkeit und der Maschinenstruktur ab.
Bei Anwendungen, die eine schnelle Beschleunigung und häufige Richtungswechsel erfordern, kann dieses Direktantriebsprinzip die dynamische Reaktion verbessern und die Einschwingzeit verkürzen, wenn Motor und Steuerungssystem richtig dimensioniert sind.
Der Direktantrieb eliminiert das Spiel, das bei herkömmlichen Übertragungsmechanismen entsteht. In Kombination mit einem geeigneten Linearencoder, einer stabilen mechanischen Struktur und einem gut abgestimmten Servocontroller kann ein Linearmotor eine hochgradig wiederholbare Positionierung für die Präzisionsfertigung unterstützen.
Ohne die zusätzliche Dreh-zu-Linear-Übertragungsstufe kann ein Linearmotor schnell auf befohlene Bewegungen reagieren. Diese Funktion ist nützlich für Kurzhubpositionierungen, hochfrequente Hin- und Herbewegungen und Produktionslinien, die schnelle Bewegungen zwischen Verarbeitungsstationen erfordern.
Bei Linearmotoren ist keine routinemäßige Einstellung des Kugelumlaufspiels oder der Riemenspannung erforderlich. Sie verhindern außerdem den Verschleiß dieser Getriebekomponenten. Linearführungen, Lager, Kühlsysteme, Kabel und Rückkopplungsgeräte müssen möglicherweise dennoch überprüft und gewartet werden.
Durch die direkte Schuberzeugung können übertragungsbedingte Vibrationen und Bewegungsunregelmäßigkeiten reduziert werden. Bei Anwendungen wie Laserschneiden, optischer Inspektion und Präzisionsdosierung trägt eine stabile Bewegung dazu bei, konstante Verarbeitungsbedingungen aufrechtzuerhalten.
Linearantriebsmotoren können in kompakte Positioniertische, Langhubachsen, Portalsysteme und spezielle Automatisierungsgeräte integriert werden. Ihre Eignung hängt vom verfügbaren Bauraum, der erforderlichen Schubkraft, der thermischen Auslegung und der Führungskonfiguration ab.
Unterschiedliche Motorstrukturen bieten unterschiedliche Kombinationen aus Kraftdichte, Anziehungskraft, thermischem Verhalten und Bewegungsglätte. SEA MOTION identifiziert mehrere Linearantriebsmotorkonfigurationen für unterschiedliche Geräteanforderungen.
| Motorserie | Strukturelles Design | Überlegungen zur Schlüsselauswahl | Mögliche Anwendungen |
|---|---|---|---|
| SMJ | Flaches magnetisches Design mit Eisenkern | Bewerten Sie den Schubbedarf, die magnetische Anziehung und die strukturelle Steifigkeit | Industrielle Automatisierung und Präzisionsbearbeitung |
| SMUC | Mittleres magnetisches Design mit Eisenkern | Berücksichtigen Sie den verfügbaren Montageraum, die Kraftanforderungen und die Achsenanordnung | Spezialisierte Positionierungssysteme und automatisierte Ausrüstung |
| SMU-H | Bilaterales magnetisches Design mit Eisenkern | Bewerten Sie die Kraftabgabe, das magnetische Gleichgewicht und die mechanische Integration | Hochdynamische industrielle Bewegungssysteme |

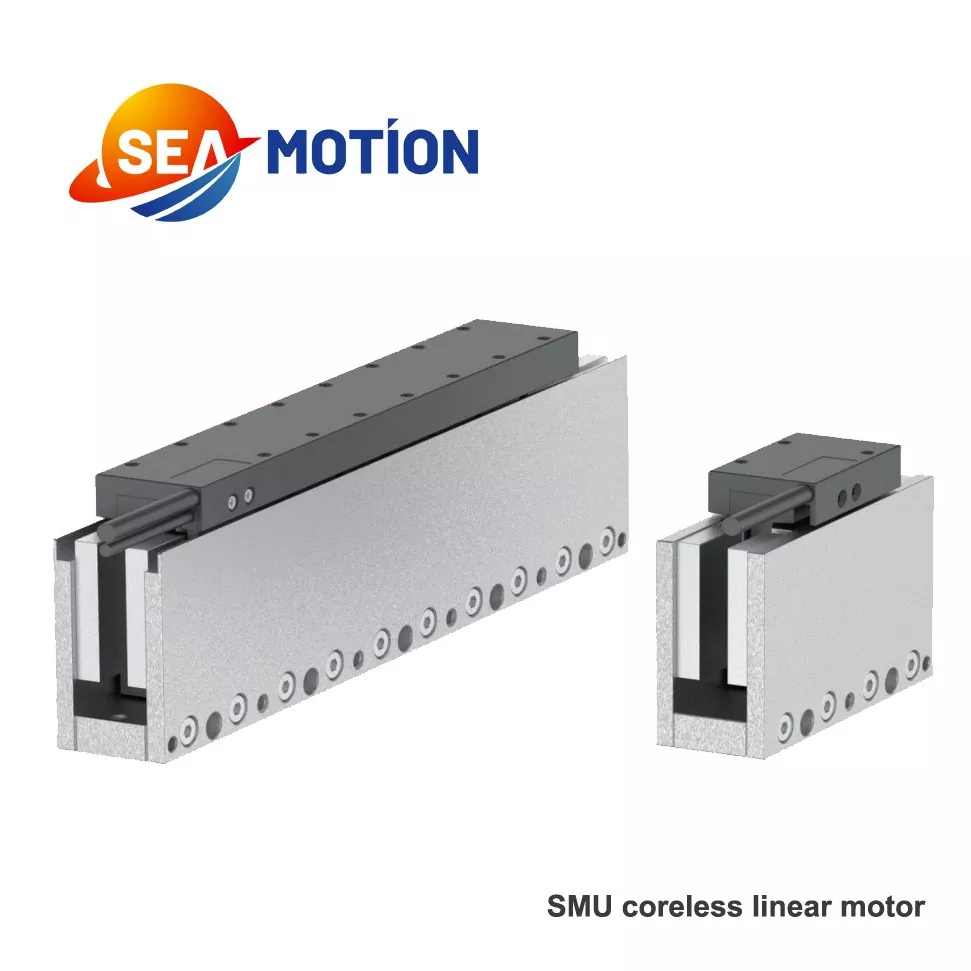

| SMU | Bilaterales magnetisches, eisenloses Design | Berücksichtigen Sie geringes Rastmoment, gleichmäßige Bewegung und Wärmemanagement | Präzise Positionierung und sensible Prüfprozesse |
| SMJE / SMJD | Halbgeschlossene/vollständig geschlossene Konfigurationen | Überprüfen Sie die Umweltschutz-, Zugangs- und Installationsanforderungen | Geräte, die eine geschlossenere Motoranordnung erfordern |
Diese Tabelle bietet eher einen ersten Auswahlrahmen als eine universelle Leistungseinstufung. Bestätigen Sie die aktuellen Modellspezifikationen, Umweltanforderungen und Anwendungseignung mit dem Hersteller, bevor Sie einen Entwurf abschließen.
Ausführliche Serieninformationen finden Sie auf der Seite SEA MOTION Linearmotoren.
Wafer-Handling, Präzisionsinspektion, Die-Bonding und Display-Panel-Verarbeitung erfordern genaue Bewegungen und wiederholbare Positionierung. Linearmotoren können diese Vorgänge unterstützen, indem sie schnelle, kontrollierte Bewegungen ermöglichen und übertragungsbedingte Bewegungsfehler reduzieren.
Laserbearbeitungsgeräte und hochpräzise Werkzeugmaschinen erfordern häufig schnelle Bewegungen, kontrollierte Beschleunigung und genaue Bahnverfolgung. Linearachsen mit Direktantrieb können dazu beitragen, den Durchsatz zu verbessern und Positionierungsfehler zu reduzieren, die mit mechanischen Übertragungssystemen verbunden sind.
Automatisierte Pick-and-Place-Systeme, Ausgabemaschinen, Komponentenmontagelinien und visuelle Inspektionsgeräte sind auf eine gleichmäßige Bewegung angewiesen. Linearantriebsmotoren können einen Hochtaktbetrieb und eine präzise Bewegung zwischen Bearbeitungsorten unterstützen.
Die Herstellung von Batterien und Solarzellen erfordert wiederholte Positionierung, Ausrichtung, Stapelung und Inspektion. Ein richtig konstruiertes Linearmotorsystem kann dazu beitragen, die Wiederholgenauigkeit aufrechtzuerhalten und gleichzeitig die Beschleunigungs- und Zykluszeitanforderungen der automatisierten Produktion zu erfüllen.
Bildgebende Plattformen, Laborautomatisierung und Präzisionsmessgeräte können von reibungslosen, kontrollierbaren Bewegungen profitieren. Konstrukteure müssen außerdem Lärm, Vibrationen, Temperaturanstieg, Sauberkeit und alle anwendungsspezifischen Sicherheitsanforderungen berücksichtigen.
MEERESBEWEGUNG entwickelt außerdem Geräte auf Basis der Linearantriebsmotorentechnologie, darunter hochpräzises Laserschneiden sowie visuelle Erkennungs- und Inspektionssysteme.
Die Wahl eines geeigneten Motors erfordert mehr als den Vergleich von Höchstgeschwindigkeit oder Spitzenschub. Ingenieure sollten die gesamte Bewegungsachse bewerten, einschließlich Last, Führung, Servoantrieb, Feedback-Gerät und Wärmemanagementsystem.
Ein nützlicher Ausgangspunkt für die Beschleunigungskraft ist:
Erforderliche Beschleunigungskraft = Bewegte Masse × Beschleunigung
Um beispielsweise eine 20 kg schwere bewegliche Baugruppe mit 10 m/s² zu beschleunigen, sind 200 N Nettobeschleunigungskraft erforderlich, ohne Berücksichtigung von Reibung, Schwerkraft, Prozesskräften und anderen Verlusten. Bei der endgültigen Motorauswahl muss zwischen Dauerschub und Spitzenschub unterschieden und sichergestellt werden, dass die gesamte Achse das erforderliche Bewegungsprofil erfüllen kann.
Sehen Sie sich die Spezifikationen des Herstellers des Linearantriebsmotors an und fordern Sie technische Unterstützung an, wenn die Last oder der Arbeitszyklus anspruchsvoll sind.
| Bewertungsfaktor | Linearantriebsmotor | Kugelumlaufspindel- oder Riemenantrieb |
|---|---|---|
| Bewegungserzeugung | Direkter linearer elektromagnetischer Schub | Drehbewegung in lineare Bewegung umgewandelt |
| Getriebespiel | Kein mechanisches Getriebespiel | Abhängig von Design, Komponenten und Anpassung |
| Dynamische Reaktion | Kann hohe Beschleunigung und schnelle Reaktion unterstützen | Begrenzt durch Getriebeträgheit, Steifigkeit und mechanisches Design |
| Mechanischer Verschleiß | Kein Verschleiß der Kugelumlaufspindel oder des Riemengetriebes | Getriebekomponenten können mit der Zeit verschleißen |
| Thermische Überlegungen | Die Wärmeableitung der Spule und die Magnettemperatur müssen ausgewertet werden | Motor-, Lager-, Schnecken- und Getriebeerwärmung müssen bewertet werden |
| Erstinvestition | Kann je nach Gesamtsystemauslegung höher sein | Kann für herkömmliche Positionierungsaufgaben wirtschaftlich sein |
| Passgenaue Anwendungen | Hochgeschwindigkeits-, hochpräzise und anspruchsvolle Bewegungsprofile | Universelle Positionierungs- und kostenempfindliche Systeme |
Nicht für jede Maschine ist ein Linearantriebsmotor automatisch die beste Lösung. Kugelumlaufspindeln und Riemenantriebe bleiben für viele Anwendungen praktisch, insbesondere wenn mäßige Geschwindigkeit und Genauigkeit den Prozessanforderungen genügen. Die richtige Wahl hängt vom Leistungsziel, der Systemarchitektur, den Lebenszykluskosten und der Betriebsumgebung ab.
Obwohl bei Direktantriebsmotoren mehrere mechanische Getriebekomponenten entfallen, bleibt die Installationsqualität für die langfristige Leistung von entscheidender Bedeutung.
Testen Sie den Motor vor der Inbetriebnahme im vorgesehenen Drehzahl-, Beschleunigungs-, Last- und Arbeitszyklusbereich. Zeichnen Sie Positionierungsleistung und Temperatur unter repräsentativen Betriebsbedingungen auf. Diese Prüfungen helfen dabei, Integrationsprobleme vor der vollständigen Produktion zu erkennen.
Sein Hauptvorteil ist die direkte lineare Bewegung ohne einen Dreh-zu-Linear-Übertragungsmechanismus. Dies eliminiert Getriebespiel und kann eine hohe Beschleunigung, präzise Positionierung und einen geringeren Wartungsaufwand im Zusammenhang mit Kugelumlaufspindeln oder Riemen ermöglichen.
Ja. Viele Linearantriebsmotoren sind für schnelle Beschleunigung, hohe Verfahrgeschwindigkeiten und häufige Richtungswechsel ausgelegt. Die tatsächliche Leistung hängt vom Motorschub, der bewegten Masse, der Fähigkeit des Servoantriebs, der Rückmeldung des Encoders, der mechanischen Steifigkeit und den thermischen Grenzen ab.
Motoren mit Eisenkern verwenden eine magnetische Struktur aus Eisen und können eine hohe Kraftdichte liefern, es müssen jedoch magnetische Anziehungs- und Rasteigenschaften berücksichtigt werden. Bei eisenlosen Motoren entfällt der Eisenkern in der beweglichen Spulenbaugruppe, was Rastmomente reduzieren und die Bewegungsruhe verbessern kann. Die beste Wahl hängt vom Schub, der Präzision und den thermischen Anforderungen der Anwendung ab.
Durch den Motor entfällt die Wartung, die mit herkömmlichen Schrauben- oder Riemenübertragungskomponenten verbunden ist. Für das gesamte System ist jedoch je nach Betriebsumgebung und Herstellerempfehlungen möglicherweise noch eine Inspektion von Linearführungen, Kabeln, Encodern, Kühlgeräten, Montageteilen und anderen Komponenten erforderlich.
Beginnen Sie mit der Definition von Nutzlast, Fahrstrecke, Dauer- und Spitzenschub, Geschwindigkeit, Beschleunigung, Positionierungsgenauigkeit, Arbeitszyklus und Installationsbedingungen. Überprüfen Sie anschließend die elektrische Kompatibilität, die Kühlanforderungen, die Feedback-Optionen und die mechanische Integration mit dem Hersteller.
MEERESBEWEGUNG bietet mehrere Linearmotorkonfigurationen für Präzisionsbewegungsanwendungen. Geben Sie für eine geeignete Empfehlung den erforderlichen Hub, die bewegte Masse, die Zielgeschwindigkeit, die Beschleunigung, die Positionierungsgenauigkeit, den Arbeitszyklus und die Installationsbeschränkungen an. Das Engineering-Team kann diese Details nutzen, um eine geeignete Konfiguration zu ermitteln.
Ein Linearantriebsmotor kann Herstellern dabei helfen, die Einschränkungen herkömmlicher Getriebesysteme zu überwinden, indem er direkten linearen Schub, reaktionsschnelle Bewegungssteuerung und reduzierten getriebebedingten Verschleiß liefert. Seine Vorteile sind besonders relevant für Halbleiterausrüstung, Präzisionsbearbeitung, Laserbearbeitung, Elektronikmontage und automatisierte Inspektion. Eine erfolgreiche Umsetzung hängt von der Auswahl der richtigen Motorstruktur, der Anpassung von Dauer- und Spitzenschub an die tatsächliche Last und der Integration des Motors mit geeigneten Führungen, Rückmeldungen, Servoantrieben und Wärmemanagement ab.
Unabhängig davon, ob Sie eine vorhandene Maschine aufrüsten oder eine neue Automatisierungsplattform entwickeln, kann SEA MOTION Ihnen bei der Bewertung der Optionen für Linearantriebsmotoren für Ihre Anwendung helfen. Besuchen Sie die offizielle Produktseite für Linearantriebsmotoren, um die verfügbaren Konfigurationen und technischen Parameter zu überprüfen. Wenn Sie Hilfe bei der Modellauswahl, den Leistungsanforderungen oder einer projektspezifischen Lösung benötigen, wenden Sie sich an uns.Kontaktieren Sie unsum Ihre Anforderungen zu besprechen und ein maßgeschneidertes Angebot anzufordern.
