Da die industrielle Automatisierung eine höhere Genauigkeit, schnellere Zykluszeiten und eine zuverlässigere Bewegungssteuerung erfordert,MEERESBEWEGUNGbietet fortgeschritteneLinearantriebsmotorLösungen für anspruchsvolle Präzisionsanwendungen. Durch die direkte Umwandlung elektrischer Energie in lineare Bewegung machen diese Motoren herkömmliche mechanische Übertragungskomponenten im Antriebsweg überflüssig und helfen Geräteherstellern, die Positionierungsleistung zu verbessern, spielbedingte Fehler zu reduzieren und die Produktionseffizienz zu optimieren.
Artikelzusammenfassung:Ein Linearantriebsmotor liefert direkte, kontrollierte Linearbewegungen für Präzisionsfertigung und automatisierte Geräte. Dieser Leitfaden erläutert die Funktionsweise der Technologie, vergleicht Designs mit und ohne Eisenkern, gibt einen Überblick über wichtige Leistungsparameter und untersucht Anwendungen in der Halbleiterfertigung, der CNC-Bearbeitung, der Produktion neuer Energien und der industriellen Inspektion. Darüber hinaus werden praktische Auswahlkriterien beschrieben, die Ingenieuren und Einkaufsteams dabei helfen, eine geeignete Lösung zu finden.
Ein Linearantriebsmotor ist ein elektromagnetischer Aktuator, der direkt eine geradlinige Bewegung erzeugt, anstatt eine Drehbewegung zu erzeugen, die über eine Kugelumlaufspindel, einen Riemen oder einen Getriebemechanismus umgewandelt werden muss. Es wird häufig in Anwendungen eingesetzt, bei denen präzise Positionierung, schnelle Beschleunigung, gleichmäßige Bewegung und wiederholbarer Betrieb unerlässlich sind.
In einer typischen Direktantriebsanordnung interagiert eine elektromagnetische bewegliche Komponente mit einer Permanentmagnetschiene, um Schub zu erzeugen. Durch die Integration eines geeigneten Servoantriebs, eines Positionsrückmeldegeräts und einer Linearführung wird der Motor Teil einer Achse mit gesteuerter Bewegung.
Im Gegensatz zu herkömmlichen schraubengetriebenen Systemen wird bei einem Direktantriebsdesign das mechanische Getriebespiel aus dem Antriebsweg entfernt. Dies macht es besonders attraktiv für Anwendungen, die häufige Richtungswechsel, schnelle Positionierung und konstante Bewegungsgenauigkeit erfordern.
MEERESBEWEGUNG bietet mehrere Linearmotorkonfigurationen an, darunter die flache magnetische Eisenkernserie SMJ, die mittlere magnetische Eisenkernserie SMUC, die bilaterale magnetische Eisenkernserie SMU-H und die bilaterale magnetische eisenlose Serie SMU. Für anwendungsspezifische Anforderungen sind auch halbgeschlossene SMJE- und vollständig geschlossene SMJD-Konfigurationen erhältlich.
Weitere Produktinformationen finden Sie auf der Produktseite des SEA MOTION Linearantriebsmotors.
Das Funktionsprinzip eines Linearantriebsmotors basiert auf elektromagnetischer Kraft. Ein kompatibler Servoantrieb versorgt die Motorwicklungen mit kontrolliertem Strom. Das resultierende Magnetfeld interagiert mit den Permanentmagneten entlang der Motorschiene und erzeugt so einen linearen Schub.
Der Controller passt Strom- und Bewegungsbefehle entsprechend der erforderlichen Position, Geschwindigkeit und Beschleunigung an. Durch den Einbau einer Rückkopplungseinrichtung kann das Steuerungssystem die tatsächliche Bewegung kontinuierlich mit der Sollposition vergleichen und Abweichungen korrigieren.
Ein typisches Linearbewegungssystem umfasst die folgenden Komponenten:
Da der Motor direkt linearen Schub erzeugt, vermeidet er Steigungsfehler, Spiel und Übertragungsnachgiebigkeit, die bei schrauben- oder riemengetriebenen Mechanismen auftreten können. Die Gesamtgenauigkeit hängt jedoch immer noch vom Encoder, der Servoabstimmung, der Führungsqualität, der thermischen Stabilität, der Montagegenauigkeit und der Maschinenstruktur ab.
Der Direktantrieb eliminiert das Spiel des mechanischen Getriebes und erleichtert so eine konsistente Positionierung und Wiederholgenauigkeit. Dies ist wertvoll für Präzisionsschneiden, Platzierung elektronischer Komponenten, optische Inspektion und automatisierte Montage.
Linearmotoren können schnell auf Änderungen der Bewegungsbefehle reagieren. Bei geeigneten Konfigurationen ermöglicht dies kürzere Transferzeiten, schnellere Hin- und Herbewegungen und einen verbesserten Durchsatz in Hochtakt-Produktionsanlagen.
Das Entfernen der Schnecke, des Riemens oder des Zahnradgetriebes aus dem Antriebspfad verringert den mit diesen Komponenten verbundenen Verschleiß. Der Wartungsaufwand kann daher sinken, obwohl Führungen, Lager, Kühlgeräte und andere Systemkomponenten weiterhin einer angemessenen Wartung bedürfen.
Mit geeigneter Rückmeldung und Steuerungsabstimmung kann ein Linearantriebsmotor eine stabile Bewegung über wiederholte Betriebszyklen hinweg gewährleisten. Dies hilft Herstellern, während der Präzisionsprüfung, des Klebens, der Dosierung und der Bearbeitung konsistente Verarbeitungsbedingungen aufrechtzuerhalten.
Linearmotoren können Kurzhubpositionierungen, Langhubbewegungen und synchronisierte Mehrachsenanordnungen unterstützen. Ihre Eignung hängt von der erforderlichen Schubkraft, der Spurlänge, dem Bauraum, dem thermischen Design und der Steuerungsarchitektur ab.
Unterschiedliche Linearmotorstrukturen adressieren unterschiedliche technische Prioritäten. Die Wahl zwischen Eisenkern- und eisenlosen Designs sollte auf den Schubanforderungen der Anwendung, der Kraftwelligkeitstoleranz, der magnetischen Anziehung, dem thermischen Verhalten und dem verfügbaren Installationsraum basieren.
| Motordesign | Hauptmerkmale | Mögliche Anwendungen | Überlegungen zur Auswahl |
|---|---|---|---|
| Flacher magnetischer Eisenkern | Kompakte magnetische Struktur und hohes Schubpotential | CNC-Ausrüstung und industrielle Automatisierung | Bewerten Sie Kraftwelligkeit und magnetische Anziehung |
| Zwischenliegender magnetischer Eisenkern | Alternative magnetische und mechanische Anordnung | Spezialisierte Präzisionsbewegungsachsen | Überprüfen Sie die Montagegeometrie und den erforderlichen Schub |
| Bilateraler magnetischer Eisenkern | Doppelseitige Magnetanordnung | Hochdynamische Industriepositionierung | Bewerten Sie strukturelle Integration und magnetische Kräfte |
| Bilateraler magnetischer Eisenloser | Kein Eisenkern in der beweglichen Spulenbaugruppe | Präzisionsprüfung, elektronische Montage und Anwendungen mit geringer Kraftwelligkeit | Bestätigen Sie Dauerschub und thermische Grenzen |

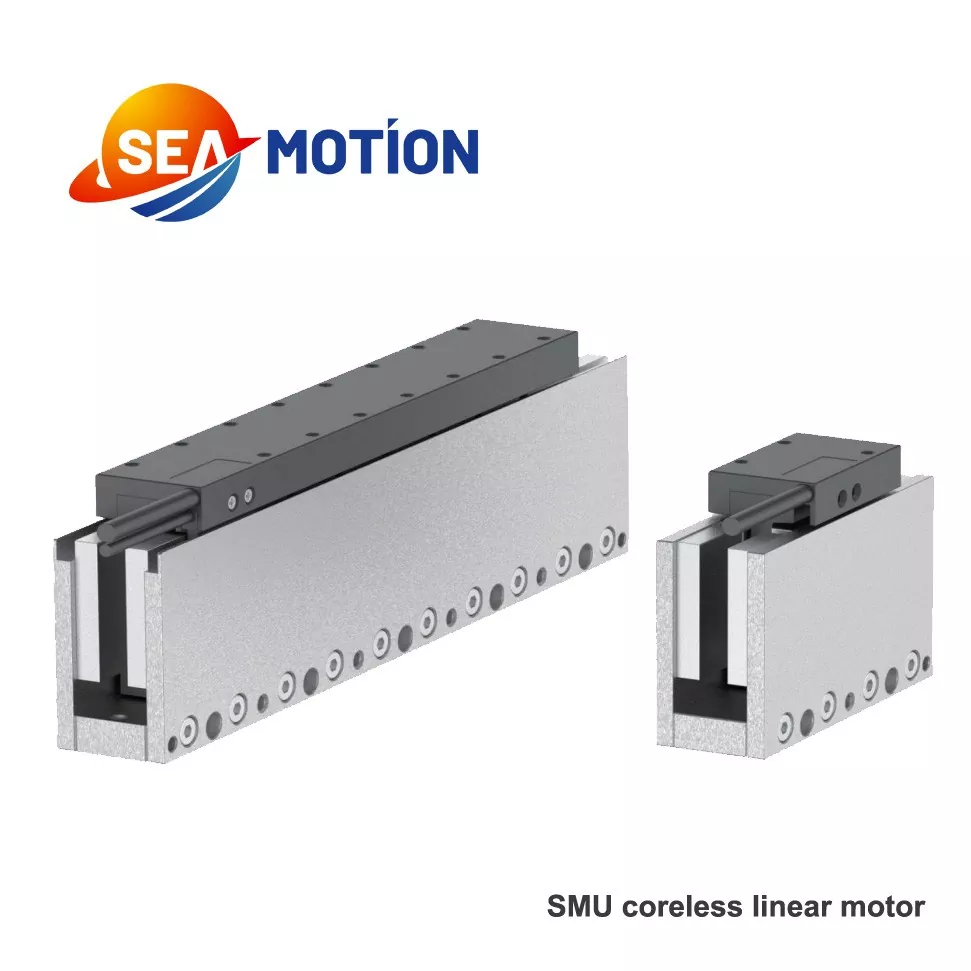

Die SMU-Serie von SEA MOTION bietet eine eisenlose Option für Anwendungen, bei denen gleichmäßige Bewegung und geringe magnetische Anziehung wichtige Designaspekte sind. Die SMJ-, SMUC- und SMU-H-Familien bieten Alternativen mit Eisenkern für andere Kombinationen von Schubkraft, Größe und Integrationsanforderungen.
Die Designmerkmale variieren je nach Modell. Ingenieure sollten die relevanten Kraft-Geschwindigkeitskurven, Maßzeichnungen und Betriebsgrenzen überprüfen, bevor sie eine endgültige Motorauswahl treffen.
Die Wahl eines Linearantriebsmotors erfordert mehr als nur den Vergleich von Maximalgeschwindigkeit oder Spitzenschub. Der Motor muss sowohl den kurzfristigen Beschleunigungsanforderungen als auch den kontinuierlichen Anforderungen des Produktionszyklus genügen.
Die folgende Tabelle fasst repräsentative Spezifikationen zusammen, die für die eisenlose Linearantriebsmotorserie SEA MOTION SMU21 veröffentlicht wurden.
| Parameter | SMU21-78 | SMU21-138 | SMU21-198 | SMU21-258 |
|---|---|---|---|---|
| Spitzenschub | 105 N | 210 N | 315 N | 420 N |
| Kontinuierlicher Schub | 30 N | 60 N | 90 N | 120 N |
| Spulenlänge | 78 mm | 138 mm | 198 mm | 258 mm |
| Maximale Dauerleistung | 49 W | 100 W | 145 W | 195 W |
| Magnetische Tonhöhe | 30 mm | 30 mm | 30 mm | 30 mm |
Wichtig:Die Tabelle fasst die Werte auf Modellebene aus der veröffentlichten Serienspezifikation zusammen. Maximale Geschwindigkeit, Strom, Wicklungskonfiguration und andere elektrische Eigenschaften variieren je nach Modell und Wicklungsoption. Konsultieren Sie das vollständige Datenblatt des Herstellers, bevor Sie technische Entscheidungen treffen.
Priorisieren Sie bei der Überprüfung eines Spezifikationsblatts die folgenden Parameter:
Für den zuverlässigsten Vergleich bewerten Sie die erwartete Last, das Beschleunigungsprofil, den Arbeitszyklus und die thermischen Bedingungen gemeinsam, anstatt einen Motor auf der Grundlage einer einzigen Hauptspezifikation auszuwählen.
Durch die Kombination aus Direktantrieb, dynamischer Reaktion und steuerbarer Positionierung eignen sich Linearantriebsmotoren für ein breites Spektrum industrieller Anwendungen.
Waferhandhabung, Präzisionsausrichtung, Inspektionsphasen und Anzeigetafelbearbeitung können wiederholbare Bewegungen mit minimalem Positionierungsfehler erfordern. Linearmotoren helfen Gerätekonstrukteuren beim Aufbau reaktionsfähiger Bewegungsachsen für diese anspruchsvollen Prozesse.
Hochgeschwindigkeits-Bearbeitungszentren, Laserschneidsysteme und Präzisionsgravurgeräte können von der schnellen Beschleunigung und der Beseitigung des Spiels des Schraubenantriebs profitieren. Maschinensteifigkeit, Schnittkräfte und thermische Kontrolle bleiben wichtig für die endgültige Bearbeitungsgenauigkeit.
Die Handhabung der Batterieelektroden, das Stapeln, die Ausrichtung der Komponenten und die Inspektion von Photovoltaikzellen erfordern häufig sich wiederholende Hochgeschwindigkeitsbewegungen. Ein richtig dimensionierter Motor kann dabei helfen, diese Vorgänge zu koordinieren und gleichzeitig eine konsistente Positionierung aufrechtzuerhalten.
Die Elektronikfertigung nutzt Präzisionsbewegungen für die Platzierung, Abgabe, Verklebung, Sortierung und visuelle Inspektion von Bauteilen. Achsen mit Direktantrieb können kurze Zykluszeiten und kontrollierte Bewegungen bei wiederholten Vorgängen unterstützen.
Bildgebende Plattformen, Laborinstrumente und wissenschaftliche Messgeräte erfordern möglicherweise eine reibungslose, kontrollierte Bewegung. Der geeignete Motor und das Feedbacksystem müssen entsprechend den Anforderungen an Geräuschentwicklung, Genauigkeit, Sauberkeit, Sicherheit und Einschaltdauer ausgewählt werden.
MEERESBEWEGUNG entwickelt außerdem Geräte auf Basis der Linearmotortechnologie, darunter hochpräzises Laserschneiden sowie visuelle Erkennungs- und Inspektionssysteme. Entdecken Sie seine Linearmotorlösungen, um die breitere Produktpalette kennenzulernen.
Ein strukturierter Auswahlprozess trägt dazu bei, technische Änderungen zu reduzieren und unterdimensionierte oder unnötig teure Bewegungskomponenten zu vermeiden. Bevor Sie ein Angebot anfordern, definieren Sie die Betriebsbedingungen so klar wie möglich.
Es ist auch sinnvoll, den Lieferanten nach Maßzeichnungen, Kraft-Geschwindigkeitskurven, elektrischen Spezifikationen, empfohlener Antriebskompatibilität und technischer Unterstützung während der Inbetriebnahme zu fragen.
Zu den weiteren Überlegungen für Einkaufsteams gehören Produktionskonsistenz, Prüfverfahren, Lieferkapazität, Ersatzteilverfügbarkeit und Kundendienst. SEA MOTION berichtet, dass seine modernisierte Reinraumwerkstatt Anfang 2026 in Betrieb genommen wurde, was die Produktionskapazität erhöht und eine verbesserte Produktkonsistenz und Liefereffizienz unterstützt.
Ein herkömmlicher rotierender Servomotor erzeugt eine Rotationsbewegung, die möglicherweise eine Kugelumlaufspindel, einen Riemen oder ein Getriebe erfordert, um eine lineare Verschiebung zu erzeugen. Ein linearer Antriebsmotor erzeugt direkt einen geradlinigen Schub, sodass keine mechanischen Übertragungskomponenten im Antriebspfad erforderlich sind.
Ja. Linearmotoren können eine schnelle Beschleunigung und Hochgeschwindigkeitspositionierung ermöglichen, wenn Motor, Servoantrieb, Feedbacksystem und mechanische Struktur richtig aufeinander abgestimmt sind. Die erreichbare Leistung hängt vom jeweiligen Modell und den Einsatzbedingungen ab.
Eisenkernmotoren verwenden einen Eisenkern in der elektromagnetischen Baugruppe und können in einem kompakten Design einen hohen Schub liefern. Bei eisenlosen Motoren entfällt der Eisenkern in der beweglichen Spulenbaugruppe, was Rastmomente und magnetische Anziehung reduzieren kann. Die beste Wahl hängt vom Schub, der Laufruhe und den Integrationsanforderungen der Anwendung ab.
Der Direktantriebsmechanismus eliminiert den Verschleiß, der bei herkömmlichen Schrauben- oder Riemengetrieben auftritt. Das gesamte Bewegungssystem erfordert jedoch möglicherweise noch eine Schmierung der Führung, eine Kabelinspektion, eine Reinigung, eine Wartung des Kühlsystems und regelmäßige Leistungsprüfungen.
Berechnen Sie die während des gesamten Betriebszyklus erforderliche Kraft, einschließlich Beschleunigung, Reibung, externe Lasten und Prozesskräfte. Bewerten Sie dann den Arbeitszyklus und die thermischen Bedingungen. Der ausgewählte Motor muss sowohl Daueranforderungen als auch Spitzenkraftanforderungen genügen.
MEERESBEWEGUNG bietet die Linearmotorserien SMJ, SMUC, SMU-H und SMU sowie halbgeschlossene SMJE- und vollständig geschlossene SMJD-Konfigurationen an. Verfügbarkeit und Eignung sollten je nach erforderlichem Hub, Kraft, Einbaubedingungen und Anwendung beim Hersteller bestätigt werden.
Stellen Sie den erforderlichen Schub, die bewegte Masse, die Hublänge, die maximale Geschwindigkeit, die Beschleunigung, den Arbeitszyklus, die Installationsabmessungen, die Stromversorgung, die Feedback-Anforderungen und die vorgesehene Anwendung bereit. Auch die Weitergabe relevanter Zeichnungen oder vorhandener Gerätespezifikationen kann dem Lieferanten dabei helfen, eine geeignete Konfiguration zu empfehlen.
Ein Linearantriebsmotor ist eine wertvolle Option für Hersteller, die eine präzise Positionierung, schnelle dynamische Reaktion und eine geringere Abhängigkeit von mechanischen Übertragungskomponenten suchen. Seine Vorteile können besonders bei Halbleiterausrüstung, CNC-Bearbeitung, Batterieproduktion, elektronischer Montage und automatisierter Inspektion von Bedeutung sein. Eine erfolgreiche Implementierung erfordert jedoch eine sorgfältige Bewertung von Schub, Geschwindigkeit, thermischen Grenzen, Rückmeldung und mechanischer Integration.
MEERESBEWEGUNG bietet mehrere Linearmotorkonfigurationen und technischen Support für industrielle Bewegungssteuerungsanwendungen. Wenn Sie ein neues Maschinendesign evaluieren oder eine vorhandene Bewegungsachse aufrüsten möchten, besuchen Sie die Produktseite für Linearantriebsmotoren, um die verfügbaren Optionen zu überprüfen. Kontaktieren Sie SEA MOTION, um Ihre Betriebsanforderungen zu besprechen, geeignete Modelle zu vergleichen und Produktspezifikationen und ein Angebot zu erhalten. Für eine maßgeschneiderte Empfehlung und Unterstützung bei Ihrem nächsten Automatisierungsprojekt,Kontaktieren Sie unsHeute.
