Hochpräzise DC-Servoantriebe

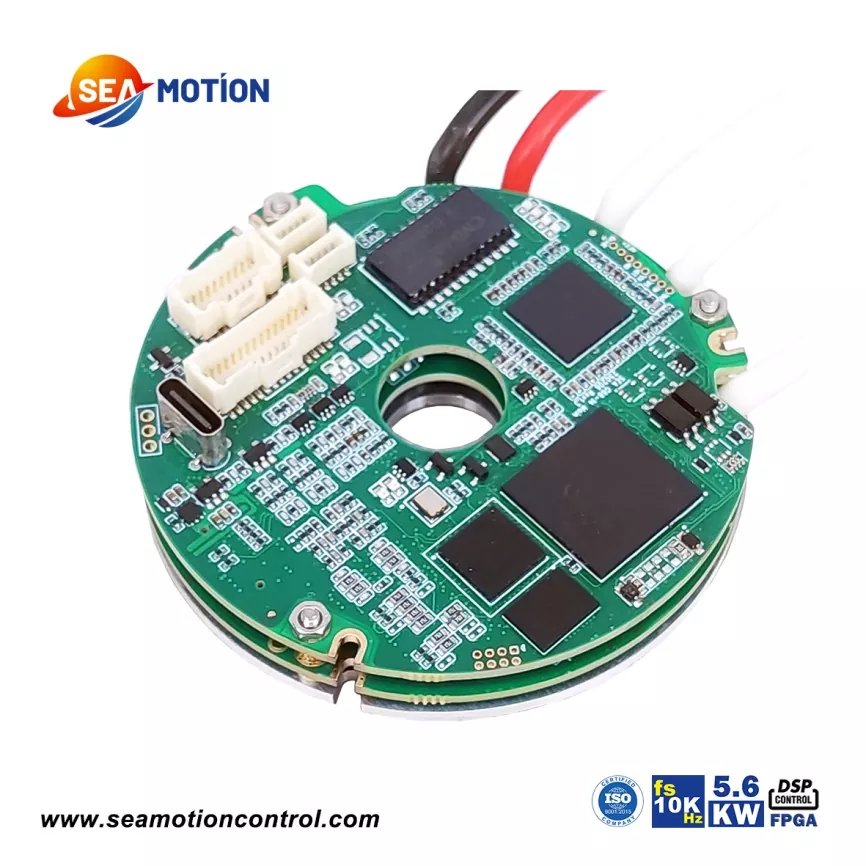

Die kreisförmigen hochpräzisen DC-Servoantriebe SEA C68 gehören zur kreisförmigen Serie SEA MOTION. Wie alle Produkte der SEA MOTION-Serie nutzt es eine DSP+FPGA-Architektur. Diese Architektur bietet außergewöhnliche Datenverarbeitungsfähigkeiten. Der SEA C68 unterstützt EtherCAT- oder CANopen-Bus-Kommunikationsprotokolle und verschiedene gängige Encoder-Feedbacks. Was die digitalen Ein- und Ausgänge betrifft, verfügt der SEA C68 über 6 digitale Eingangsanschlüsse und 2 digitale Ausgangsanschlüsse.

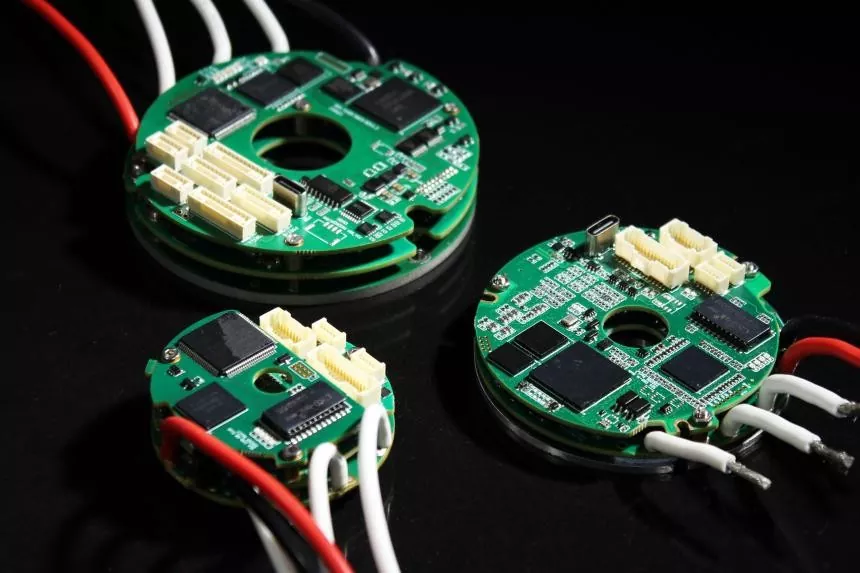

Der SEA C68 hat einen Außendurchmesser von 68 mm und eine hohle Struktur. Das Produkt ist in drei Schichten unterteilt. Die unterste Schicht enthält das Leistungsmodul, in dem die Leistungskomponenten untergebracht sind. die mittlere Schicht enthält das Antriebsmodul; und die oberste Schicht enthält die Steuer- und Kommunikationsmodule sowie verschiedene Schnittstellen.

Produktparameter (Spezifikation)

Der SEA C68 hat einen Bus-Nennstrom von 1–80 A, einen effektiven Dauerstrom von 0,7–56,5 A und eine maximale Dauerausgangsleistung von 5600 W. Die Stückliste für den SEA C68 ist identisch mit der des SEA 1-80A. Was die Encoder-Feedback-Typen betrifft, unterstützt der SEA C68 Feedback von Absolutwertgebern, Inkrementalgebern, Hall-Effekt-Sensoren, Analogsignalen und Resolvern. Wie der SEA 1-80A unterstützt auch der SEA C68 Inkremental + absolutes Dual-Feedback oder Resolver + absolutes Dual-Feedback.

Produktmerkmal und Anwendung

Wie alle hochpräzisen DC-Servoantriebe der SEA MOTION-Serie kann der SEA C68 in nahezu allen High-End-Fertigungsbereichen eingesetzt werden. Es verfügt über ein hohles Ringkerndesign, einen maximalen Busstrom von 80 A und eine maximale Dauerausgangsleistung von 5600 W. Der SEA C68 unterstützt verschiedene Encoder-Feedbacks, verfügt über IO- und STO-Schnittstellen und unterstützt Umgebungstemperaturen bis zu -45 °C.

Es zeichnet sich durch ein hohles Ringkerndesign, geringe Größe, hohe Leistung und Unterstützung für die meisten Encoder-Feedbacks, einschließlich Dual-Feedback, aus.

Das Produkt zeichnet sich durch eine hohe Bandbreite und Linearität aus, die zentrale Parameter zur Bewertung der Leistung eines Antriebsprodukts sind.

Die Hauptanwendungen des SEA C68 sind wie folgt:

1. Hochleistungsfähige integrierte Servomotoren;

2. Hochleistungsgelenkmodule

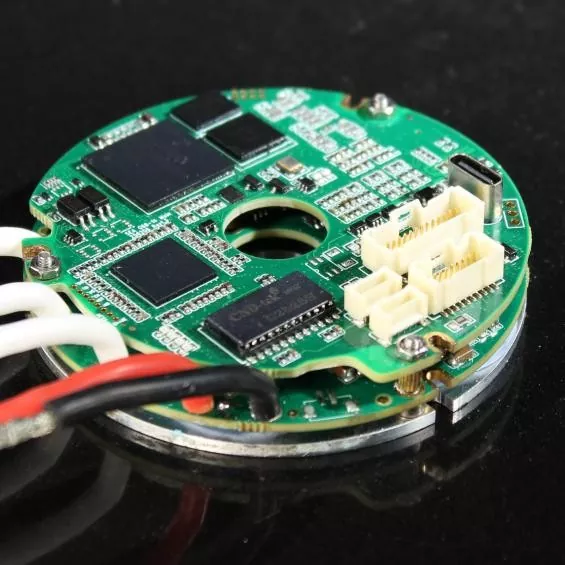

Produktionsdetails

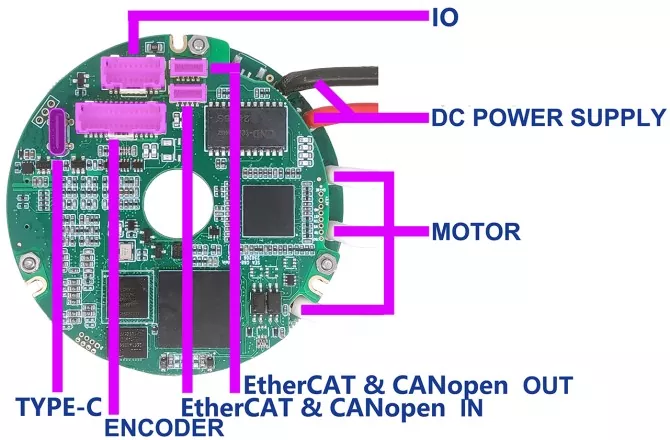

Schnittstellendefinition von SEA C68

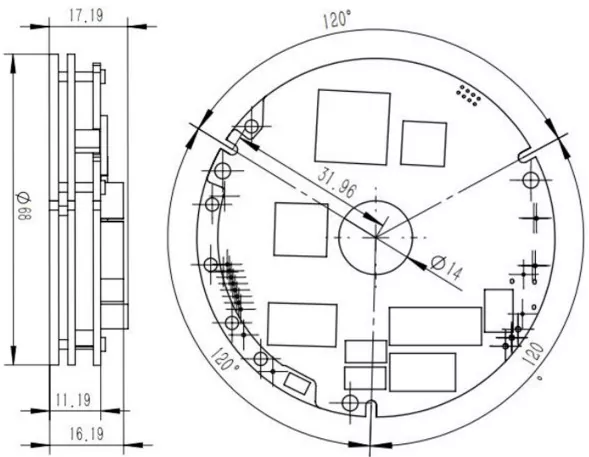

Produktgröße / mm
