SEA MOTION-Linearmotoren sind hauptsächlich in vier Serien unterteilt:

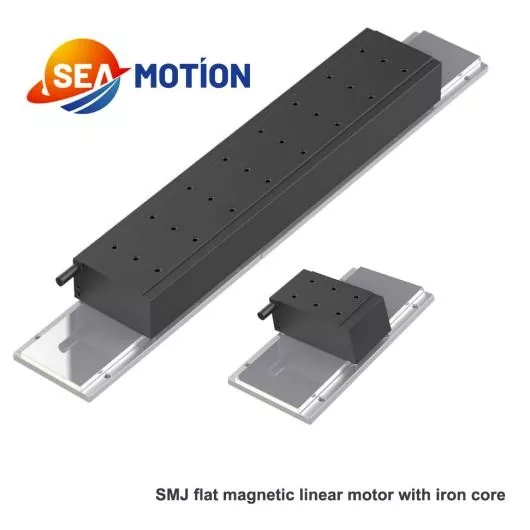

1. Flacher magnetischer Linearmotor der Serie SMJ mit Eisenkern

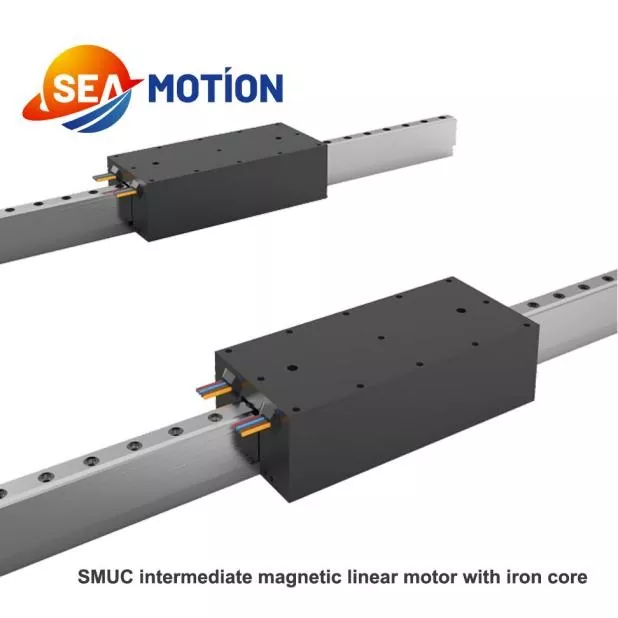

2. Zwischenmagnetischer Linearmotor der SMUC-Serie mit Eisenkern

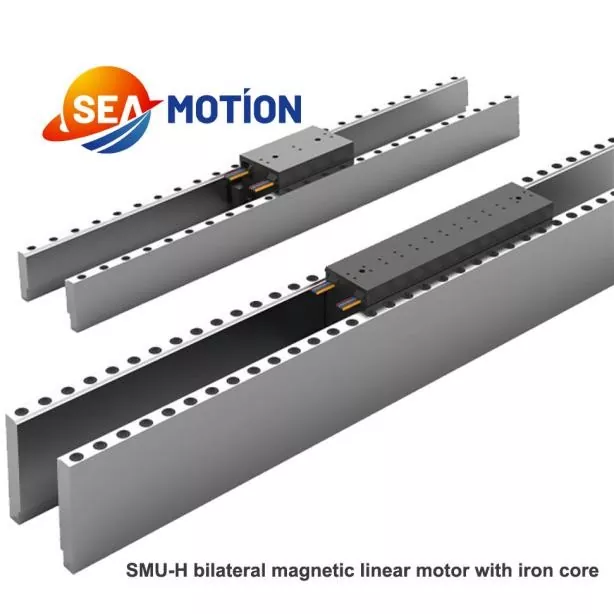

3. Bilateraler magnetischer Linearmotor der SMU-H-Serie mit Eisenkern

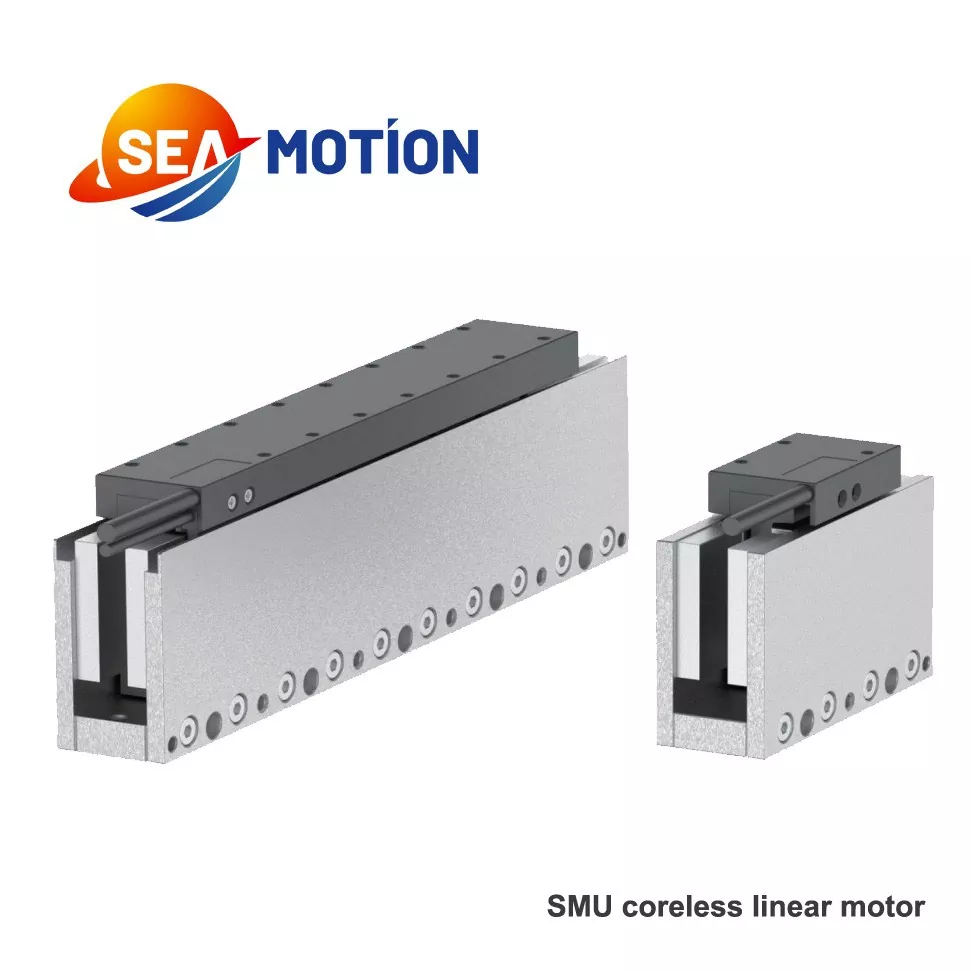

4. Bilateraler magnetischer Linearmotor der SMU-Serie ohne Eisenkern

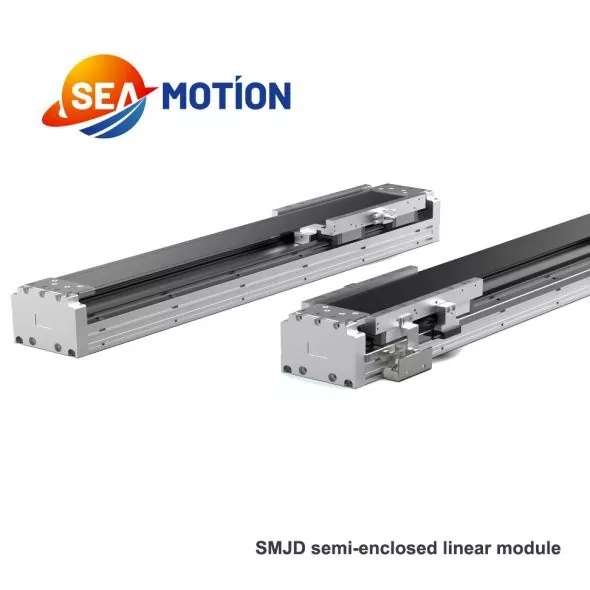

Ebenfalls erhältlich ist die halbgeschlossene SMJE-Serie.

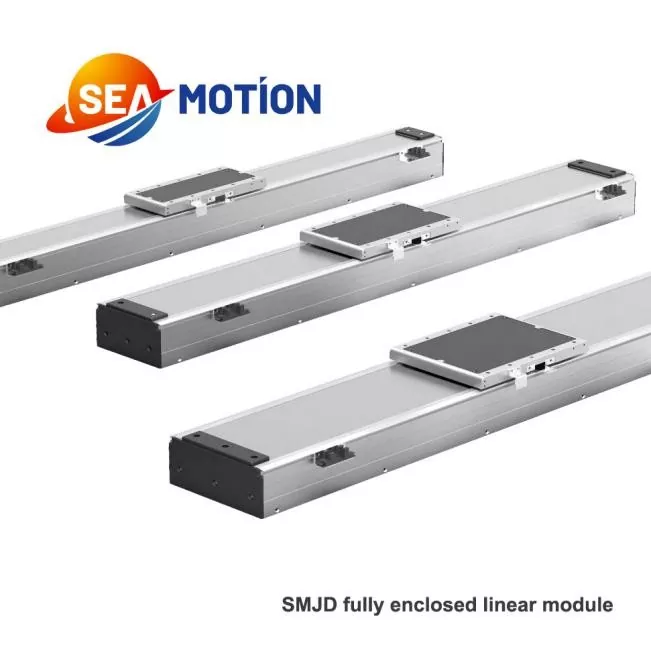

Vollständig geschlossener SMJD

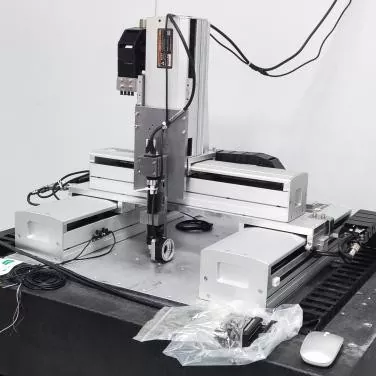

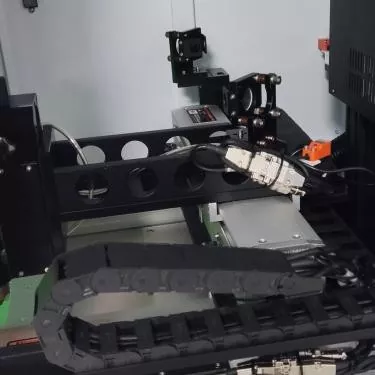

Basierend auf Linearmotoren haben wir auch verschiedene Geräte entwickelt und produziert, beispielsweise hochpräzise Laserschneidgeräte sowie visuelle Erkennungs- und Inspektionsgeräte.
|
Kategorie |
Parameter |
Symbol |
Einheit |
SMU21-78 |
SMU21-138 |
SMU21-198 |
SMU21-258 |
||||
|
|
Wicklungstyp |
— |
— |
N |
S |
N |
S |
N |
S |
N |
S |
|
|
Motortyp |
— |
— |
Dreiphasiger synchroner kernloser 230-VAC-Effektivwert (325 VDC) |
|||||||
|
Leistungsparameter |
Spitzenschub |
Fp |
N |
105 |
210 |
315 |
420 |
||||
|
|
Kontinuierlicher Schub |
Fc |
N |
30 |
60 |
90 |
120 |
||||
|
|
Höchstgeschwindigkeit bei 311 V |
Vmax |
MS |
18 |
30 |
9 |
18 |
10 |
13 |
7.5 |
18 |
|
|
Motorkraftkonstante |
K |
N/Waffen |
20 |
11 |
37.5 |
20 |
33 |
26.5 |
44 |
20 |
|
|
Motorkonstante |
S |
N²/W |
21 |
42 |
63 |
84 |
||||
|
Elektrische Parameter |
Spitzenstrom |
Ip |
Waffen |
5.6 |
9.5 |
5.6 |
10.5 |
9.5 |
11.9 |
9.5 |
21 |
|
|
Dauerstrom |
Ic |
Waffen |
1.6 |
2.7 |
1.6 |
3 |
2.7 |
3.4 |
2.7 |
6 |
|
|
Gegenelektromotorische Kraftkonstante |
Bemf |
V/(m/s) |
16 |
9.5 |
32 |
16 |
28.5 |
22.5 |
38 |
16 |
|
|
Einphasenwiderstand |
Rph |
Ω |
5.5 |
2 |
11 |
2.8 |
6 |
3.6 |
8 |
1.6 |
|
|
Einphasiger Induktor |
Lph |
mH |
1.9 |
0.7 |
3.85 |
1 |
2.1 |
1.26 |
2.8 |
0.55 |
|
|
Elektrische Zeitkonstante |
Te |
MS |
0.35 |
0.35 |
0.35 |
0.35 |
||||
|
Thermische Parameter |
Maximale Dauerleistung |
Stk |
W |
49 |
100 |
145 |
195 |
||||
|
|
Wärmewiderstand |
Rth |
℃/W |
1.73 |
0.85 |
0.58 |
0.45 |
||||
|
Mechanische Parameter |
Magnetisches Schienengewicht |
Wm |
kg/m |
4.8 |
4.8 |
4.8 |
4.8 |
||||
|
|
Spulengewicht |
WC |
kg |
0.08 |
0.16 |
0.24 |
0.32 |
||||
|
|
Spulenlänge |
L |
mm |
78 |
138 |
198 |
258 |
||||
|
|
Motorische Anziehungskraft |
Fa |
N |
0 |
0 |
0 |
0 |
||||
|
|
Magnetische Tonhöhe |
T |
mm |
30 |
30 |
30 |
30 |
||||
Sie geben lineare Bewegungen direkt aus, ohne Übertragungsspiel, ohne Verschleiß, mit ultrahoher Präzision und ultraschneller Beschleunigung und Verzögerung, was sie zu einer Kernkomponente der High-End-Präzisionsbewegungssteuerung macht.
Lithographie-Maschinentisch- und Maskenausrichtung: Nanoskalige Positionierung, zentraler Treiber von Chip-Herstellungsprozessen
Wafer-Transfer, Chip-Verpackung, Sortierung und Klebeband: Sauber und staubfrei, wiederholbare Positionierung im Mikrometerbereich, schnelle Zykluszeit
OLED/LCD-Schneiden, Laminieren und Prüfen: Schnelles, stabiles, vibrationsfreies Spleißen mit langem Hub
Leiterplattenbohren und Laser-Mikrolochbearbeitung: Hochpräzise, hochfrequente Hin- und Herbewegung
Hochgeschwindigkeits-5-Achsen-Bearbeitungszentren, ultrapräzise Schleifmaschinen/Drehmaschinen: Ersetzt Kugelumlaufspindeln, kein Spiel, Beschleunigung 2g+, Eilgang 70m/min, deutliche Verbesserung der Oberflächengüte und Bearbeitungseffizienz
Portalfräsen, Laserschneiden/-gravieren, Stanzen: Hohe Dynamik, großer Hub, geringer Wartungsaufwand
Hochpräzise Bearbeitung von Präzisionsformen, optischen Komponenten und Teilen für die Luft- und Raumfahrt
Lithiumbatterien: Elektrodenstapeln, Stanzen, Wickeln, Elektrolytinjektion, Verpackung und Prüfung des Aussehens; ±0,01 mm hochpräzises Stapeln, beschleunigt die Produktion und erhöht die Energiedichte.
Photovoltaik: Zellsortierung, EL-Prüfung und hochpräzise Ausrichtung mittels Strangschweißmaschinen.
Wasserstoff-Brennstoffzellen und Energiespeichermodule: Präzisionsmontage
CT/MRT-Scantische: Niedriger Geschwindigkeits- und stabiler Betrieb, geringe Geräuschentwicklung, extrem lange Lebensdauer, präzise hin- und hergehende Positionierung
Minimalinvasive chirurgische Roboter, mikrochirurgische Manipulationsplattformen: Kraftkontrolle im Millinewton-Bereich, Positionierung im Mikrometerbereich
DNA-Sequenzierung, biologische Probenanalyse, Präzisions-Dentalgeräte, In-vitro-Diagnoseinstrumente
Hochgeschwindigkeits-Bestückungsmaschinen, Ausgabemaschinen, Einlegemaschinen, FPC-Bonding für flexible Leiterplatten
Montage von Mobiltelefon-/Halbleitermodulen, visuelle Inspektion, Hochgeschwindigkeitssortierung
3D-Druck, Präzisions-Metallspritzguss-Pick-and-Place
Linearmotor-U-Bahnen, Stadtbahnen, U-Bahnen: Starke Steigfähigkeit, enger Wenderadius, geringe Geräuschentwicklung und wartungsfreier Betrieb
Magnetschwebebahnen, intelligente Magnetschwebebahnen, AGV-Hochgeschwindigkeitstransport
Automatische Bahnhofstüren, intelligente Gleisinspektionsausrüstung
Flexible Werkstatt-Magnetschwebebahn: Unabhängige Wagen, variable Geschwindigkeit und Spurwechsel, Hochgeschwindigkeitssortierung, staubfreier Reinraum
Automatisches Lager: Hochgeschwindigkeitsheben, Hochgeschwindigkeitssortiermaschinen, intelligente Expresssortierung
Vibrationsprüfstände für Raketen/Flugzeuge, elektromagnetische Katapultsimulation
Einsatz von Satellitenantennen, Präzisionssteuerung von Luft- und Raumfahrtventilen, Belastungstests für Flugzeuge
Optische Präzisionsplattformen der Universität, nanoskalige Messinstrumente, Bewegungsplattformen für extreme Umgebungen bei hohen und niedrigen Temperaturen
Präzisions-Koordinatenmessgeräte, Gitterinspektionsplattformen
Präzisionsverschiebetische für optische Linsenfokussierungs- und Lithografiemaschinen
Präzisionsdruck-, Siebdruck- und hochpräzise Klebegeräte

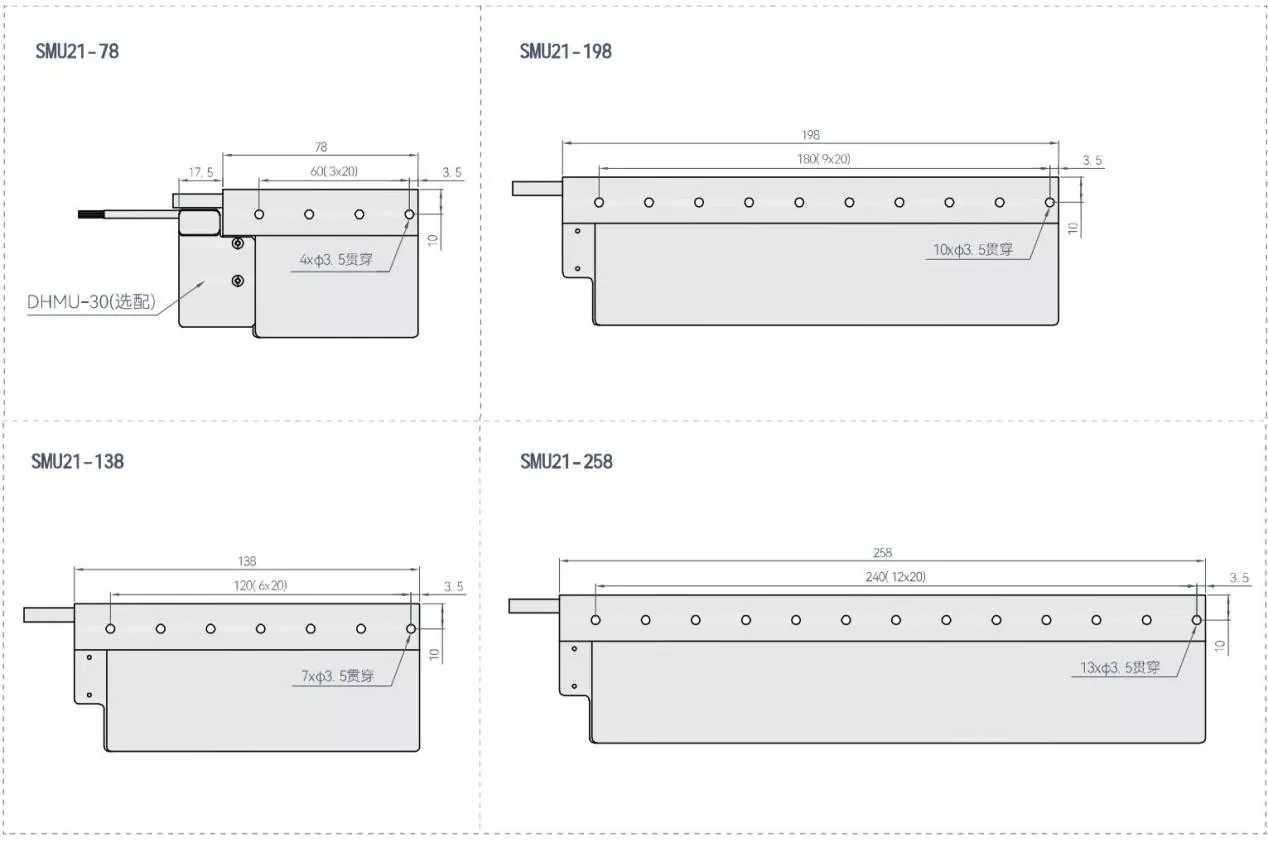

Größe / mm
Größe des Movers SMU21

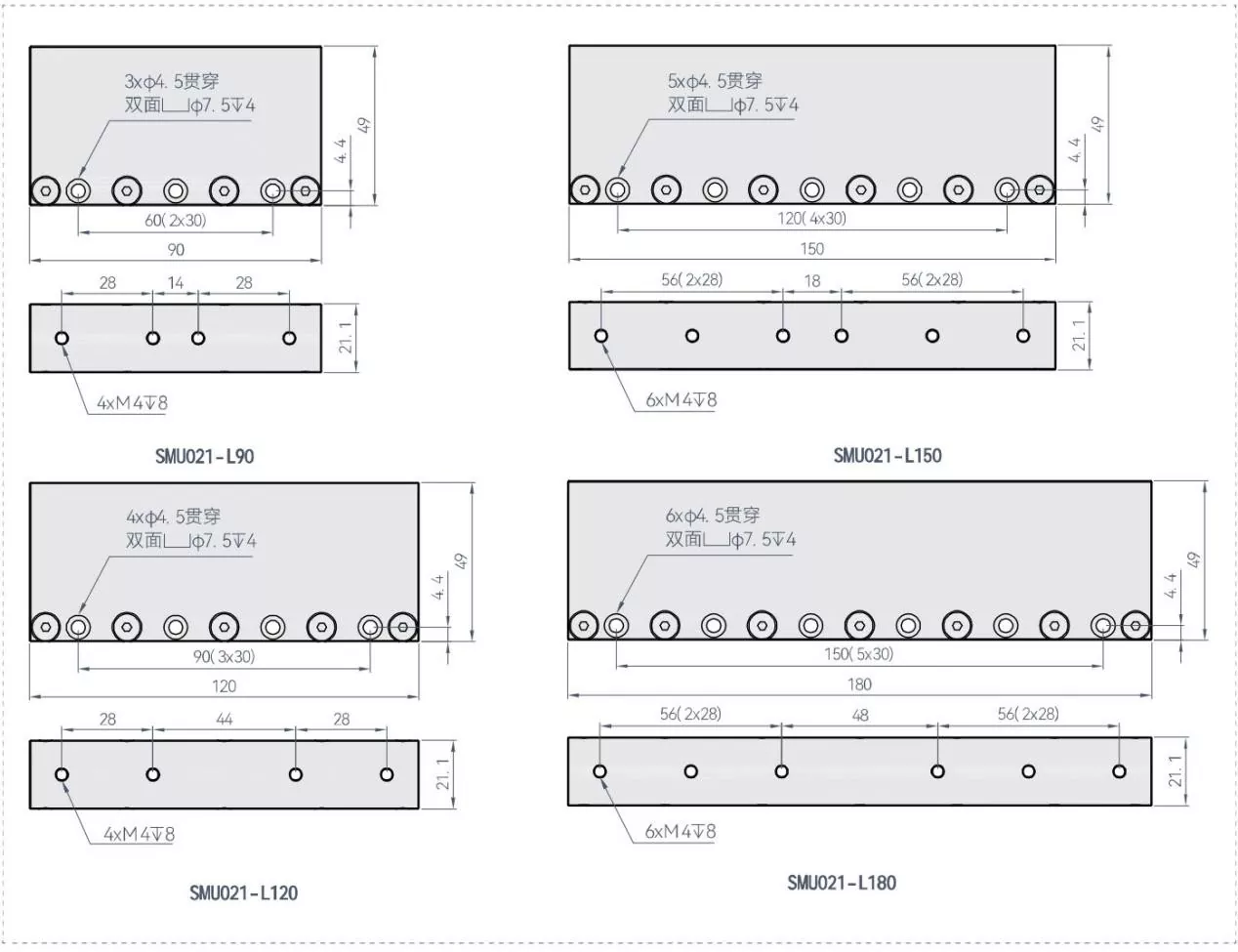

SMU21-Statorgröße

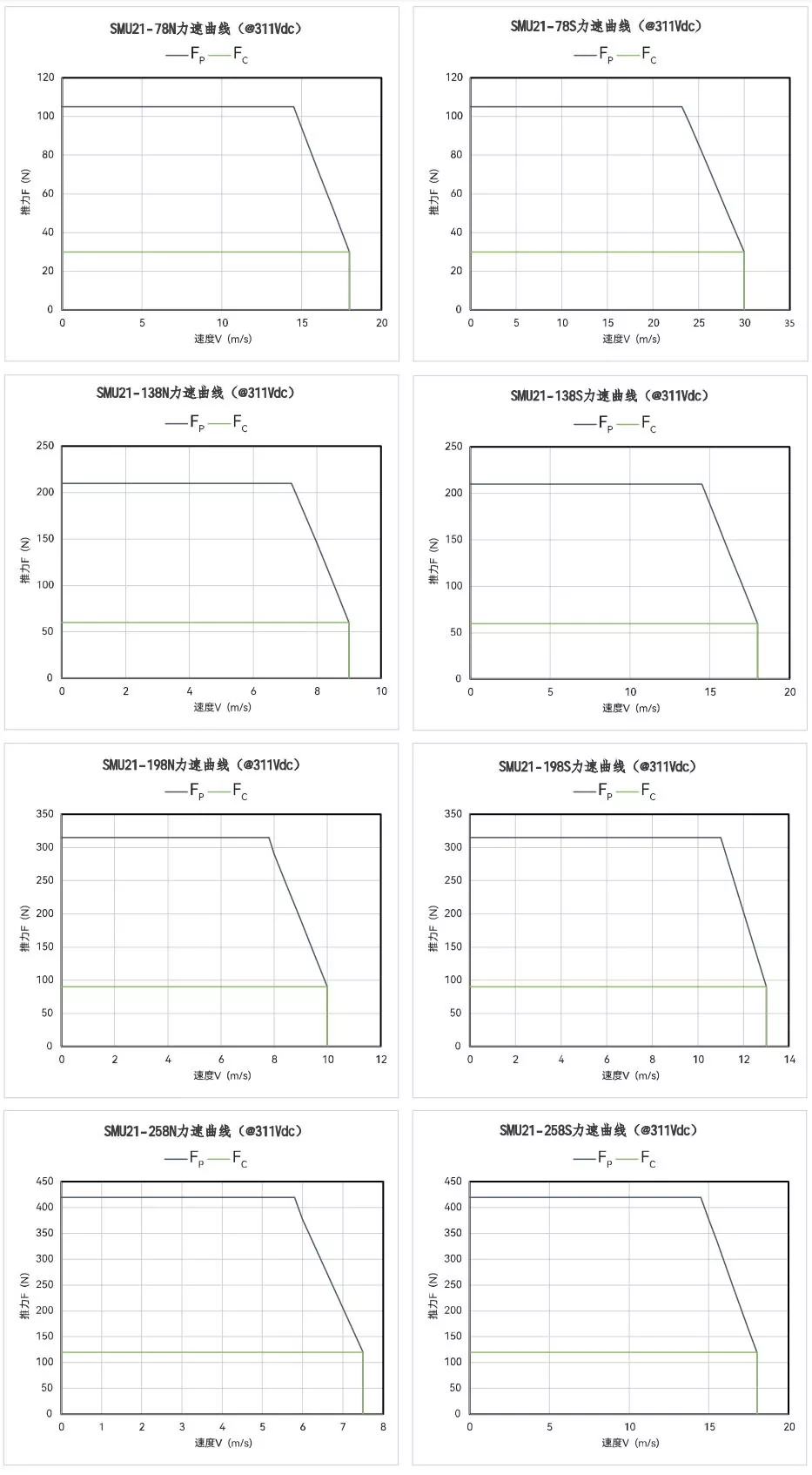

SMU21 F-V-Kurve
