Der Linearantriebsmotor SEA MOTION ist ein Kernprodukt in unserer Lieferkette für Bewegungssteuerung und dient als kostengünstige und leistungsstarke Alternative zu teuren importierten Linearmotoren. Im Gegensatz zu herkömmlichen Schraubenübertragungsstrukturen geben unsere Produkte direkt eine lineare Bewegung ohne Übertragungsspiel, ohne mechanischen Verschleiß, mit ultrahoher Positionierungsgenauigkeit und ultraschneller Beschleunigungs- und Verzögerungsleistung aus und erfüllen so perfekt die strengen Anforderungen von High-End-Präzisions-Bewegungssteuerungsszenarien. Wir setzen auf langfristige F&E-Investitionen und technische Innovationen und arbeiten mit professionellen akademischen Institutionen zusammen, um den Magnetkreis und das Strukturdesign der Produkte kontinuierlich zu optimieren.
Im Jahr 2025 trat unser Linearantriebsmotor erfolgreich in den vietnamesischen Markt ein und realisierte einen groß angelegten Ersatz bekannter ausländischer Marken.
Anfang 2026 wurde unsere brandneue Reinraumwerkstatt offiziell in Betrieb genommen, was die Gesamtproduktionskapazität verdoppelte und die Produktkonsistenz und Liefereffizienz erheblich verbesserte.
Unsere Produkte werden durch einen umfassenden Kundendienst und professionelle technische Supportsysteme unterstützt und unterliegen strengen Qualitätskontrollverfahren. Mit herausragender Gesamtleistung und zuverlässiger Lieferkapazität hat SEA MOTION als führender chinesischer Hersteller von Linearantriebsmotoren große Anerkennung bei globalen Industriekunden gewonnen.
SEA MOTION-Linearmotoren sind hauptsächlich in vier Serien unterteilt:

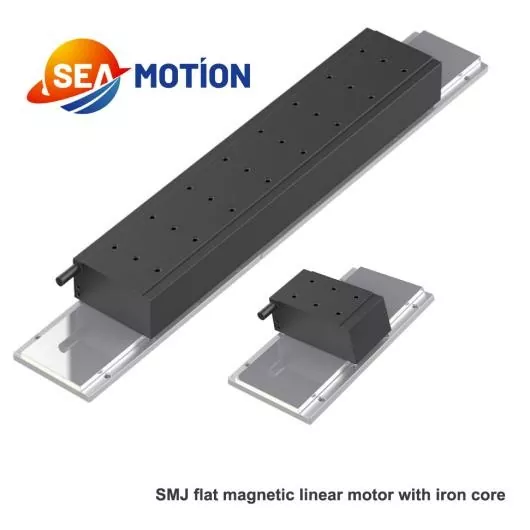

1. Flacher magnetischer Linearantriebsmotor der SMJ-Serie mit Eisenkern

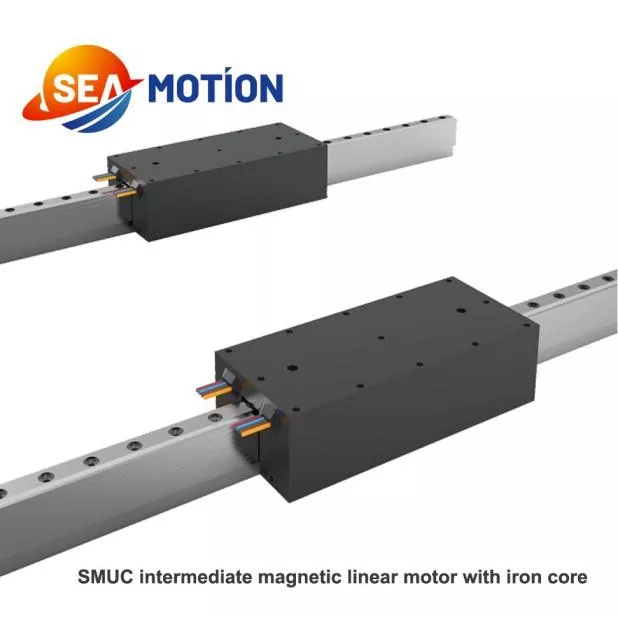

2. Zwischenmagnetischer Linearantriebsmotor der SMUC-Serie mit Eisenkern

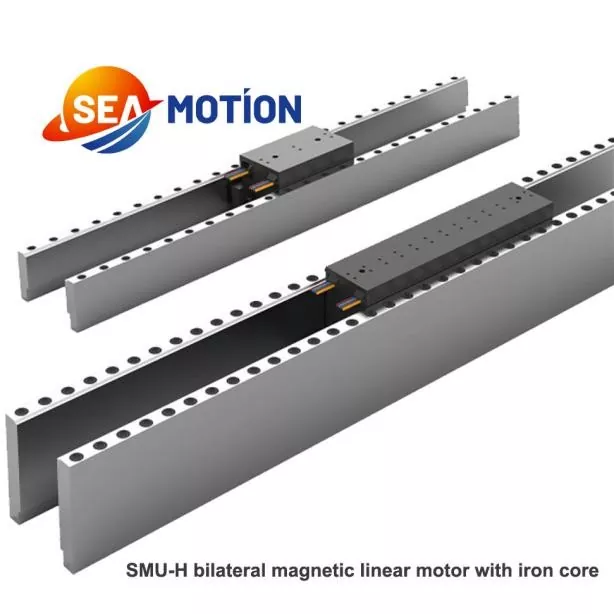

3. Bilateraler magnetischer Linearantriebsmotor der SMU-H-Serie mit Eisenkern

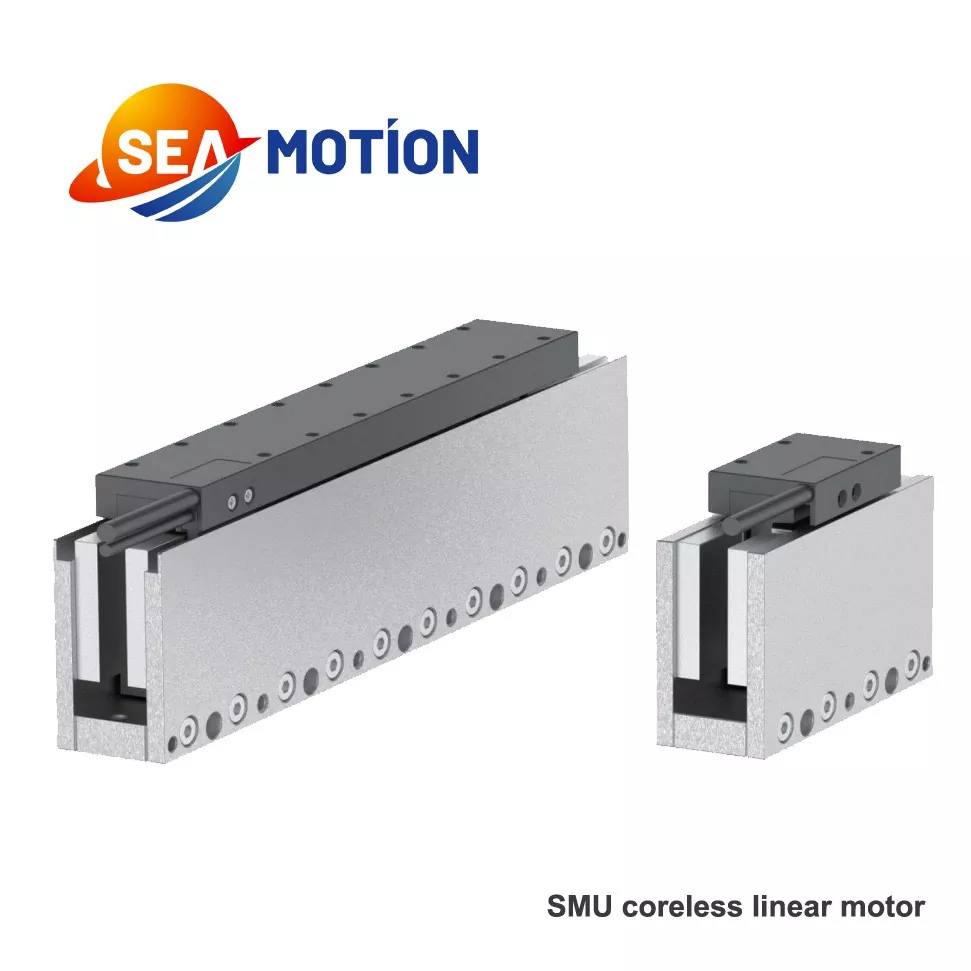

4. Bilateraler magnetischer Linearantriebsmotor der SMU-Serie ohne Eisenkern

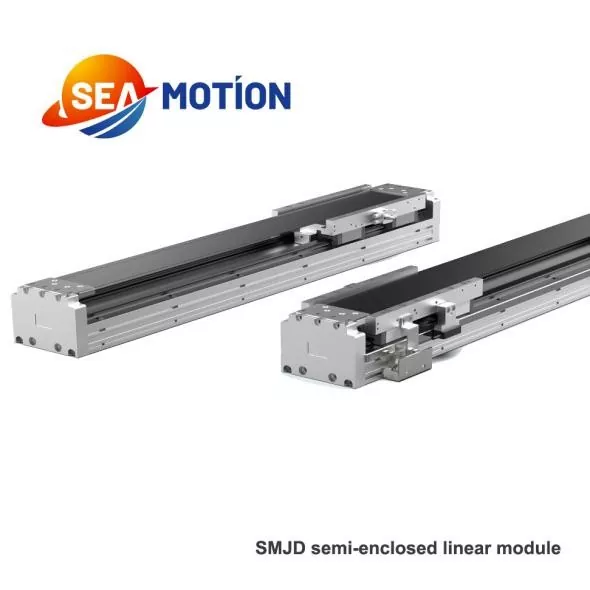

Ebenfalls erhältlich ist die halbgeschlossene SMJE-Serie.

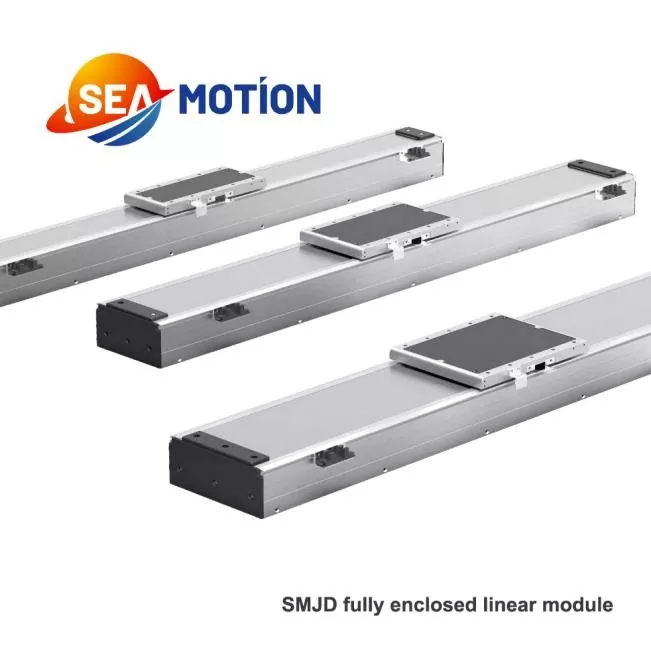

Vollständig geschlossener SMJD

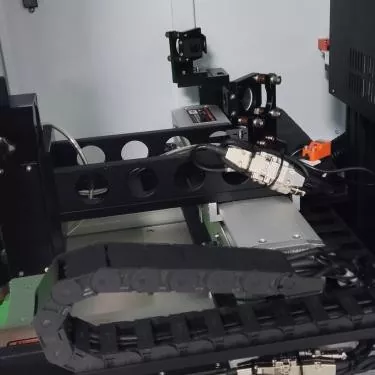

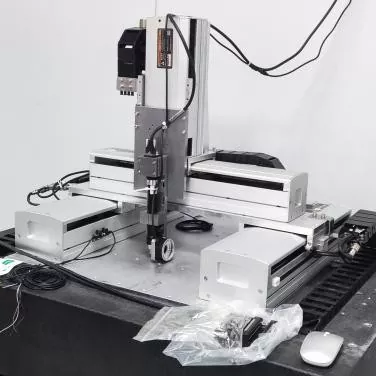

Basierend auf Linearantriebsmotoren haben wir auch verschiedene Geräte entwickelt und produziert, beispielsweise hochpräzise Laserschneidgeräte sowie visuelle Erkennungs- und Inspektionsgeräte.
Linearantriebsmotor der Serie SMU21 ohne Eisenkernparameter
|
Kategorie |
Parameter |
Symbol |
Einheit |
SMU21-78 |
SMU21-138 |
SMU21-198 |
SMU21-258 |
||||
|
|
Wicklungstyp |
— |
— |
N |
S |
N |
S |
N |
S |
N |
S |
|
|
Motortyp |
— |
— |
Dreiphasiger synchroner kernloser 230-VAC-Effektivwert (325 VDC) |
|||||||
|
Leistungsparameter |
Spitzenschub |
Fp |
N |
105 |
210 |
315 |
420 |
||||
|
|
Kontinuierlicher Schub |
Fc |
N |
30 |
60 |
90 |
120 |
||||
|
|
Höchstgeschwindigkeit bei 311 V |
Vmax |
MS |
18 |
30 |
9 |
18 |
10 |
13 |
7.5 |
18 |
|
|
Motorkraftkonstante |
K |
N/Waffen |
20 |
11 |
37.5 |
20 |
33 |
26.5 |
44 |
20 |
|
|
Motorkonstante |
S |
N²/W |
21 |
42 |
63 |
84 |
||||
|
Elektrische Parameter |
Spitzenstrom |
Ip |
Waffen |
5.6 |
9.5 |
5.6 |
10.5 |
9.5 |
11.9 |
9.5 |
21 |
|
|
Dauerstrom |
Ic |
Waffen |
1.6 |
2.7 |
1.6 |
3 |
2.7 |
3.4 |
2.7 |
6 |
|
|
Gegenelektromotorische Kraftkonstante |
Bemf |
V/(m/s) |
16 |
9.5 |
32 |
16 |
28.5 |
22.5 |
38 |
16 |
|
|
Einphasenwiderstand |
Rph |
Ω |
5.5 |
2 |
11 |
2.8 |
6 |
3.6 |
8 |
1.6 |
|
|
Einphasiger Induktor |
Lph |
mH |
1.9 |
0.7 |
3.85 |
1 |
2.1 |
1.26 |
2.8 |
0.55 |
|
|
Elektrische Zeitkonstante |
Te |
MS |
0.35 |
0.35 |
0.35 |
0.35 |
||||
|
Thermische Parameter |
Maximale Dauerleistung |
Stk |
W |
49 |
100 |
145 |
195 |
||||
|
|
Wärmewiderstand |
Rth |
℃/W |
1.73 |
0.85 |
0.58 |
0.45 |
||||
|
Mechanische Parameter |
Magnetisches Schienengewicht |
Wm |
kg/m |
4.8 |
4.8 |
4.8 |
4.8 |
||||
|
|
Spulengewicht |
WC |
kg |
0.08 |
0.16 |
0.24 |
0.32 |
||||
|
|
Spulenlänge |
L |
mm |
78 |
138 |
198 |
258 |
||||
|
|
Motorische Anziehungskraft |
Fa |
N |
0 |
0 |
0 |
0 |
||||
|
|
Magnetische Tonhöhe |
T |
mm |
30 |
30 |
30 |
30 |
||||
Der Linearantriebsmotor von SEA MOTION zeichnet sich durch hohe Präzision, hohe Dynamik, lange Lebensdauer und Wartungsfreiheit aus und durchbricht die Leistungsbeschränkungen herkömmlicher Getriebeausrüstung. Es ermöglicht eine präzise Positionierung im Nanomaßstab bis Mikrometerbereich, unterstützt eine ultrahohe Beschleunigung von über 2 g und eine schnelle Bewegungsgeschwindigkeit von bis zu 70 m/min bei stabilem und jitterfreiem Langzeitbetrieb und ohne mechanischen Verschleißverlust. Diese überlegenen Leistungen ermöglichen eine breite Abdeckung von High-End-Industriebereichen. In der Halbleiter- und Display-Panel-Industrie unterstützt es Arbeitstische von Lithografiemaschinen, Waferübertragung und OLED-Präzisionslaminierung mit sauberer und hochpräziser Leistung. Es ermöglicht die hochpräzise Bearbeitung von CNC-Werkzeugmaschinen und Luft- und Raumfahrtteilen durch Eliminierung von Rückwärtsspiel. In der neuen Energie- und Photovoltaikindustrie werden schnelle und hochpräzise Stapelung und Montage realisiert. Es dient auch der leisen und stabilen Bewegungssteuerung für medizinische Bildgebungs- und Operationsroboter, der hocheffizienten Produktion von 3C-Automatisierung, dem geräuscharmen Betrieb des Schienenverkehrs, der intelligenten Logistikförderung sowie extremen Umgebungstests und Präzisionsmessungen für Luft- und Raumfahrt- und wissenschaftliche Forschungsszenarien.
Größe des Linearantriebsmotors der Serie SMU21 / mm

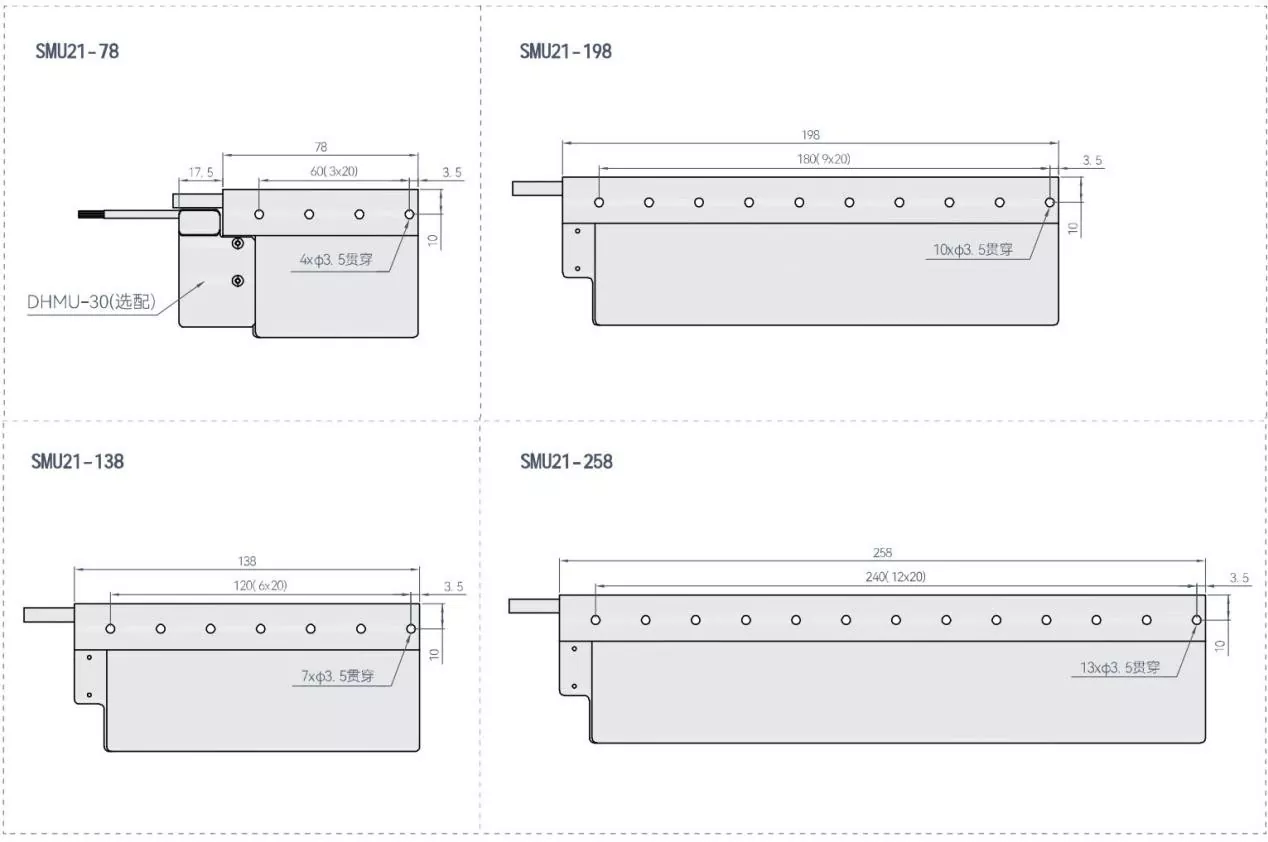

Größe des Movers SMU21

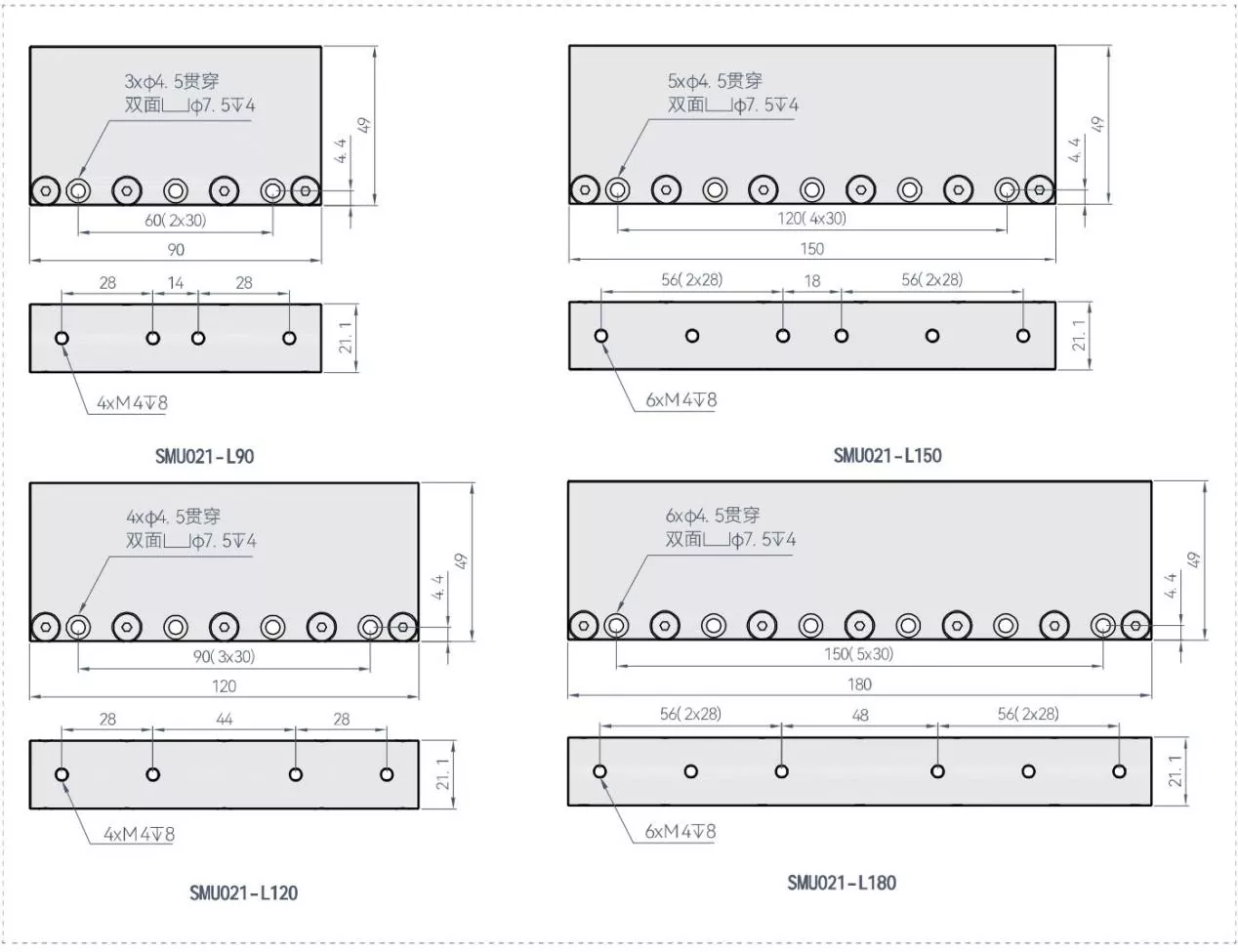

SMU21-Statorgröße

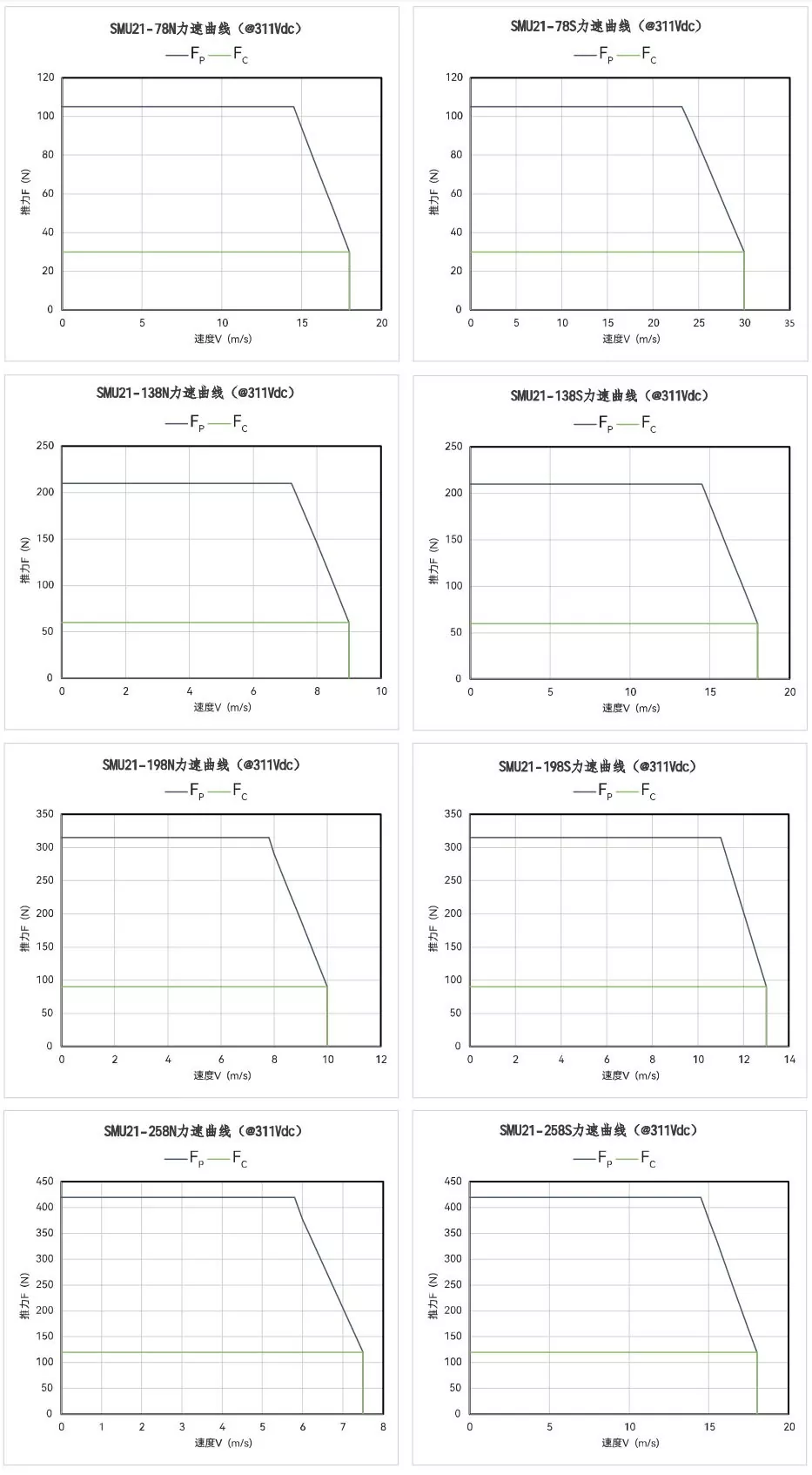

SMU21 F-V-Kurve
