Rahmenloser Motor

SEA MOTION ist seit 2019 exklusiver Distributor international renommierter rahmenloser Motoren in China. Zu unserem Kundenstamm zählen Universitäten, Forschungsinstitute und High-End-Fertigungssektoren in ganz China. Gleichzeitig umfasst unsere Lieferkette eine Gruppe herausragender Hersteller. Sie sind auf verschiedene Bereiche spezialisiert und zeichnen sich durch unterschiedliche Produkte aus. Einige sind auf kundenspezifische Produkte, Kleinserien und Spezialprodukte spezialisiert und verfügen über starke Forschungs- und Entwicklungsteams sowie eine große Anzahl qualifizierter Arbeitskräfte. Andere sind auf die Herstellung großer Mengen industrieller Standardprodukte spezialisiert, verfügen über äußerst starke QC-Managementfähigkeiten und gewährleisten eine hervorragende Produktkonsistenz.

Anfrage absenden

Produktbeschreibung

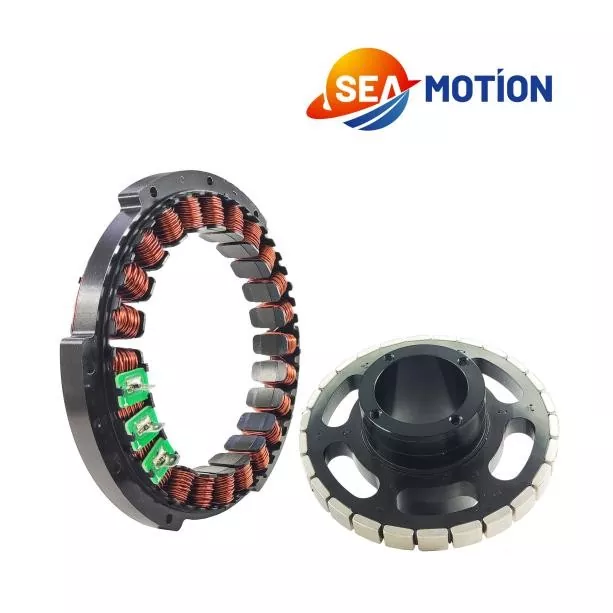

Ein rahmenloser Motor ist ein Permanentmagnet-Synchron-Direktantriebsmotor, der ohne Gehäuse, ohne Lager und ohne Welle auskommt. Es besteht nur aus einem Stator und einem Rotor, die als Teil der Struktur direkt in das Gerät eingebettet sind, und zeichnet sich durch hohe Drehmomentdichte, Spielfreiheit und hohe Dynamik aus.

Unser technisches Team bewertet die Kundenanforderungen und wählt einen geeigneten Lieferanten aus. Wir arbeiten mit dem Forschungs- und Entwicklungsteam des Lieferanten zusammen, um die Produktauswahl oder den Magnetkreis zu entwerfen und zu validieren. Nach der Fertigstellung der Lösung führen wir Simulationen durch, um die Zuverlässigkeit und Kontrollierbarkeit des gesamten Prozesses sicherzustellen.

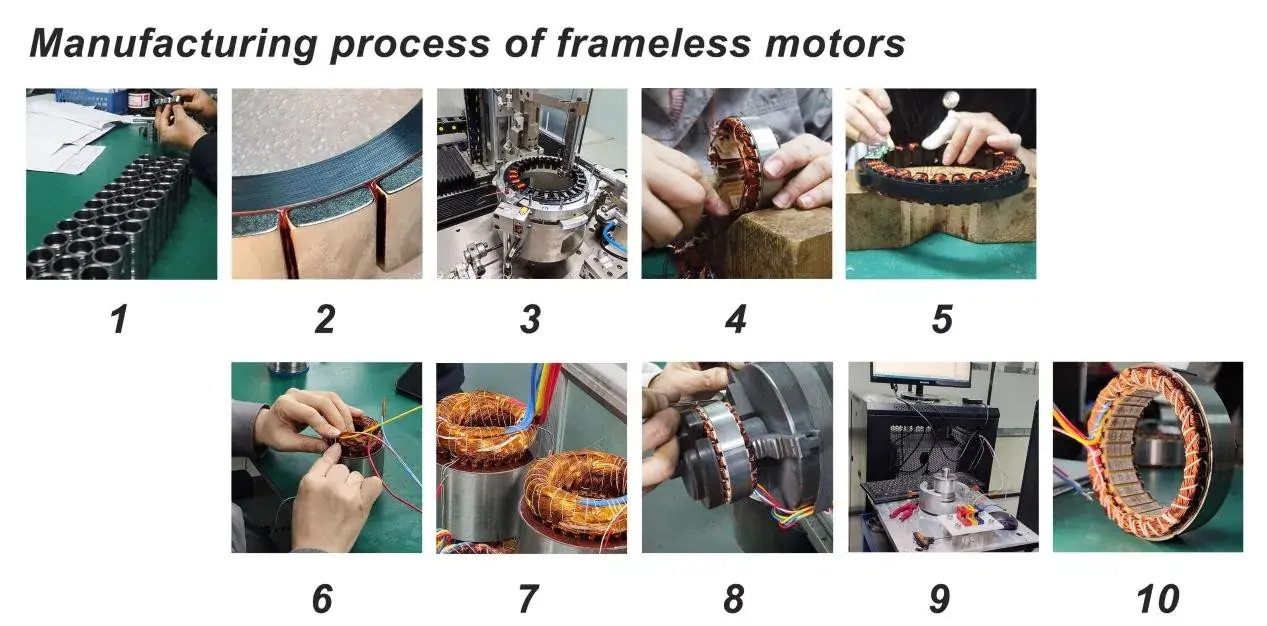

Als nächstes folgt der komplexe Produktionsprozess. Wir haben den Produktionsprozess für rahmenlose Motoren in zehn Schritte vereinfacht. Das Folgende ist der Produktionsprozess für rahmenlose Motoren:

1. Materialprüfung: Der Rotor eines rahmenlosen Motors erfordert eine Präzisionsbearbeitung.

2. Zur Befestigung der starken Magnetfolien wird ein anaerober Kleber verwendet. Bei einigen Hochgeschwindigkeitsrotoren ist an der Außenseite der starken Magnetplatten eine Schicht aus Kohlefaser angebracht, um zu verhindern, dass die Platten durch übermäßige Zentrifugalkraft abgeschleudert werden.

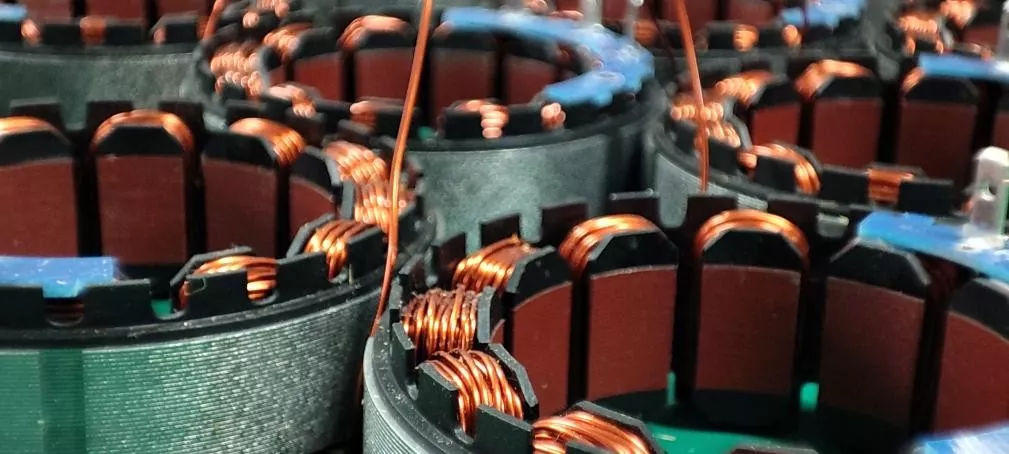

3.Automatische Wickelmaschinen übernehmen die Wickelarbeit des Stators.

4. Bei einigen Kleinserien oder kundenspezifischen Produkten mit hohen Anforderungen an das Aufwickeln ist das manuelle Aufziehen erforderlich. Das manuelle Aufziehen ist eine hochtechnische Aufgabe.

5. Ordnen Sie die Wicklungen. Um eine Beschädigung des Isolierlacks auf der Wickeloberfläche zu vermeiden, werden hier weiche Holzwerkzeuge verwendet.

6. Beim Löten werden die Wicklungen an die Leiter oder die Leiterplattenschnittstellenplatine gelötet.

7. Der Leimgießvorgang muss in einer Vakuumumgebung durchgeführt werden, um das Eindringen von Luft zu verhindern, und anschließend muss er in einem Ofen gebacken werden.

8.Entfernen Sie sämtliche Klebereste von der Oberfläche der Statormagnetbleche.

9. Die Tests umfassen dreiphasige Durchgangstests, Lasttests usw.

10. Fertiges Produkt

Produktparameter

Je nach Kundenwunsch können wir unterschiedliche Wicklungsmuster, Magnetkreisdesigns, Verpackungsmethoden und Verkabelungsmethoden bereitstellen. Nachfolgend finden Sie die Parameter für unsere Standardprodukte.

Modell	Nennspannung Vdc	Nenndrehzahl U/min	Nenndrehmoment N·m	Nennleistung W	Nennstrom A	Spitzenstrom A	Spitzendrehmoment N·m	Ke Vrms/krpm	Ω	mH	P
25LW01	24	4000	0.05	20	2.4	5.8	0.12	1.4	2.2	0.3	7
38LW01	27	2300	0.05	12	0.7	1.3	0.13	4.7	11.2	3.9	5
38LW02	48	9970	0.23	240	6.1	13	0.47	2.4	0.5	0.27	7
50LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.52	1.25	7
52LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.4	1.4	7
60LW01	48	4000	0.27	114	2.7	13	1.37	6.7	0.75	0.39	10
60LW02	24	2000	0.2	31.5	1	3.2	0.7	14.8	4.9	3.3	14
60LW03	48	4000	0.25	104	2.75	8.25	0.75	6.7	0.6	0.46	7
60LW04	220Vac	3500	0.275	100	0.77	2.3	0.82	25	9.1	4.9	10
60ZWS03	24	1700	0.54	96	5.6	17.5	1.68	6.25	0.62	0.32	8
60ZWS04	72	980	1.1	113	2.4	7.2	3.3	30.2	5.8	0.6	7
60ZWS05	72	980	0.54	55	1.2	3.6	1.6	28.8	12	11.3	7
60ZWS06	48	4800	0.76	477	10.2	30.6	2.2	4.7	0.09	0.072	8
68LW01	48	4000	0.55	231	5.6	19	1.65	6.4	0.44	0.35	7
76LW01	95	2200	2.8	646	10	24	8	23	0.8	0.8	10
76LW02	48	3900	0.63	258	5.6	36	2.86	7.56	0.28	0.25	10
76LW03	48	2000	1.2	252	7.2	21.6	3.6	11.17	0.55	0.52	10
76LW04	220Vac	2600	0.66	180	1.3	4.1	1.98	32.6	8.5	6.5	10
76LW05	48	3750	0.8	314	6.6	19.8	2.4	7.7	0.22	0.28	14
76LW06	220Vac	2240	0.66	207	1.3	4.1	1.98	31.4	9.66	7.85	8
76ZWS03	74	1620	3.3	560	9.9	33	10	23.2	2	0.7	14
76ZWS07	380Vac	700	0.95	700	1.63	4.8	2.85	40.5	5.8	30	5
76ZWS08	72	960	1.3	131	2.6	7.8	4	32.5	4.5	4.9	14
85LW01	27	140	0.9	13	1.5	4.0	2	11.2	9.69	7.39	8
85LW02	48	1500	1.7	267	11	42	5.1	11.2	0.28	0.27	14
85LW03	48	3600	0.95	358	7.8	23.4	2.85	7.7	0.25	0.3	7
85ZWS01	74	870	3.5	319	6	24	11	38.45	1.48	2.25	14
85ZWS03	74	1010	2.5	265	4.8	16.5	8	35.7	1.8	2.3	14
85ZWS07	74	900	2.3	216	4.1	13	7	35.7	2.3	3.4	14
88LW01	48	3000	1.28	403	14.5	45	4	6.36	0.102	0.0835	10
90LW01	28	800	0.75	63	3.6	10.8	2.25	16.12	0.62	0.38	14
95LW01	24	15	1.5	2.36	2	3.5	2.5	50.1	4.6	4.7	22
95LW02	48	3000	1.9	637	13	39	5.7	9.7	0.097	0.18	7
100ZWS01	600	900	9.55	9000	19	68	19	34	0.55	2.9	4
104LW01	48	3000	1.8	566	13	40	5.4	9.55	0.13	0.17	10
104LW03	48	2700	3	848	18.5	56	9	9.8	0.075	0.11	10
104LW04	48	2000	1.6	335	7.8	24	4.8	13.1	0.29	0.26	16
105ZWS01	74	1100	6	692	12	47	18	34	0.58	0.8	14
105ZWS02	74	960	6	604	10.5	43	18	36.7	0.65	1.25	14
105ZWS03	74	960	6	604	9.8	31	18	39.6	0.54	1.1	14
105ZWS06	48	1380	5.4	781	18	36	10.8	19.6	0.2	0.4	14
127LW01	48	2400	3.2	800	19.5	39	6.4	12.4	0.09	0.18	10
127LW02	48	2400	6.37	1600	35.5	71	12.7	11.5	0.039	0.095	10
127LW04	48	2000	6.5	1360	30	90	19.5	14	0.06	0.14	10
135LW01	48	2400	3.2	805	19.5	60	10	11	0.12	0.32	11
135ZWS01	95	750	10	786	11.8	37.8	32	53	0.52	1	16
135ZWS02	74	960	10	1006	17.8	65	30	37.3	0.26	0.45	21
172LW01	12	30	6.5	20.5	7	12.3	10	60	0.52	1.05	16
172LW02	12	100	6.5	68.5	13.6	23	11	32.5	0.17	0.36	13
172LW03	12	300	6.5	205	20.5	65	13.8	62	0.41	1.01	13
172LW04	12	30	4.5	14	8.2	11	6	34.2	0.41	0.83	13
175LW01	600	200	30	629	6.4	22	90	315	2.8	15.85	10
175LW02	220Vac	2500	15	3930	18	55	45	52	0.126	0.55	10
175LW03	220Vac	3200	6.5	2178	10.3	32	19.5	39	0.126	0.65	10

175 Außendurchmesser 175 mm Standardmotoren können mit einem Außendurchmesser von 12 mm bis 600 mm individuell angepasst werden. Für größere und speziellere rahmenlose Torquemotoren wenden Sie sich bitte an unser Vertriebsteam.

Produktmerkmal und Anwendung

Die Vorteile rahmenloser Motoren sind wie folgt:

1. Hohe Drehmomentdichte: Das Drehmoment ist zwei- bis dreimal so hoch wie bei herkömmlichen Servos bei gleichem Volumen, mit hervorragenden Eigenschaften bei niedriger Geschwindigkeit und hohem Drehmoment.

2. Spielfrei + hohe Präzision: Getriebelos/kupplungsfrei, Wiederholgenauigkeit bis zu ±1 Bogensekunde, hohe Steifigkeit und starke Störfestigkeit.

3. Ultrahohe dynamische Reaktion: Extrem niedrige Rotorträgheit, Reaktionsfrequenz > 1 kHz, geeignet für Hochgeschwindigkeits-Start-Stopp und häufiges Rückwärtsfahren.

4. Kompakt und leicht: Durch den Wegfall der Gehäuse- und Übertragungskomponenten wird das Volumen/Gewicht um 30–50 % reduziert, was eine hohle Verkabelung ermöglicht.

5. Lange Lebensdauer und wartungsfrei: Keine Bürsten, kein Getriebeverschleiß, Lebensdauer bis zu Zehntausenden von Stunden, nur Lager sind Verbrauchsmaterialien.

6. Flexibles Design: Außendurchmesser, Innendurchmesser und Länge können entsprechend der Geräteform angepasst werden und unterstützen hohle Durchgangslöcher (für die Verkabelung/Rohrleitungsdurchführung).

Spezifische Anwendungen umfassen:

1. Humanoide/kollaborative Roboter: Gelenkgesteuert (leicht, hohle Verkabelung, hohes Drehmoment).

2. Halbleiter-/Panel-Ausrüstung: Wafer-Tische, Lithographiemaschinen, Präzisions-Rotationstische.

3. Medizinische Geräte: Chirurgische Roboter, CT/MRT-Scanner.

4. Luft- und Raumfahrt: Servomotoren, Satellitenantennen, optoelektronische Pods.

5. CNC-Werkzeugmaschinen: Drehtische mit Direktantrieb, Hochgeschwindigkeitsspindeln, Fünf-Achsen-Gestänge.

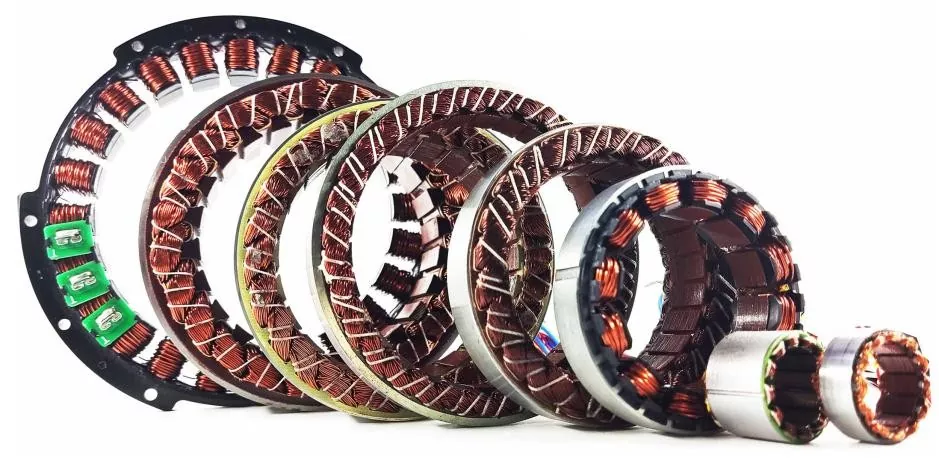

Produktionsdetails und Größe / mm

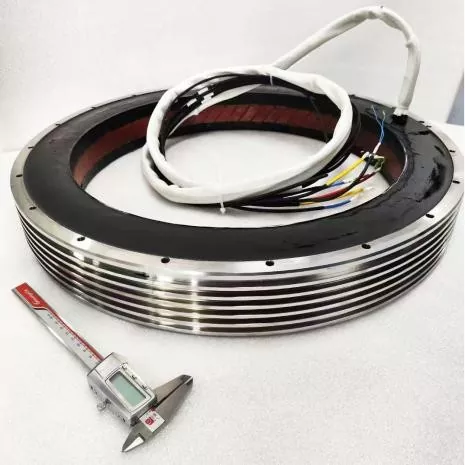

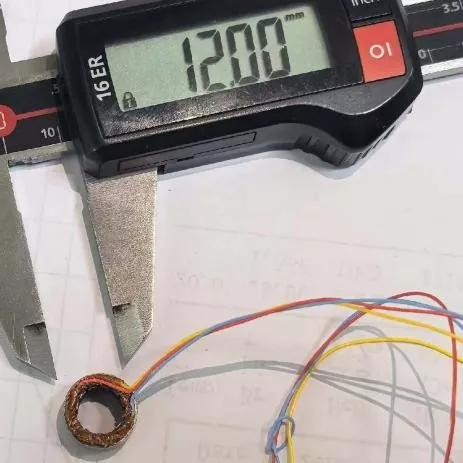

Neben Standard-Industrieprodukten akzeptieren wir auch kundenspezifische rahmenlose Motorbestellungen. Unsere kundenspezifischen Größen reichen von einem minimalen Außendurchmesser von 12 mm bis 600 mm.
