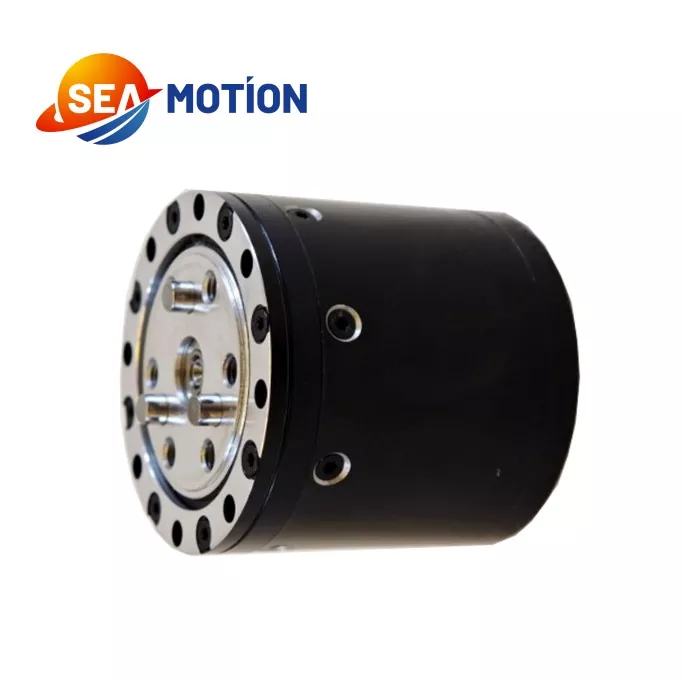

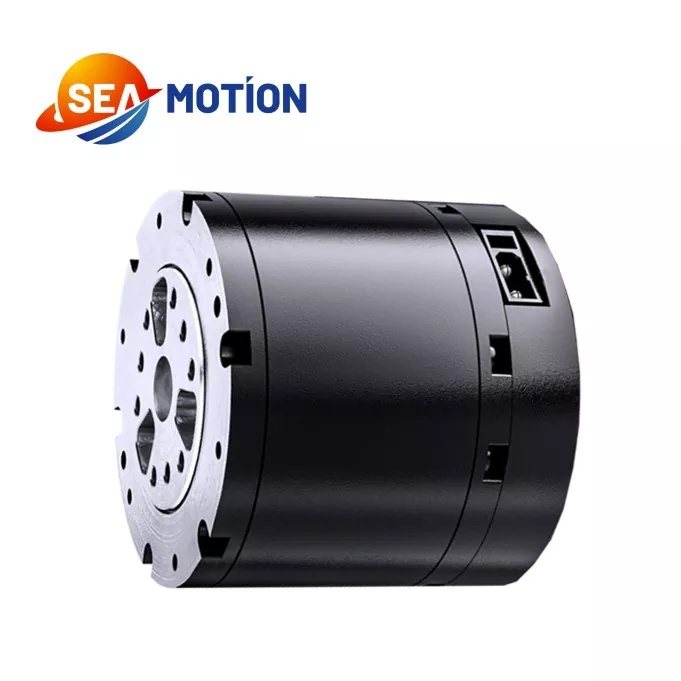

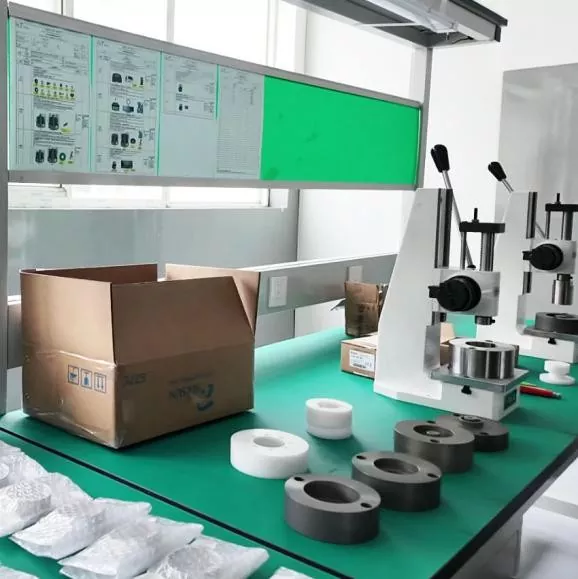

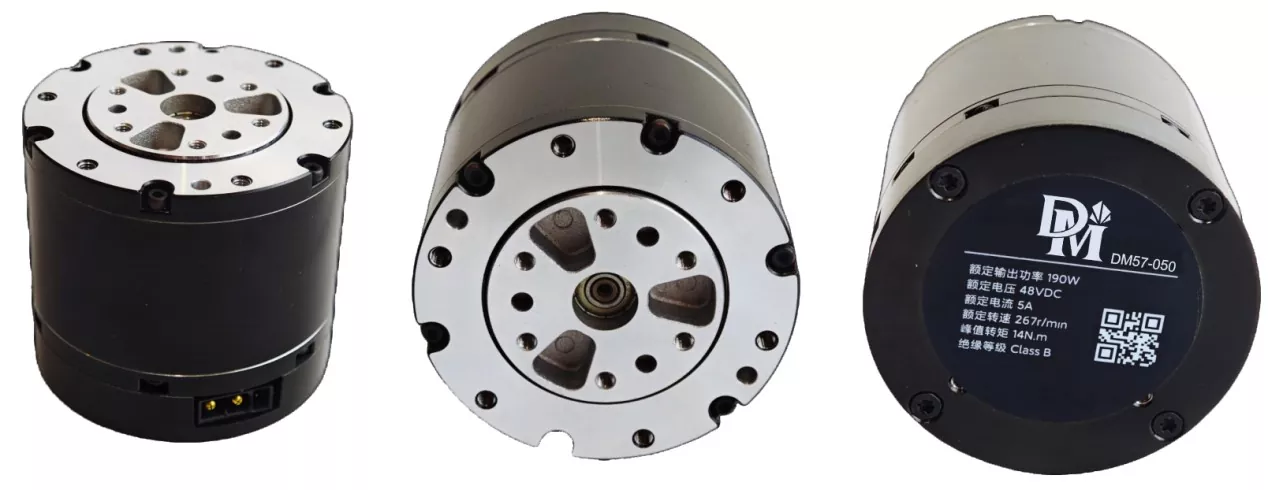

Das Planetengelenkmodul SEA MOTION ist eines unserer Flaggschiff-Kernprodukte, optimiert mit einer Planetengetriebestruktur, die sich durch ein einfacheres Design und eine höhere Kosteneffizienz als harmonische Getriebe auszeichnet. Ausgestattet mit rahmenlosen Hochleistungs-Torquemotoren, Dual-Magnet-Encoder-Feedback und exklusiven dedizierten Treibern erreicht es eine stabile Drehmomentabgabe und zuverlässige Betriebsgenauigkeit. Unser Team versammelt hochrangige Talente der Branche mit erstklassiger Erfahrung in der gemeinsamen Forschung und Entwicklung von Robotern sowie im grenzüberschreitenden Lieferkettenmanagement. Wir bauen ein komplettes Produktions- und Qualitätskontrollsystem auf und arbeiten mit erstklassigen Herstellern von Bearbeitungs- und Reduzierstücken zusammen. Jedes Modul wird standardisierten Tests unterzogen, um eine stabile Leistung und ein hohes Preis-Leistungs-Verhältnis für industrielle und intelligente Roboteranwendungen sicherzustellen.
|
Parameter |
Wert |
|
Nennspannung |
48V |
|
Arbeitsspannungsbereich |
24V-60V |
|
Nennausgangsleistung |
140 W ± 10 % |
|
Nenndrehmoment |
5N.m |
|
Spitzendrehmoment |
14 Nm |
|
Laufrichtung |
CW/CCW |
|
Arbeitstemperaturbereich |
-20℃ bis 50℃ |
|
Arbeitsfeuchtigkeitsbereich |
5 % bis 85 % |
|
Lagertemperaturbereich |
-30℃ bis 70℃ |
|
Isolationsgrad |
B |
|
Keine Lastgeschwindigkeit |
315 U/min ± 10 % |
|
Leerlaufstrom |
0,5 Arme |
|
Nennlastgeschwindigkeit |
260 U/min ± 10 % |
|
Nennlastphasenstrom/A |
4,7 Apk ±10 % |
|
Phasenspitzenstrom |
15,5 Apk ±10 % |
|
Isolationswiderstand/Statorwicklung |
DC 500 VAC, 100 M Ohm |
|
Hochspannungsfest/Statorgehäuse |
600 VAC, 1 s, 2 mA |
|
BEF |
0,095 Veff/U/min ±10 % |
|
Drahtwiderstand |
1,5 Ω ± 10 % |
|
Drehmomentkonstante |
1,48 Nm/Arme |
|
Motorinduktivität |
750μH±20% |
|
Polen |
28 |
|
Phase |
3 |
|
Antriebstyp |
DSP |
|
Verhältnis |
10:1 |
|
Gewicht/g |
310g±3g |
|
Encodertyp und -menge |
Magnetisch /2 Stk |
|
Belastung (N.m) |
Arbeitszeit(en) |
|
5 |
Bewertet |
|
7 |
120 |
|
10 |
18 |
|
12 |
10 |
|
14 |
5 |
Mit rationalem Strukturdesign, stabiler dynamischer Leistung und bemerkenswerten Preisvorteilen senkt das SEA MOTION-Planetengelenkmodul die industrielle Schwelle für den Einsatz von Robotergelenken. Das Dual-Magnet-Encoder-Feedback sorgt für eine genaue Bewegungserkennung, während der abgestimmte dedizierte Treiber die allgemeine Betriebsstabilität optimiert. Es wird häufig in humanoiden Robotern, Maschinenhunden und kollaborativen Armen eingesetzt, die eine Steuerung mit mittlerer und hoher Präzision erfordern. Es eignet sich auch für Kommissionierroboter und Elektroroller und bietet eine langlebige, kostengünstige und hochstabile Kraftgelenkunterstützung für verschiedene intelligente mobile und industrielle Robotergeräte.
