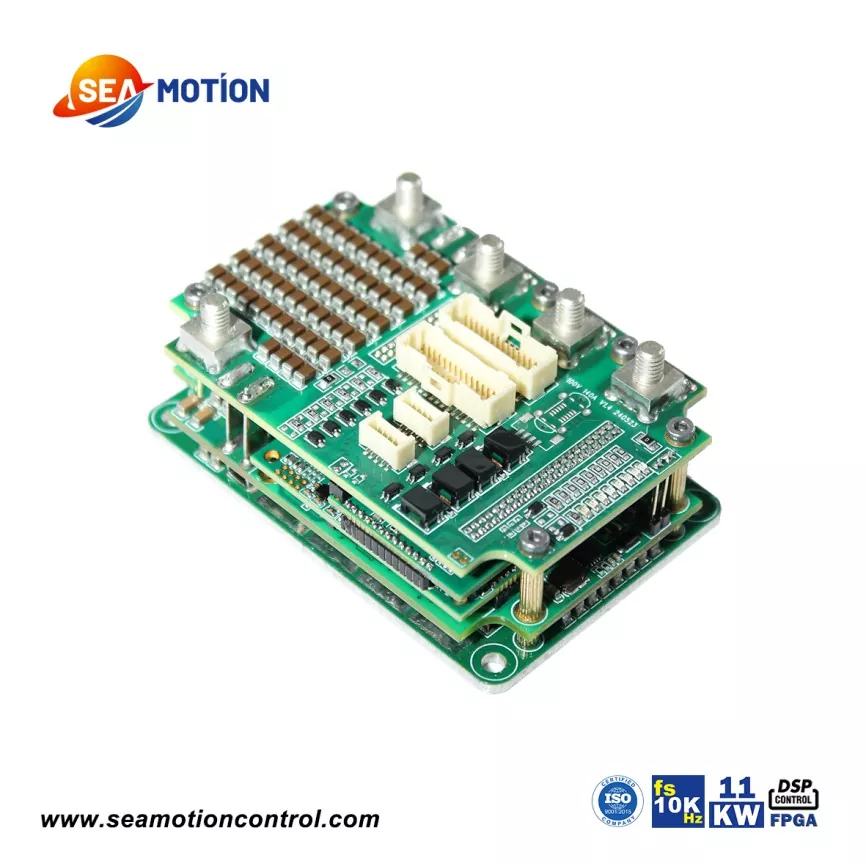

Kompakte DC-Servoantriebe

Die SEA 140A Compact DC-Servoantriebe zeichnen sich durch einen beispiellos kompakten Formfaktor und leistungsstarke Datenverarbeitungsfunktionen aus. Wie der SEA1-80A basiert auch der SEA140A auf einer DSP+FPGA-Architektur.

Dadurch verfügt das Produkt über äußerst leistungsstarke Datenverarbeitungsfunktionen – hohe Bandbreite, hohe Reaktionsfähigkeit und parallele Datenverarbeitung. Die Stromschleifen-Abtastfrequenz des SEA140A erreicht ebenfalls 10 kHz und verfügt über eine außergewöhnliche Linearität.

Bezogen auf die kontinuierliche effektive Ausgangsleistung erreicht der SEA140A 11 kW. Dadurch können unsere Produkte Motoren mit höherer Leistung mit einem Busstrom von 140 A antreiben. Was Encoder-Feedback betrifft, unterstützen wir fast alle gängigen Encoder-Feedback-Typen. Der SEA140A unterstützt außerdem inkrementelles + absolutes Dual-Feedback und Resolver + absolutes Dual-Feedback.

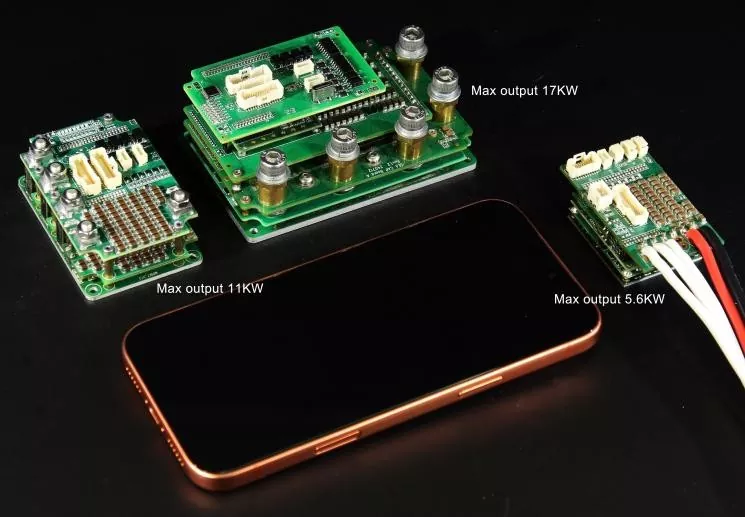

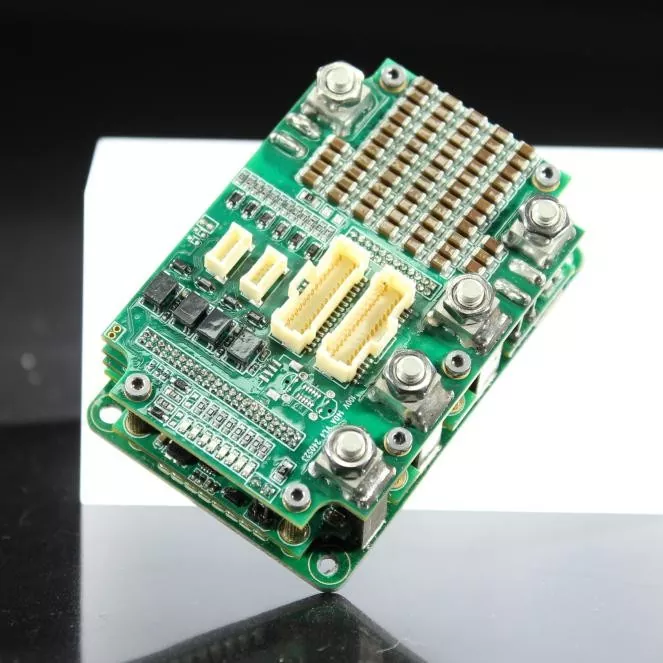

Die leistungsstarken kompakten DC-Servoantriebe der SEA MOTION-Serie nutzen einen 8-12-Lagen-PCB-Prozess. Die Produkte verfügen über eine gestapelte, genietete Struktur basierend auf der Funktion – die untere Schicht enthält das Leistungsmodul, die nächste Schicht das Antriebsmodul, die nächste Schicht das Steuermodul, die nächste Schicht das Kommunikationsmodul und die oberste Schicht die Schnittstellenplatine. Die Vorteile dieses Designs sind eine hohe Bauteildichte, die eine sehr kleine Produktgröße ermöglicht; funktionale Unterteilung minimiert Störungen; und das untere Aluminiumsubstrat verbessert die Wärmeableitung für die Leistungskomponenten. Die Nachteile sind höhere Produktionskosten und längere Entwicklungszyklen.

Produktparameter (Spezifikation)

Der SEA140A verfügt über maximale Busströme von 140 A, 160 A und 40 A, was maximalen Spannungen von 100 V, 80 V und 200 V entspricht. Bei einem Busstrom von 140 A beträgt der effektive Dauerausgangsstrom 99 A und die maximale Dauerausgangsleistung erreicht 11 kW. Es ist wichtig zu beachten, dass die maximale Spannung, auf die wir uns beziehen, die höchste Spannung ist, der das Produkt standhalten kann. Das Produkt sollte normalerweise nicht über längere Zeiträume mit der höchsten Spannung betrieben werden. Wir empfehlen eine Betriebsspannung zwischen der Mindestversorgungsspannung und der Nennversorgungsspannung.

Produktmerkmal und Anwendung

Wie alle leistungsstarken kompakten DC-Servoantriebe der SEA MOTION-Serie kann der SEA140A in nahezu allen High-End-Anwendungen eingesetzt werden. Es zeichnet sich durch geringe Größe, hohe Stromkapazität und hohe Ausgangsleistung aus und unterstützt nahezu alle Encoder-Feedback-Typen, einschließlich Inkremental + Absolutwert oder Resolver + Absolutwert-Dual-Feedback.

Mit hoher Bandbreite, hoher Linearität und hohem Ansprechverhalten bietet der SEA140A im Vergleich zum SEA1-80A eine höhere Dauerausgangsleistung. Unsere Forschungs- und Entwicklungsabteilung erforscht derzeit die Massenproduktion von Siliziumkarbid als Leistungskomponente. Der Einsatz von Siliziumkarbid wird die Produktleistung weiter verbessern.

Die Hauptanwendungen des SEA140A sind wie folgt:

1. Hochleistungsfähige integrierte Servomotoren;

2. Plattenspieler und Bewegungssimulationsgeräte;

3. Integrierte Schaltkreise und Halbleitergeräte, z. B. Geräte, die Materialhandhabung erfordern und große Lasten erfordern;

4. Industrielle Automatisierungsausrüstung;

5. Spezialfahrzeuge und -ausrüstung, wie z. B. autonome Fahrausrüstung;

6. Große AGVs

Produktionsdetails

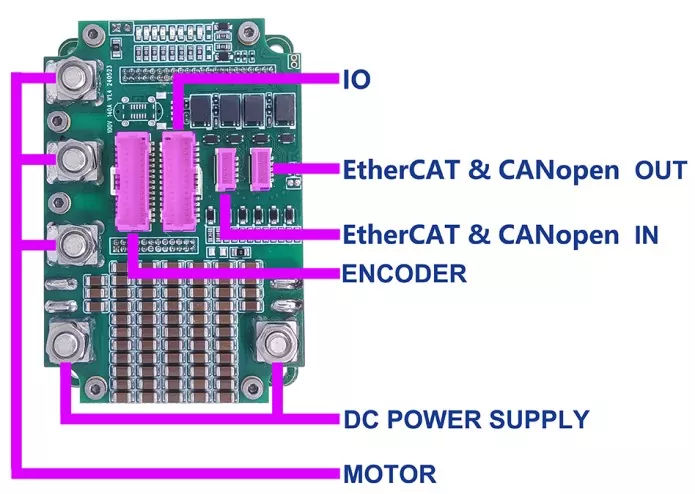

Schnittstellendefinition des kompakten DC-Servoantriebs SEA 140A

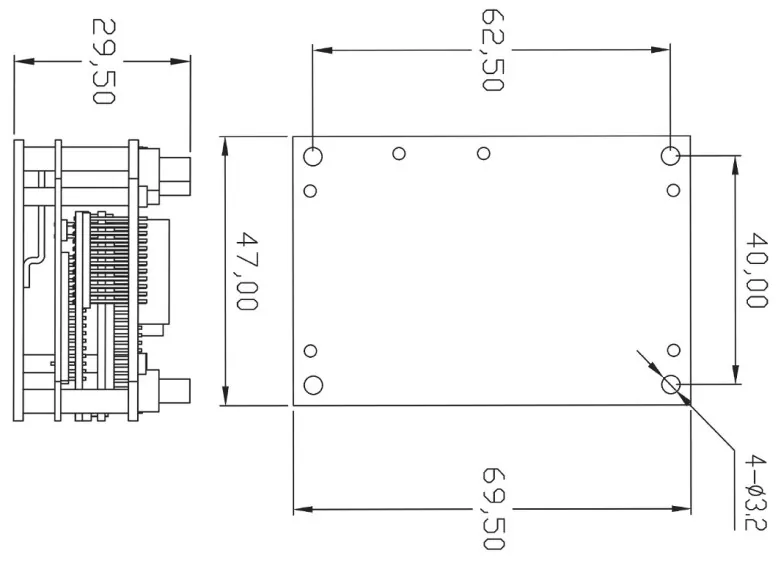

Produktgröße / mm

Produktvideo
