Hochpräzise magnetische Induktionstechnologie; Singleturn- oder Multiturn-Encoder;
Analoger Stromausgang 4–20 mA, 0–20 mA oder Spannungsausgang 0–10 V, 0–5 V;
Inkrementalsignal TTL oder HTL kann hinzugefügt werden; Singleturn-Auflösung bis zu 16 Bit, Multiturn-Auflösung bis zu 14 Bit;
Überragende Stoß- und Vibrationsfestigkeit;
Rückwärtskurzschluss- und Kurzschlussschutz, wodurch die Auswirkungen von Installationsfehlern verringert werden.

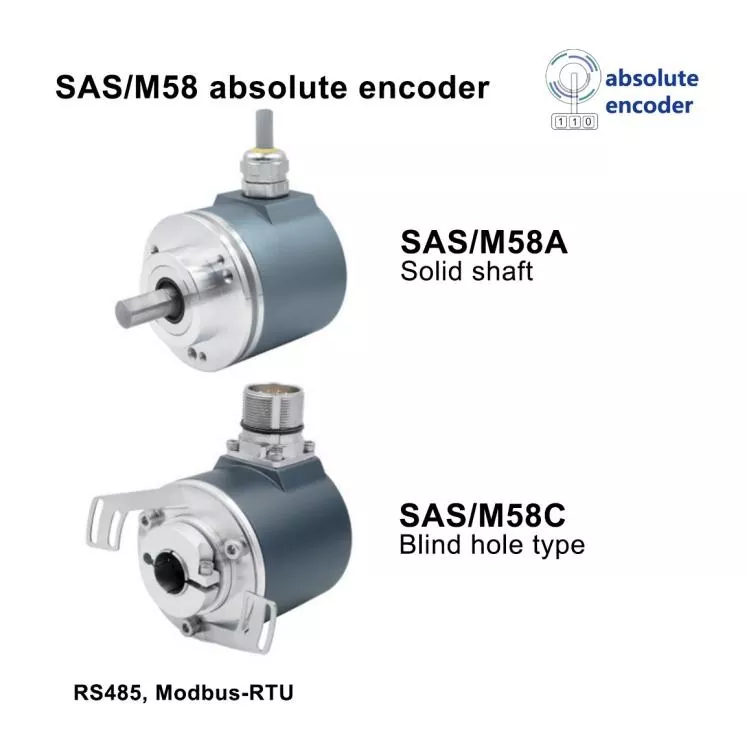

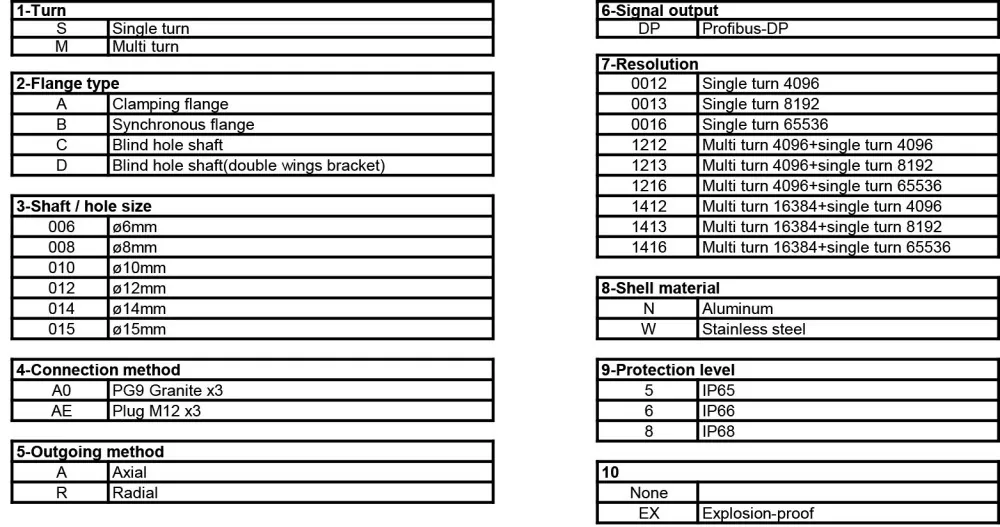

| Modell-Nr. | SAS/M58A / SAS/M58C |

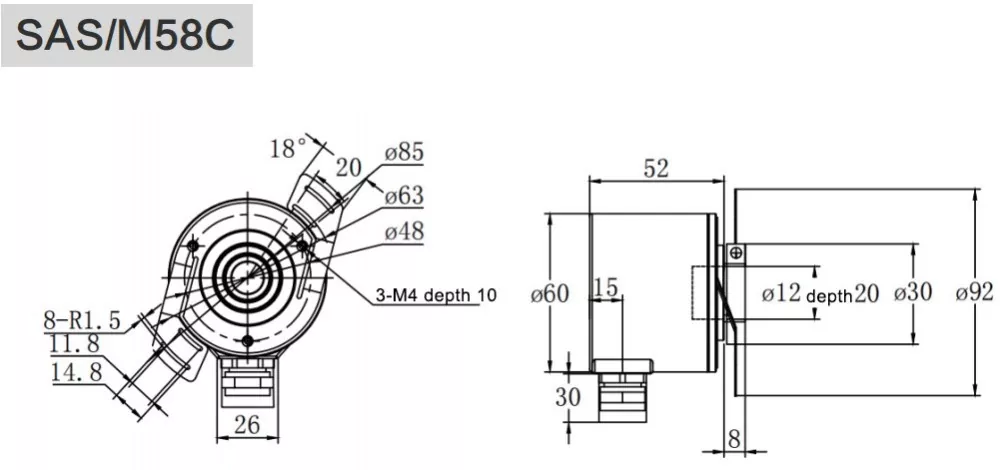

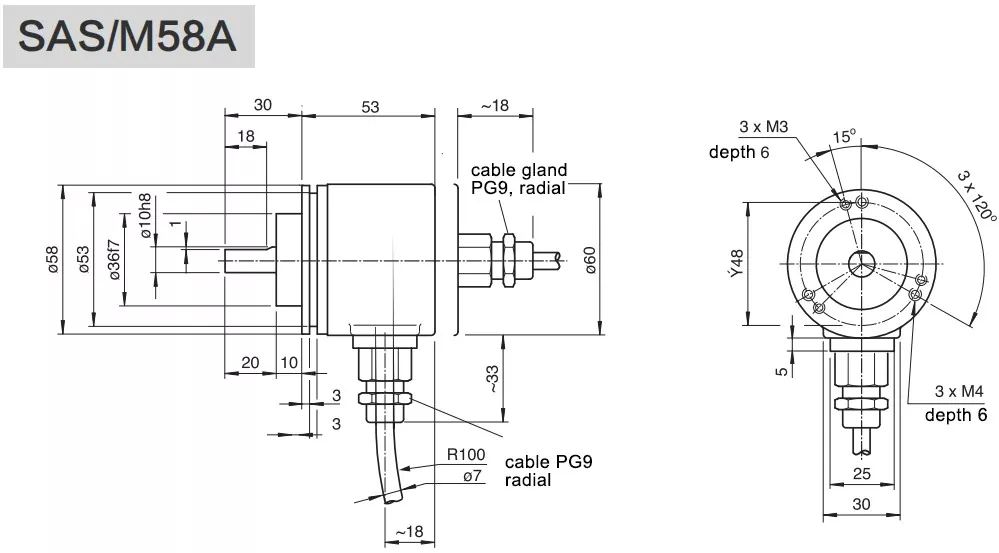

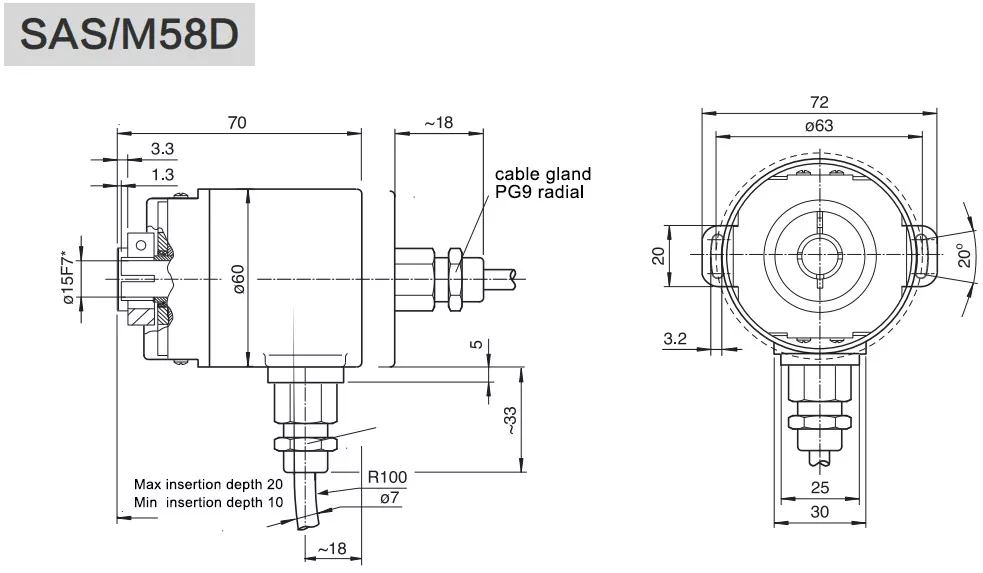

| Flansch | ø58mm Vollwelle mit Klemmflansch / ø58mm Sackloch |
| Spindelgröße | ø6,8,10,12,15mm Anpassbar |
| Schalenmaterial | Aluminium (Edelstahl optional) |
| Signalausgangsschnittstelle | RS485 Kostenloses Protokoll, RS485+Inkremental optional |
| Modbus-RTU, Modbus-RTU+inkrementell optional | |
| Baudrate / bps | 4800;9600;19200;38400;57600;115200 |
| Adressbereich | 0-99 |
| Ausgangsschaltung | Konform mit RS485-Standard, galvanische Trennung durch Optokoppler |
| Absoluter Typ | Singleturn / Multiturn |
| Netzspannung | Standard 10~30 VDC, 5 VDC oder 5~30 VDC |
| Single-Turn-Auflösung | Standard 12bit 4096,13bit 8192, 16bit 65536,18bit 262144,maximal 21bit |
| Wendet sich | 1 (Single-Turn), Multi-Turn-Standard 12 Bit 4096, Multi-Turn max. 14 Bit 16384 |
| Kein Laststrom | ≤30mA |
| Datenaktualisierung | Einzelumdrehung <15us; Multiturn <1ms |
| Signalaufbereitung | Die Gesamtzahl der Umdrehungen kann beliebig eingestellt werden; der entsprechende Wert, die Richtung, die voreingestellte Position und der externe Nullpunkt jeder Umdrehung sind einstellbar; Baudrate, Kommunikationsadresse, Betriebsart usw. |
| Codierung | Hexadezimal |
| Verpolungsschutz | Ja |
| Kurzschlussschutz | Ja |
| Schutz vor Blitzschlag und statischer Elektrizität | Ja |
| Höchstgeschwindigkeit | 6000 U/min |
| Spindellast | Radial 200 N, Axial 100 N |
| Schutz | IP65, IP68 |
| Anlaufdrehmoment | <0,01 Nm |
| Arbeitstemperatur | -30℃~+85℃ (-40℃~85℃ optional) |
| Lagertemperatur | -40℃~+100℃ |
| Schlagfestigkeit | 1000m/s2,6ms(100g) |
| Anti-Vibration | 20g |

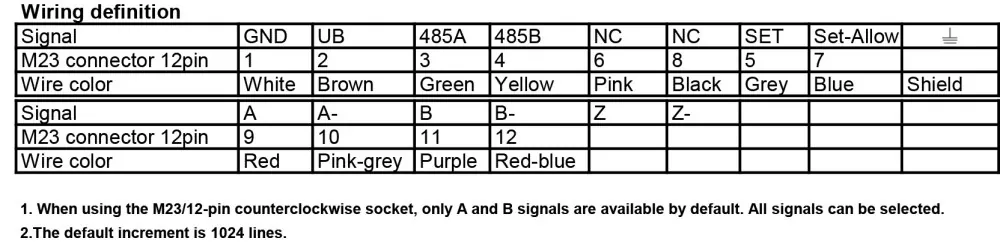

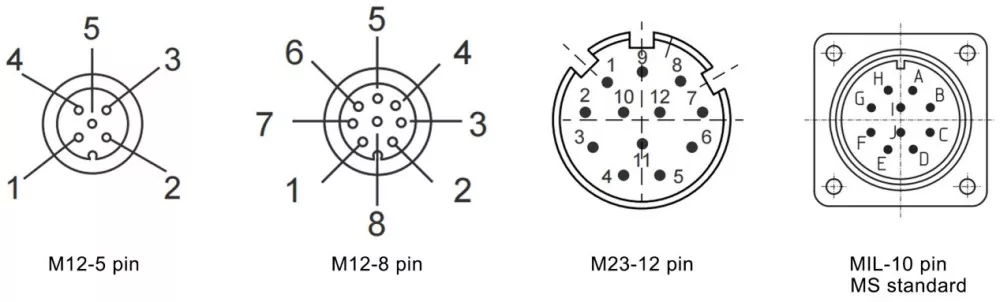

| Verbindungsmethode | 4x2x0,2-8-adriges abgeschirmtes Kabel, M12-5-adrig, M12-8-adrig, M23-12-adriger Flanschstecker |
| Ausgehende Methode | Radialer seitlicher Auslass, axialer hinterer Auslass |
| Optional | Inkrementalausgang TTL/RS422, HTL/Push-Pull |
| Inkrementalsignal | A+ A- B+ B- Z+ Z- |
| Impulse pro Umdrehung | 1~4096 Impulse optional (Standard 1024,2048,4096) |
Der Hauptvorteil dieses robusten absoluten Multiturn-Magnetencoders mit 58 mm RS485-Außendurchmesser liegt in seiner standardmäßigen RS485-Ausgangsschnittstelle, die die Signalübertragung über große Entfernungen mit starker antielektromagnetischer Interferenzfähigkeit unterstützt und Signaldämpfung und -verzerrung in komplexen industriellen elektromagnetischen Umgebungen wirksam vermeidet. Seine absolute Multiturn-Magnetmesstechnik gewährleistet eine genaue Positionsdatenaufzeichnung ohne Nullpunktverschiebung nach einem Stromausfall und ermöglicht so eine unterbrechungsfreie Positionsüberwachung. Das hochfeste Metallgehäuse und die IP65-IP68-Vollschutzstruktur widerstehen der Erosion von Staub, Wasserdampf, chemischem Öl und korrosiven Gasen in der Schwerindustrie. Mehrere Installationsstrukturen und Verbindungsmethoden ermöglichen eine flexible und schnelle Montage vor Ort. Die eingebaute hochzuverlässige Redundanzfunktion vermeidet effektiv Gerätebetriebsausfälle, die durch einzelne Signalfehler verursacht werden. Mit einem stabilen 12-Bit-16-Bit-Auflösungsausgang und einem dualen Single-/Multi-Turn-Datensynchronausgang passt es sich vollständig an die Messanforderungen schwerer Industrieanlagen mit hoher Zuverlässigkeit und geringer Präzision an. Maßgebliche Zertifizierungen garantieren außerdem die Anpassungsfähigkeit an die Umwelt und die Betriebsstabilität auf Industrieniveau.
Dieser Hochleistungs-Encoder mit RS485-Ausgang ist auf schwere Industrieanlagen zugeschnitten, die eine Signalübertragung über große Entfernungen und eine hohe Entstörungsleistung erfordern. Es wird häufig in Produktionslinien der Stahlherstellung zur Übertragung von Anlagenpositionssignalen über große Entfernungen und in der Bergbauindustrie zur Positionsüberwachung von Untertagebergbau- und Transportgeräten eingesetzt. Es gilt auch für Ölfeld- und petrochemische Feldgeräte, einschließlich Ölfördermaschinen und Übertragungsgeräte für Raffinerieproduktionslinien. Darüber hinaus bietet es eine stabile Positionsrückmeldung für schwere metallurgische Geräte, große Hebemaschinen, Stromerzeugungsgeräte für Kraftwerke und Übertragungssysteme für Papierherstellungslinien und gewährleistet so einen kontinuierlichen und zuverlässigen Betrieb der Geräte in komplexen und rauen Industrieumgebungen.
A: Ja, wir bieten umfassende maßgeschneiderte Dienstleistungen für Hochleistungs-Encoder, einschließlich spezieller Wellengröße, Auflösung, Kabellänge, Gehäusestruktur, Temperaturbeständigkeit, Schutzart und spezieller Protokollanpassung.
A: Absolut. Wir können Encoder für hohe Temperaturen, niedrige Temperaturen, starke Vibrationen, Korrosionsschutz, Explosionsschutz und andere extreme industrielle Arbeitsbedingungen anpassen, um sie an die Betriebsanforderungen der Geräte vor Ort anzupassen.
A: Alle kundenspezifischen Encoder folgen den gleichen strengen Produktions- und Teststandards wie Standardprodukte, einschließlich Alterungstests und Umweltsimulationstests, mit gleichbleibender Zuverlässigkeit und Haltbarkeit.
A: Herkömmliche kundenspezifische Bestellungen innerhalb von 50 Stück dauern etwa 25 Werktage. Bei komplexen, nicht standardmäßigen Anpassungen bewerten und bestätigen wir die genaue Lieferzeit anhand technischer Parameter.
A: Ja. Unser professionelles technisches Team bietet Lösungen aus einer Hand, von der Parameterauswahl über die strukturelle Optimierung bis hin zur Produktanpassung und der technischen Beratung nach dem Verkauf.
