Hochpräzise magnetische Induktionstechnologie, Singleturn- oder Multiturn-Encoder;
CANopen-Bus, bis zu 1 MHz Baud; Inkrementalsignal kann TTL- oder HTL-Ausgang hinzugefügt werden;
Singleturn-Auflösung bis zu 21 Bit, Multiturn-Auflösung bis zu 14 Bit;
Hervorragende Stoß- und Vibrationsfestigkeit, hohe Schutzart: bis IP68;
Verfügt über einen Rückwärtskurzschluss- und Kurzschlussschutz, wodurch die Auswirkungen von Installationsfehlern reduziert werden.

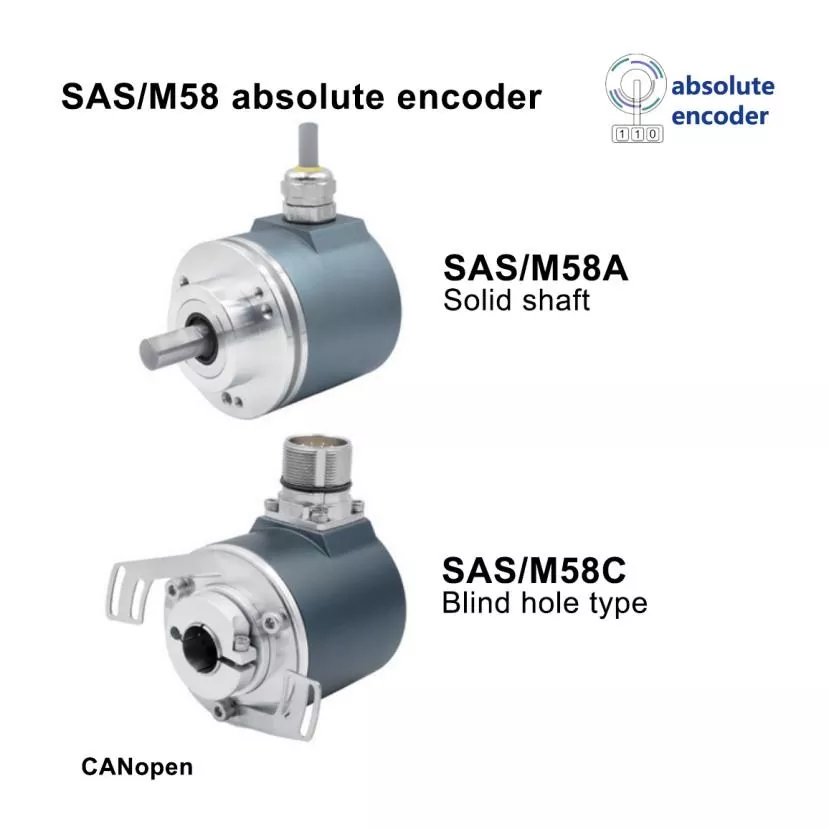

| Modell-Nr. | SAS/M58A / SAS/M58C |

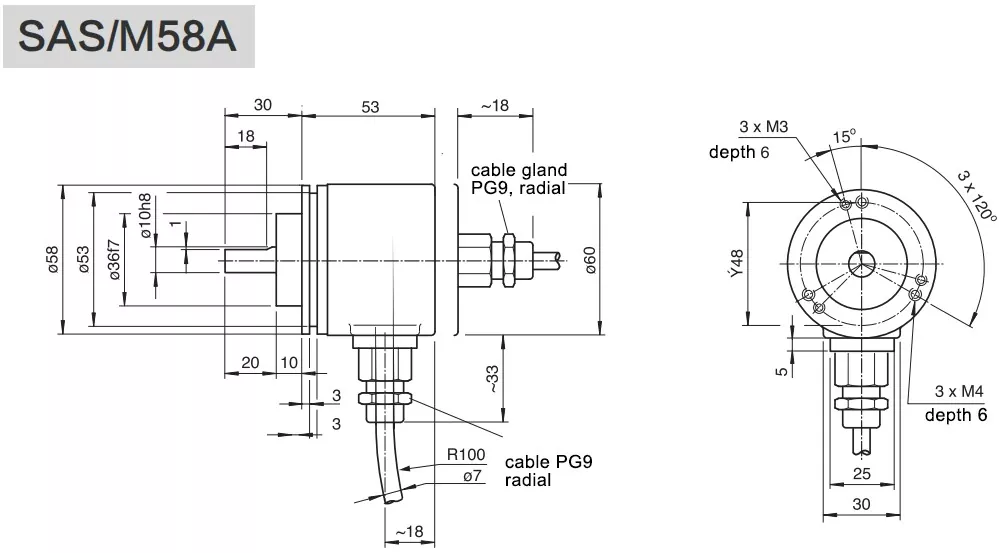

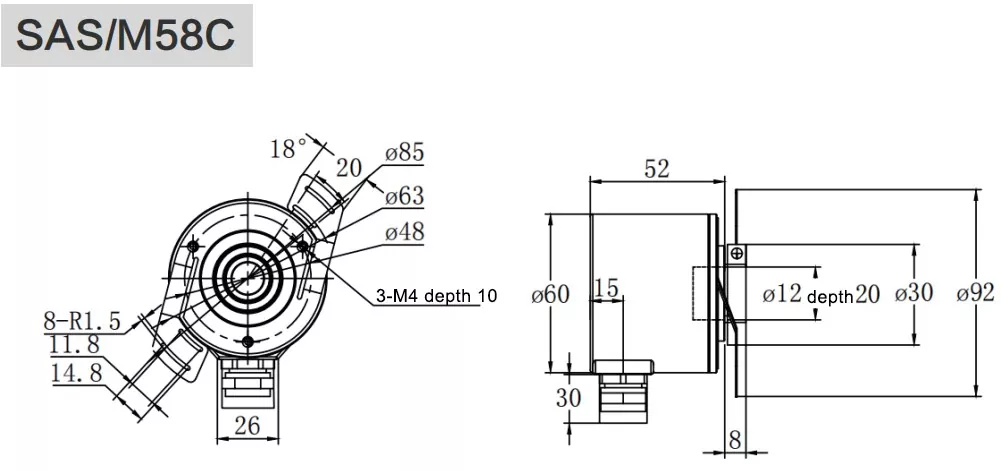

| Flansch | ø58mm Vollwelle mit Klemmflansch / ø58mm Sackloch |
| Spindelgröße | ø6,8,10,12,15mm anpassbar |
| Schalenmaterial | Aluminium (Edelstahl optional) |
| Signalausgangsschnittstelle | CANopen |
| CANopen+inkremental | |
| Ausgangsschaltung | Entspricht der ISO11898-Norm, elektrische Isolierung durch Optokoppler |
| Konformes Protokoll | CANopen CiA,DS301V4.02 |
| DSP 305(LSS) | |
| DS 406/DS417 (Geräteprotokoll) | |
| Knotenadresse | 1-127 |
| Absoluter Typ | Singleturn / Multiturn |
| Netzspannung | 10~30 VDC |
| Single-Turn-Auflösung | Standard 12bit 4096,13bit 8192, 16bit 65536,18bit 262144,maximal 21bit 2097152 |
| Wendet sich | 1 (Single-Turn), Multi-Turn-Standard 12 Bit 4096, Multi-Turn max. 14 Bit 16384 |
| Unterstützter Übertragungsmodus | Polling, Looping, Synchronisation |
| Parametereinstellungen | Unterstützte Einstellung von Knotenadresse und Baudrate (DS305 LSS) |
| Diagnostizieren | Position, Geschwindigkeit, Spannung und Temperatur; 2 Endschalter, 8 Nocken |
| Codierung | Binärcode |
| Verpolungsschutz | Ja |
| Kurzschlussschutz | Ja |
| Schutz vor Blitzschlag und statischer Elektrizität | Ja |
| Höchstgeschwindigkeit | 6000 U/min |
| Spindellast | Radial 200 N, Axial 100 N |
| Schutz | IP65, IP68 |
| Anlaufdrehmoment | <0,01 Nm |
| Arbeitstemperatur | -30℃~+85℃ (-40℃~85℃ optional) |
| Lagertemperatur | -40℃~+100℃ |
| Schlagfestigkeit | 1000m/s2,6ms(100g) |
| Anti-Vibration | 20g |

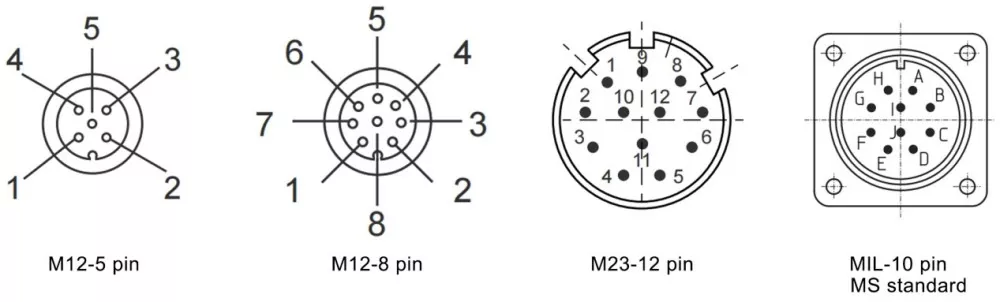

| Verbindungsmethode | 4x2x0,2-8-adriges abgeschirmtes Kabel, M12-5-adrig, M12-8-adrig, M23-12-adriger Flanschstecker |
| Ausgehende Methode | Radialer seitlicher Auslass, axialer hinterer Auslass |
| Optional | Inkrementalausgang TTL/RS422, HTL/Push-Pull |

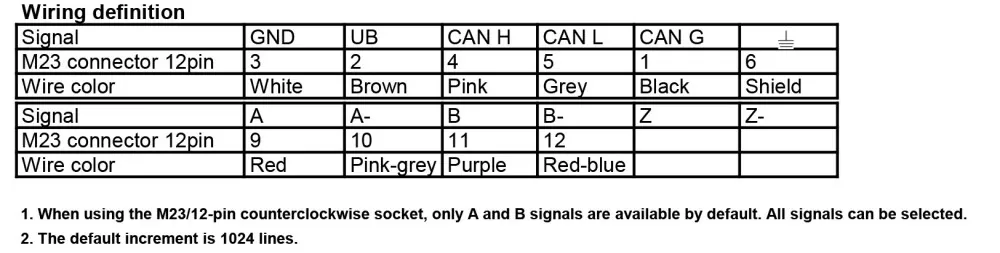

| Inkrementalsignal | A+ A- B+ B- Z+ Z- |
| Impulse pro Umdrehung | 1~4096 Impulse optional (Standard 1024,2048,4096) |
Die CANopen-Ausgangsschnittstelle ist der Hauptvorteil dieses Encoders. Sie unterstützt eine schnelle, hocheffiziente Datenübertragung und eine Busvernetzung mit mehreren Geräten, wodurch eine zentralisierte Steuerung und synchrone Datenerfassung mehrerer Industriegeräte realisiert werden kann. Die absolute Multiturn-Magnetmesstechnik sorgt für nichtflüchtige Positionsdaten, macht eine wiederholte Nullpunktkalibrierung überflüssig und verbessert die Produktionseffizienz. Dank der robusten Ganzmetallstruktur und der vollständigen Schutzart IP65–IP68 ist das Gerät widerstandsfähig gegen mechanische Stöße, Vibrationen, Staub, Wasser und chemische Korrosion in schweren Industrieumgebungen. Es unterstützt die unabhängige und synchrone Ausgabe von Single-Turn- und Multi-Turn-Daten mit flexibler Auflösungsanpassung zur Anpassung an industrielle Messszenarien mit geringer Präzision und hoher Stabilität. Die integrierte professionelle Redundanzfunktion reduziert das Risiko von Geräteausfällen erheblich und verbessert die Systemsicherheit. Dank standardisierter Protokollzertifizierung und industrietauglicher Qualität verfügt das Produkt über eine hohe Umweltanpassungsfähigkeit und eine lange Lebensdauer, und verschiedene Installationsmethoden erfüllen unterschiedliche Layoutanforderungen vor Ort.
Dieser ANopen-Hochleistungs-Encoder mit 58 mm Außendurchmesser eignet sich hauptsächlich für schwere industrielle Automatisierungsgeräte, die Busvernetzung und Hochgeschwindigkeitsdatenübertragung erfordern. Es wird häufig in intelligenten Produktionslinien der Stahlherstellung und Metallurgie eingesetzt und ermöglicht die synchrone Steuerung mehrerer Walz- und Verarbeitungsgeräte. Es eignet sich für automatisierte Maschinen und Geräte in Ölfeldern, petrochemischen Anlagen und Raffinerien und unterstützt die vernetzte Überwachung von Produktions- und Förderanlagen. Darüber hinaus bedient es große Bergbaumaschinen, schwere Hebezeuge, automatisierte Kraftwerkseinheiten und industrielle Produktionslinien für die Papierherstellung und bietet hochzuverlässige Positionsdatenübertragung und synchrone Steuerungsunterstützung für vernetzte industrielle Automatisierungssysteme.
A: Unsere Encoder verfügen über vollständige Industriezertifizierungen, einschließlich CE-Zertifizierung, Explosionsschutzzertifizierung und vollständige Konformitätszertifizierungen für verschiedene gängige Kommunikationsprotokolle.
A: Ja. Alle Produkte werden in Übereinstimmung mit internationalen Industriestandards hergestellt, verfügen über zertifizierte Sicherheit, Stabilität und Umweltanpassungsfähigkeit und sind für die globale Anpassung von Industriegeräten geeignet.
A: Wir verfügen über umfassende Zertifizierungsqualifikationen für gängige Industrieprotokolle wie Profinet, Profibus, CANopen, SSI und EnDat und gewährleisten so eine stabile und konforme Kommunikation von Bus-Encodern.
A: Ja. Unsere explosionsgeschützten Encoder verfügen über eine formelle Explosionsschutzzertifizierung und können sicher in brennbaren und explosiven Arbeitsbedingungen wie der Petrochemie- und Bergbauindustrie eingesetzt werden.
A: Sicher. Wir können vollständige Zertifizierungsberichte, Testdokumente und Konformitätszertifikate bereitstellen, um Kunden bei Projektausschreibungen, Inspektionen und Zollabfertigungen zu unterstützen.
