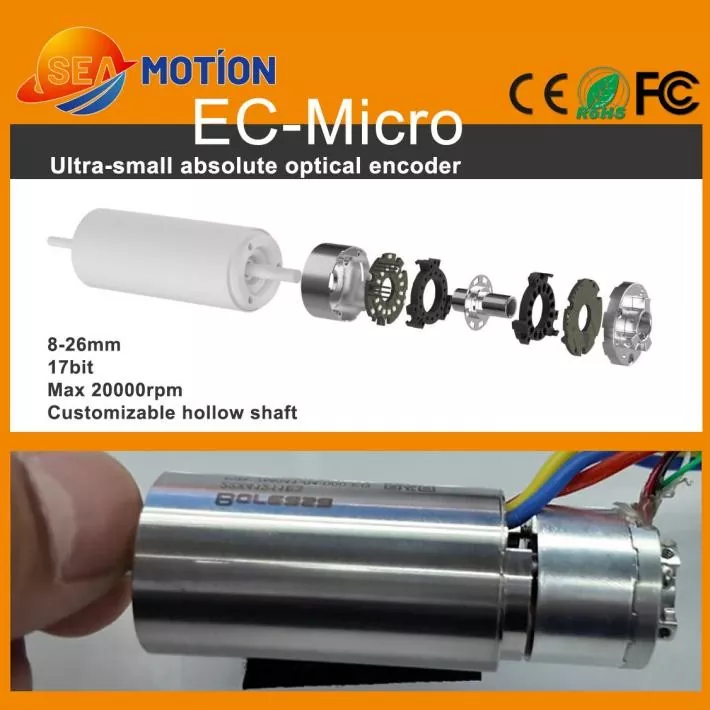

Die Absolut-Multiturn-Lichtschranken der EC-Micro-Serie zeichnen sich durch extrem kleine Einbaumaße aus. Erhältlich mit Außendurchmessern von 8 mm bis 26 mm, mit Hohlstruktur, 17-Bit-Fähigkeit, einer maximalen Geschwindigkeit von 20.000 U/min und Anpassungsoptionen werden unterstützt. Die EC-Micro-Serie von photoelektrischen Miniatur-Absolut-Multiturn-Encodern erfüllt den Bedarf an hochpräziser Positionierung in Produkten wie kernlosen Motoren, geschickten Händen und ZR-Modulen, bei denen begrenzter interner Installationsraum ihre Anwendung verhindert. Darüber hinaus bieten sie aufgrund der Eigenschaften optischer Encoder im Vergleich zu magnetischen Encodern eine stärkere Entstörungsfähigkeit.
Die EC-Micro-Serie absoluter fotoelektrischer Multiturn-Encoder ist ein absoluter optischer Multiturn-Encoder, der in kernlosen Motoren, geschickten Händen, ZR-Modulen und platzbeschränkten Installationen verwendet wird.

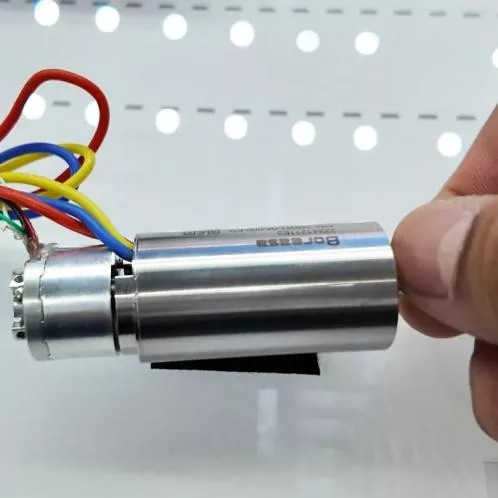

Die EC-Micro-Serie fotoelektrischer Miniatur-Absolut-Multiturn-Encoder ist ein Produkt mit erheblichem Marktpotenzial in der Lieferkette von JINGYUE MOTION CONTROL. Dank seiner kompakten Größe erfüllt es die Anforderungen von kernlosen Motoren mit einem Außendurchmesser von 8 mm bis 26 mm und kann auch in Miniatur-DC-Servomotoren oder ZR-Modulen verwendet werden.
Der fotoelektrische Miniatur-Absolut-Multiturn-Encoder der EC-Micro-Serie verfügt über einen Außendurchmesser von 8 mm bis 26 mm, eine Hohlstruktur (Anpassung unterstützt), eine 17-Bit-Auflösung und eine maximale Geschwindigkeit von 20.000 U/min.
|
Parameter |
Spezifikation |
|
Auflösung |
17bit |
|
Ausgabeschnittstelle |
RS485 |
|
Baudrate |
2,5 Mbit/s |
|
Kumulierter Fehler |
±80" |
|
Kontinuierlicher Fehler |
±5" |
|
Wiederholbarkeit |
12bit |
|
Multiturn-Bereich |
24bit@Auflösung 17bit;16bit@Auflösung 23bit |
|
Parameter |
Spezifikation |
|
Gehäuse |
Aluminium |
|

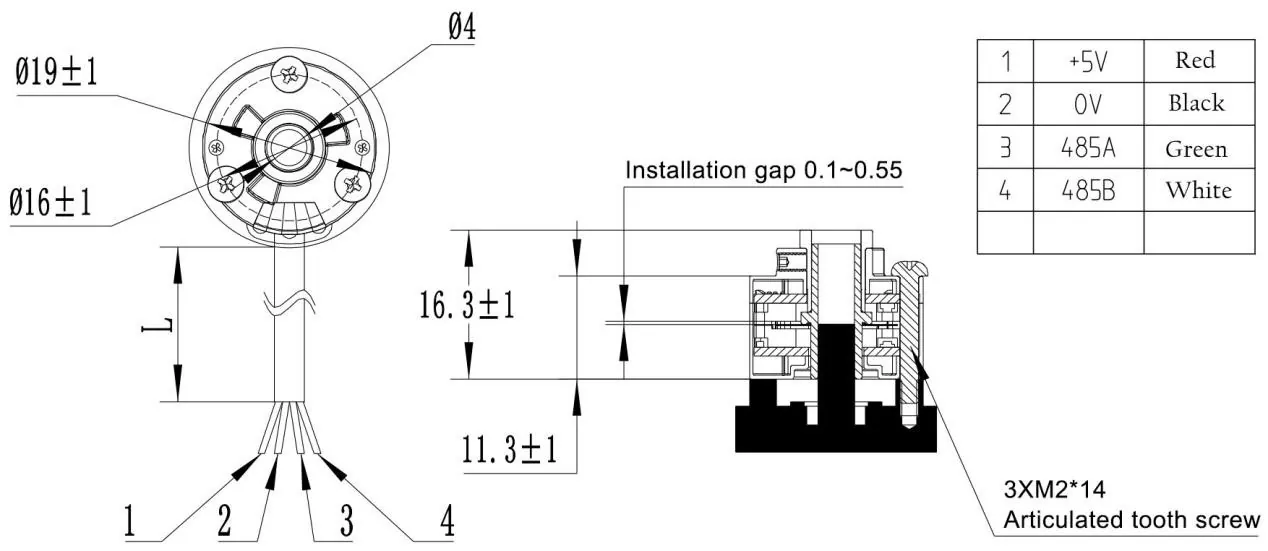

Abmessungen |
ø19mm,H=14,5mm / Anpassbar |
|
Befestigungsschrauben |
M2 |
|
Motorwellendurchmesser |
4-6mm |
|
Code-Diskette |
Edelstahl |
|
Zulässige Wellenverschiebung |
Radial ±0,1 mm; Axial ±0,1 mm |
|
Winkelbeschleunigung |
Maximal: 80.000 U/min |
|
Maximal zulässige Geschwindigkeit |
20000 U/min |
|
Schutzklasse |
IP40 (nach der Installation) |
|
Parameter |
Spezifikation |
|
Eingangsspannung |
DC5V±5% |
|
Elektrischer Anschluss |
5-polige PCB-Lötschnittstelle |
|
Betriebsstrom |
≤150mA (keine Last) |
|
Genauigkeit der Überhitzungserkennung |
±3℃ |
|
Anstiegs-/Abfallzeit des Ausgangspegels |
≤100ns |
|
Elektrisches Leben |
24000h (MTBF 85℃) |
|
Parameter |
Spezifikation |
|
Temperatur |
Betriebstemperatur: -20℃bis85℃; Lagertemperatur: -40℃bis105℃ |
|
Luftfeuchtigkeit |
10 %–90 % (keine Kondensation) |
|
Anwendbare Höhe |
≤2000m |
|
Lagerzeit |
45 Tage |
|
Produktzertifizierungen |
CE, RoHS, FCC |
|
Garantie |
1 Jahr |
Der photoelektrische Miniatur-Absolut-Multiturn-Encoder der EC-Micro-Serie verfügt über eine 17-Bit-Auflösung, RS485-Kommunikation und einen anpassbaren absoluten Multiturn-Hohlkern.
Zu den Anwendungen gehören:
1. Kernlose Motoren;
2. Geschickte Hände;
3. ZR-Module;
