Der Hauptvorteil dieses 58-mm-SSI-Hochleistungsencoders liegt in seiner standardmäßigen synchronen seriellen Schnittstelle, die eine einfache, stabile und hochgradig störungsfreie Signalübertragung bietet. Ohne komplizierten Protokoll-Handshake liefert es eine schnelle und deterministische Datenausgabe und passt perfekt zu industriellen Steuerungssystemen, bei denen Stabilität und Signalkonsistenz im Vordergrund stehen. Dank der absoluten Multiturn-Magnetkodierungstechnologie behält der Encoder nach dem Ausschalten die vollständigen Positionsdaten ohne Nullpunktdrift oder wiederholte Kalibrierung bei und gewährleistet so eine kontinuierliche und nachvollziehbare Positionsrückmeldung. Das robuste Ganzmetallgehäuse und die staubdichte, wasserdichte und korrosionsbeständige IP65-IP68-Struktur halten starken Vibrationen, mechanischen Stößen, hoher Luftfeuchtigkeit, Staub und korrosiven Gasen in der Schwerindustrie wirksam stand. Es unterstützt die unabhängige Dual-Ausgabe von Single-Turn- und Multi-Turn-Daten mit einstellbarer 12- bis 16-Bit-Auflösung und erfüllt damit voll und ganz die Kernforderung der Schwerindustrie nach hoher Zuverlässigkeit statt ultrahoher Präzision. Das integrierte redundante Signaldesign verbessert die Fehlertoleranz der Geräte und die Betriebssicherheit erheblich und vermeidet unerwartete Ausfallzeiten aufgrund des Ausfalls eines einzelnen Signals. Mehrere mechanische Installationsmethoden und Kabelausgangsanordnungen ermöglichen eine flexible Anpassung vor Ort, während umfassende, maßgebliche Industriezertifizierungen eine langfristig stabile Lebensdauer unter extremen Arbeitsbedingungen garantieren.

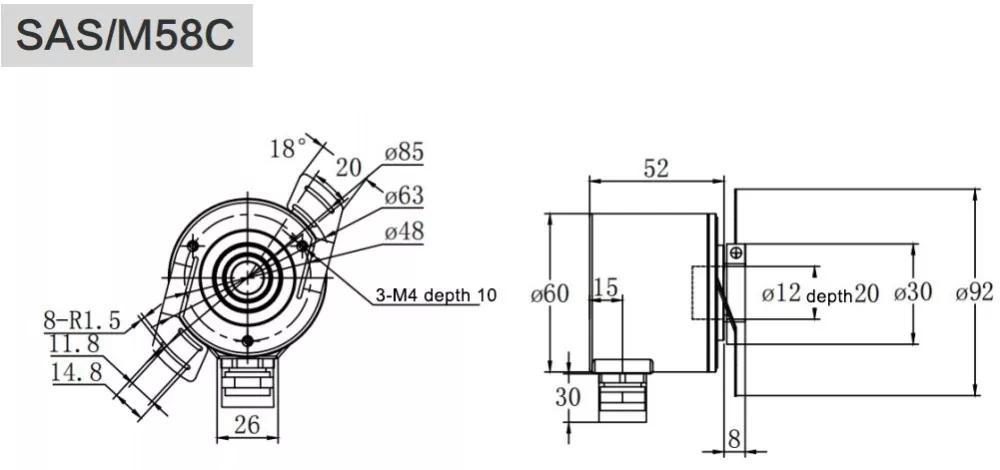

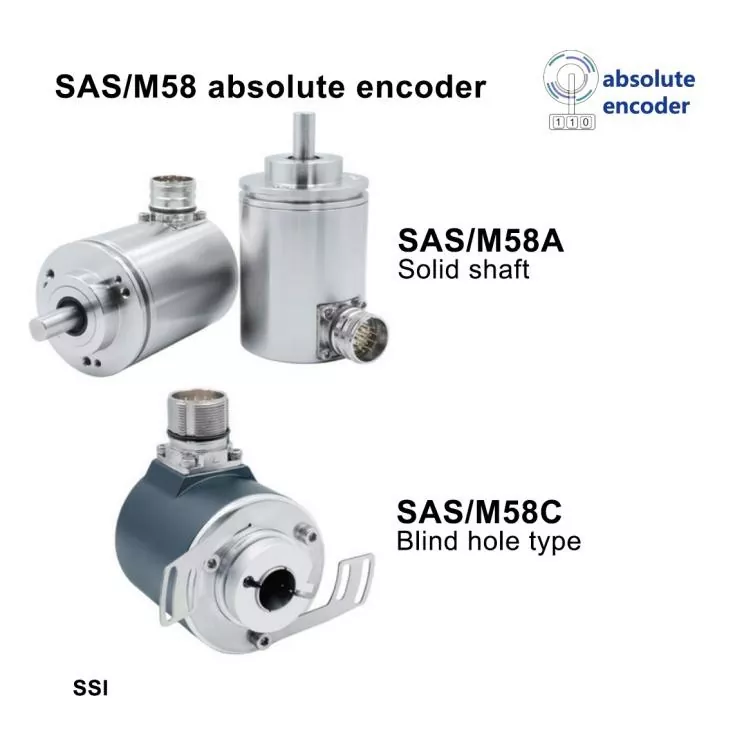

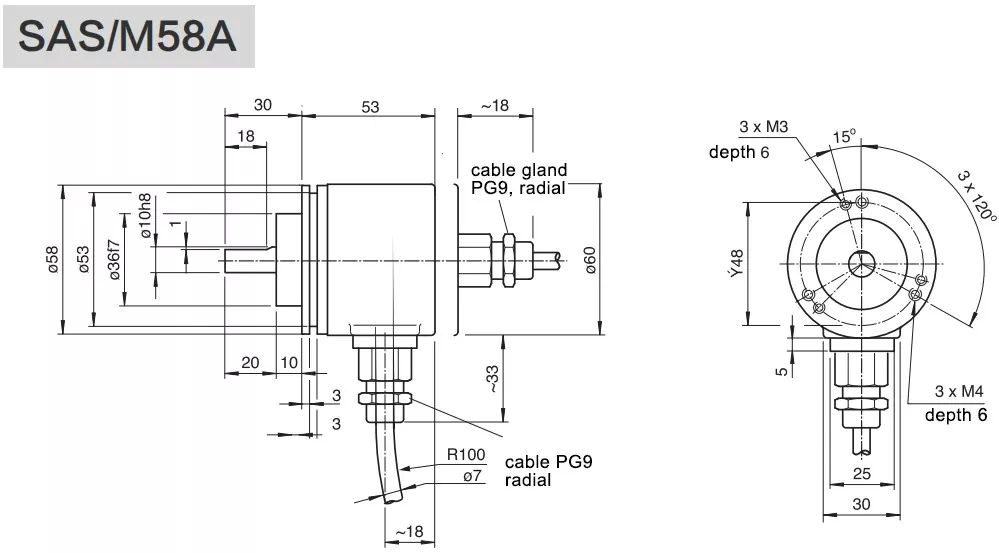

| Modell-Nr. | SAS/M58A / SAS/M58C |
| Flansch | ø58mm Vollwelle mit Klemmflansch / ø58mm Sackloch |
| Spindelgröße | ø6,8,10,12,15mm Anpassbar |
| Schalenmaterial | Aluminium (Edelstahl optional) |
| Signalausgangsschnittstelle | SSI |
| SSI+inkremental | |
| Maximale Antwortfrequenz | 2 MHz |
| Startzeit | <1s |
| Ausgabetreiber | SSI (RS422) / Inkremental (RS422) |
| Absoluter Typ | Singleturn / Multiturn |
| Netzspannung | Standard 10~30 VDC, 5 VDC oder 5~30 VDC |
| Single-Turn-Auflösung | Standard 12bit 4096,13bit 8192, 16bit 65536,18bit 262144,maximal 21bit |
| Wendet sich | 1 (Single-Turn), Multi-Turn-Standard 12 Bit 4096, Multi-Turn max. 14 Bit 16384 |
| Stromverbrauch | ≤1,5W |
| Schnittstellenzykluszeit | ≥16μs |
| Manuelle Funktion | Drehrichtung, klar |
| Codierung | Gray-Code, Binärcode |
| Clock-Eingang | RS422 |
| Taktfrequenz | 100kHz-2MHz |
| Verpolungsschutz | Ja |
| Kurzschlussschutz | Ja |
| Schutz vor Blitzschlag und statischer Elektrizität | Ja |
| Höchstgeschwindigkeit | 6000 U/min |
| Spindellast | Radial 200 N, Axial 100 N |
| Schutz | IP65, IP68 |
| Anlaufdrehmoment | <0,01 Nm |
| Arbeitstemperatur | -30℃~+85℃ (-40℃~85℃ optional) |
| Lagertemperatur | -40℃~+100℃ |
| Schlagfestigkeit | 1000m/s2,6ms(100g) |
| Anti-Vibration | 20g |

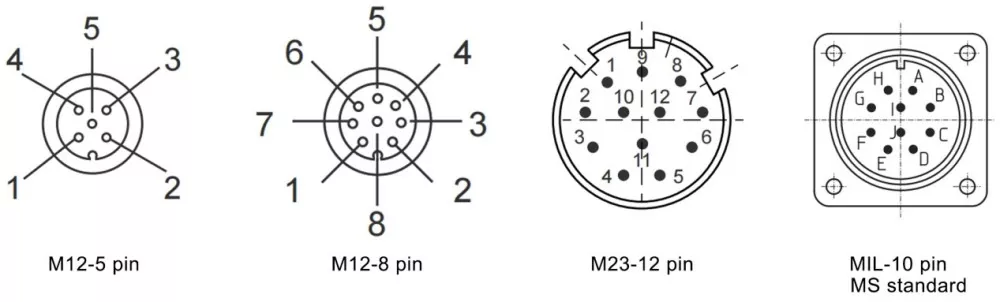

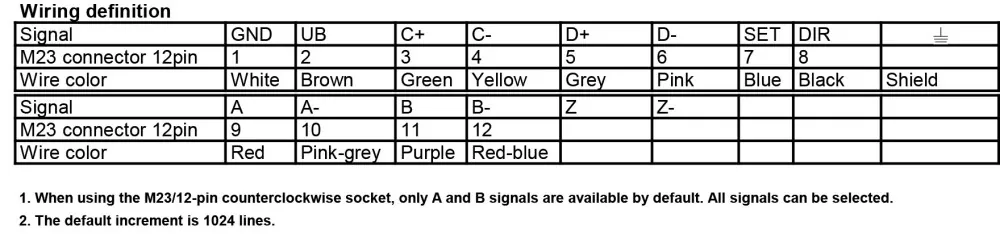

| Verbindungsmethode | 4x2x0,2-8-adriges abgeschirmtes Kabel, M12-5-adrig, M12-8-adrig, M23-12-adriger Flanschstecker |
| Ausgehende Methode | Radialer seitlicher Auslass, axialer hinterer Auslass |
| Optional | Inkrementalausgang TTL/RS422, HTL/Push-Pull |
| Inkrementalsignal | A+ A- B+ B- Z+ Z- |
| Impulse pro Umdrehung | 1~4096 Impulse optional (Standard 1024,2048,4096) |
Dieser 58-mm-SSI-Hochleistungs-Encoder wird häufig in hochzuverlässigen Schwerindustrieszenarien eingesetzt, die eine stabile serielle Positionsrückmeldung und eine deterministische Signalantwort erfordern. Es wird häufig in der Stahlherstellung und der metallurgischen Industrie zur Positionsverfolgung von Walzwerken, zur Synchronisierung von Übertragungswalzen und zur Hubsteuerung von Schwermaschinen eingesetzt. Es bedient kritische Produktionsanlagen in petrochemischen Anlagen, Ölraffinerien und Ölfeldern und liefert eine stabile Positionssignalausgabe für Extraktions-, Getriebe- und Raffineriemaschinen unter korrosiven und starken Vibrationsbedingungen. Darüber hinaus ist es ideal für große Bergbaumaschinen, schwere Hebe- und Hebemaschinen, Stromerzeugungseinheiten in Kraftwerken und hochbelastete Produktionslinien für die Papierherstellung. Mit seiner hervorragenden Anpassungsfähigkeit an die Umgebung und der Signalstabilität gewährleistet es einen sicheren und kontinuierlichen Betrieb der wichtigsten mechanischen Hochleistungsgeräte in rauen und risikoreichen Industrieumgebungen.
A: Ja. Wir verfügen über unabhängige Forschungs- und Entwicklungskapazitäten, optimieren kontinuierlich die Produktstruktur, Leistung und Technologie und bringen jedes Jahr verbesserte Produkte auf den Markt, die sich an neue industrielle Arbeitsbedingungen anpassen.
A: Neue Produkte durchlaufen eine Designsimulation, einen Haltbarkeitstest, einen Test unter extremen Umgebungsbedingungen, eine Kleinserien-Testproduktion und einen Feldversuch beim Kunden und können erst dann in die Massenproduktion gehen, wenn sie die industriellen Anwendungsstandards vollständig erfüllen.
A: Absolut. Wir begrüßen Kunden, die individuelle Funktions- und Leistungsanforderungen vorlegen, und wir können Produkte entsprechend den tatsächlichen Anwendungsproblemen vor Ort iterieren und optimieren.
A: Wir werden die Kompatibilität der Installationsabmessungen, Parameter und Protokolle iterativer Produkte aufrechterhalten, um sicherzustellen, dass aktualisierte Produkte alte Produkte für Kundengeräte nahtlos ersetzen können.
A: Ja. Wir können exklusive, maßgeschneiderte Hochleistungs-Encoder für spezielle Branchen, spezielle Geräte und extreme Arbeitsbedingungen entwickeln, um individuelle Markt- und Projektanforderungen zu erfüllen.
