Rahmenlose Torquemotoren

Als professioneller chinesischer Hersteller und autorisierter regionaler Distributor bietet SEA MOTION leistungsstarke, anpassbare rahmenlose Torquemotorenlösungen für die High-End-Präzisionsindustrie. Seit 2019 arbeiten wir mit weltweit renommierten Marken und einheimischen Premiumherstellern zusammen und beliefern Universitäten, Forschungsinstitute und Top-Produktionsunternehmen mit nachweislich zuverlässiger Qualität.

Anfrage absenden

Produktbeschreibung

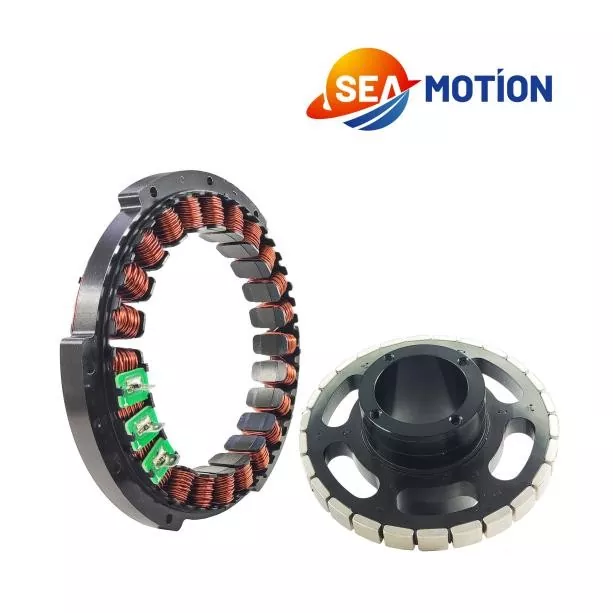

Die rahmenlosen Torquemotoren von SEA MOTION sind Kernprodukte von Direktantriebsmotoren, die für hochpräzise, hochdynamische und leichte Industrieszenarien entwickelt wurden und die Leistungsbeschränkungen herkömmlicher Servomotoren mit Getriebestrukturen vollständig durchbrechen. Diese Motorserie eliminiert redundante Gehäuse und Getriebeteile und bietet herausragende Vorteile in Bezug auf Drehmomentdichte, Positionierungsgenauigkeit und dynamische Reaktion. Ausgestattet mit einem Design mit extrem geringer Rotorträgheit unterstützt es Hochfrequenz-Start-Stopp und schnelle Kommutierung und erreicht so eine stabile Ausgabe bei niedriger Drehzahl und hohem Drehmoment. Basierend auf jahrelanger Branchenerfahrung und einem perfektionierten hierarchischen Lieferkettensystem integriert SEA MOTION hochwertige Hersteller rahmenloser Torquemotoren mit differenzierten Stärken. Wir arbeiten mit forschungs- und entwicklungsorientierten Fabriken für maßgeschneiderte Kleinserien-Spezialmotoren und standardisierten Massenproduktionsherstellern mit strengen Qualitätskontrollsystemen zusammen, um eine hervorragende Produktkonsistenz sicherzustellen. Alle Produkte werden strengen Leistungstests und Qualitätsprüfungen unterzogen. Ob für personalisierte F&E-Projekte oder groß angelegte industrielle Beschaffungen, wir können optimierte Bewegungssteuerungslösungen anbieten, die Produktqualität, Kosten und Liefereffizienz für globale Kunden in Einklang bringen.

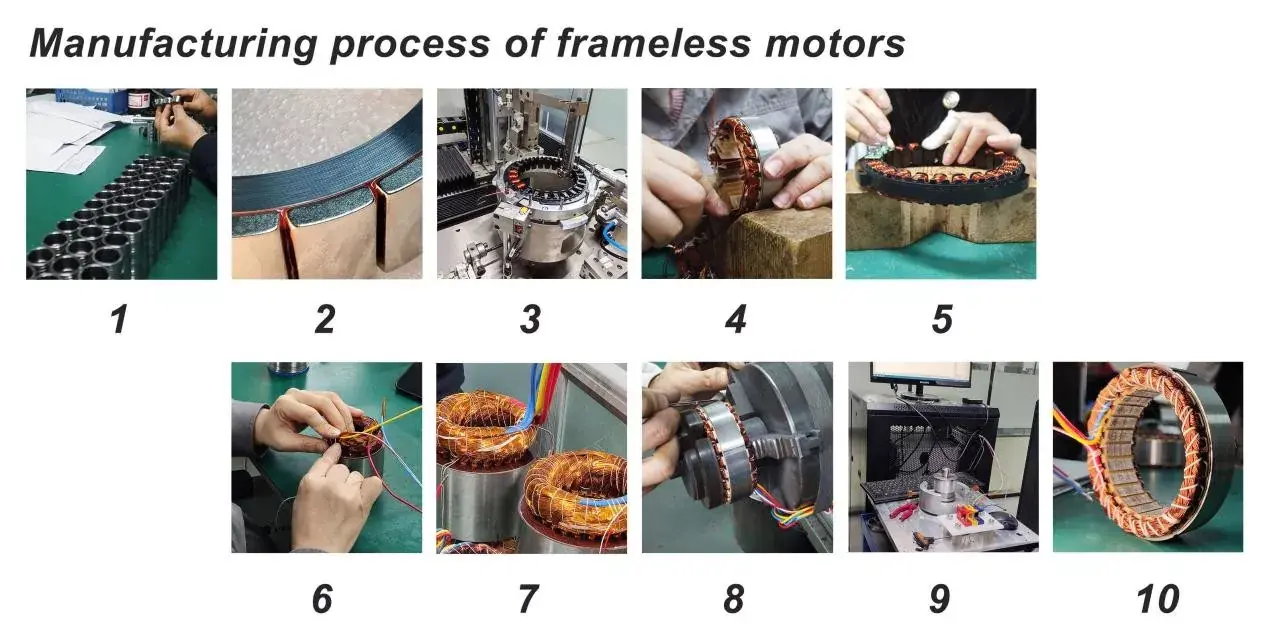

Das Folgende ist der Produktionsprozess für rahmenlose Motoren:

1. Materialprüfung: Der Rotor eines rahmenlosen Motors erfordert eine Präzisionsbearbeitung.

2. Zur Befestigung der starken Magnetfolien wird ein anaerober Kleber verwendet. Bei einigen Hochgeschwindigkeitsrotoren ist an der Außenseite der starken Magnetplatten eine Schicht aus Kohlefaser angebracht, um zu verhindern, dass die Platten durch übermäßige Zentrifugalkraft abgeschleudert werden.

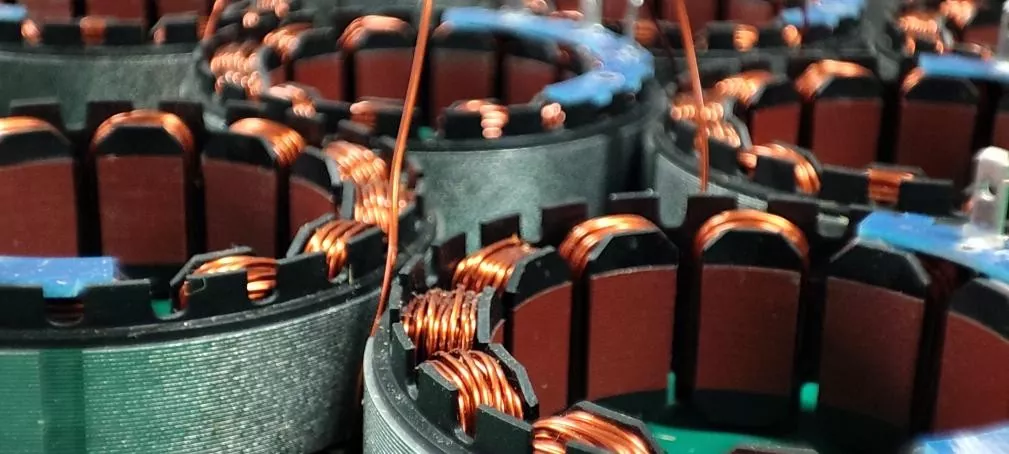

3.Automatische Wickelmaschinen übernehmen die Wickelarbeit des Stators.

4. Bei einigen Kleinserien oder kundenspezifischen Produkten mit hohen Anforderungen an das Aufwickeln ist das manuelle Aufziehen erforderlich. Das manuelle Aufziehen ist eine hochtechnische Aufgabe.

5. Ordnen Sie die Wicklungen. Um eine Beschädigung des Isolierlacks auf der Wickeloberfläche zu vermeiden, werden hier weiche Holzwerkzeuge verwendet.

6. Beim Löten werden die Wicklungen an die Leiter oder die Leiterplattenschnittstellenplatine gelötet.

7. Der Leimgießvorgang muss in einer Vakuumumgebung durchgeführt werden, um das Eindringen von Luft zu verhindern, und anschließend muss er in einem Ofen gebacken werden.

8.Entfernen Sie sämtliche Klebereste von der Oberfläche der Statormagnetbleche.

9. Die Tests umfassen dreiphasige Durchgangstests, Lasttests usw.

10. Fertiges Produkt

Spezifikation

Je nach Kundenwunsch können wir unterschiedliche Wicklungsmuster, Magnetkreisdesigns, Verpackungsmethoden und Verkabelungsmethoden bereitstellen. Nachfolgend finden Sie die Parameter für unsere Standardprodukte.

Modell	Nennspannung Vdc	Nenndrehzahl U/min	Nenndrehmoment N·m	Nennleistung W	Nennstrom A	Spitzenstrom A	Spitzendrehmoment N·m	Ke Vrms/krpm	Ω	mH	P
25LW01	24	4000	0.05	20	2.4	5.8	0.12	1.4	2.2	0.3	7
38LW01	27	2300	0.05	12	0.7	1.3	0.13	4.7	11.2	3.9	5
38LW02	48	9970	0.23	240	6.1	13	0.47	2.4	0.5	0.27	7
50LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.52	1.25	7
52LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.4	1.4	7
60LW01	48	4000	0.27	114	2.7	13	1.37	6.7	0.75	0.39	10
60LW02	24	2000	0.2	31.5	1	3.2	0.7	14.8	4.9	3.3	14
60LW03	48	4000	0.25	104	2.75	8.25	0.75	6.7	0.6	0.46	7
60LW04	220Vac	3500	0.275	100	0.77	2.3	0.82	25	9.1	4.9	10
60ZWS03	24	1700	0.54	96	5.6	17.5	1.68	6.25	0.62	0.32	8
60ZWS04	72	980	1.1	113	2.4	7.2	3.3	30.2	5.8	0.6	7
60ZWS05	72	980	0.54	55	1.2	3.6	1.6	28.8	12	11.3	7
60ZWS06	48	4800	0.76	477	10.2	30.6	2.2	4.7	0.09	0.072	8
68LW01	48	4000	0.55	231	5.6	19	1.65	6.4	0.44	0.35	7
76LW01	95	2200	2.8	646	10	24	8	23	0.8	0.8	10
76LW02	48	3900	0.63	258	5.6	36	2.86	7.56	0.28	0.25	10
76LW03	48	2000	1.2	252	7.2	21.6	3.6	11.17	0.55	0.52	10
76LW04	220Vac	2600	0.66	180	1.3	4.1	1.98	32.6	8.5	6.5	10
76LW05	48	3750	0.8	314	6.6	19.8	2.4	7.7	0.22	0.28	14
76LW06	220Vac	2240	0.66	207	1.3	4.1	1.98	31.4	9.66	7.85	8
76ZWS03	74	1620	3.3	560	9.9	33	10	23.2	2	0.7	14
76ZWS07	380Vac	700	0.95	700	1.63	4.8	2.85	40.5	5.8	30	5
76ZWS08	72	960	1.3	131	2.6	7.8	4	32.5	4.5	4.9	14
85LW01	27	140	0.9	13	1.5	4.0	2	11.2	9.69	7.39	8
85LW02	48	1500	1.7	267	11	42	5.1	11.2	0.28	0.27	14
85LW03	48	3600	0.95	358	7.8	23.4	2.85	7.7	0.25	0.3	7
85ZWS01	74	870	3.5	319	6	24	11	38.45	1.48	2.25	14
85ZWS03	74	1010	2.5	265	4.8	16.5	8	35.7	1.8	2.3	14
85ZWS07	74	900	2.3	216	4.1	13	7	35.7	2.3	3.4	14
88LW01	48	3000	1.28	403	14.5	45	4	6.36	0.102	0.0835	10
90LW01	28	800	0.75	63	3.6	10.8	2.25	16.12	0.62	0.38	14
95LW01	24	15	1.5	2.36	2	3.5	2.5	50.1	4.6	4.7	22
95LW02	48	3000	1.9	637	13	39	5.7	9.7	0.097	0.18	7
100ZWS01	600	900	9.55	9000	19	68	19	34	0.55	2.9	4
104LW01	48	3000	1.8	566	13	40	5.4	9.55	0.13	0.17	10
104LW03	48	2700	3	848	18.5	56	9	9.8	0.075	0.11	10
104LW04	48	2000	1.6	335	7.8	24	4.8	13.1	0.29	0.26	16
105ZWS01	74	1100	6	692	12	47	18	34	0.58	0.8	14
105ZWS02	74	960	6	604	10.5	43	18	36.7	0.65	1.25	14
105ZWS03	74	960	6	604	9.8	31	18	39.6	0.54	1.1	14
105ZWS06	48	1380	5.4	781	18	36	10.8	19.6	0.2	0.4	14
127LW01	48	2400	3.2	800	19.5	39	6.4	12.4	0.09	0.18	10
127LW02	48	2400	6.37	1600	35.5	71	12.7	11.5	0.039	0.095	10
127LW04	48	2000	6.5	1360	30	90	19.5	14	0.06	0.14	10
135LW01	48	2400	3.2	805	19.5	60	10	11	0.12	0.32	11
135ZWS01	95	750	10	786	11.8	37.8	32	53	0.52	1	16
135ZWS02	74	960	10	1006	17.8	65	30	37.3	0.26	0.45	21
172LW01	12	30	6.5	20.5	7	12.3	10	60	0.52	1.05	16
172LW02	12	100	6.5	68.5	13.6	23	11	32.5	0.17	0.36	13
172LW03	12	300	6.5	205	20.5	65	13.8	62	0.41	1.01	13
172LW04	12	30	4.5	14	8.2	11	6	34.2	0.41	0.83	13
175LW01	600	200	30	629	6.4	22	90	315	2.8	15.85	10
175LW02	220Vac	2500	15	3930	18	55	45	52	0.126	0.55	10
175LW03	220Vac	3200	6.5	2178	10.3	32	19.5	39	0.126	0.65	10

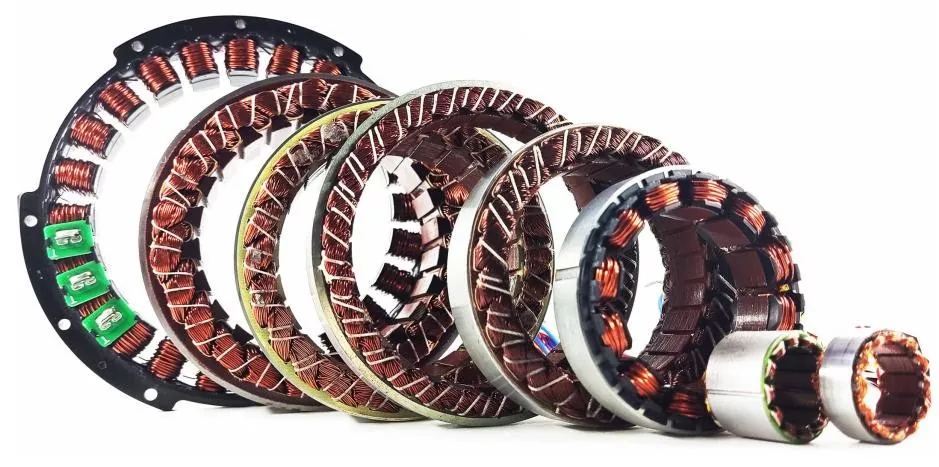

175 Außendurchmesser 175 mm Standardmotoren können mit einem Außendurchmesser von 12 mm bis 600 mm individuell angepasst werden. Für größere und speziellere rahmenlose Torquemotoren wenden Sie sich bitte an unser Vertriebsteam.

Produktmerkmal und Anwendung

Der rahmenlose Torquemotor von SEA MOTION zeichnet sich durch eine überragende Gesamtleistung aus, die für High-End-Präzisionsfertigungsszenarien geeignet ist. Er verfügt über eine extrem hohe Drehmomentdichte und liefert das 2- bis 3-fache des Drehmoments herkömmlicher Servomotoren bei gleichem Volumen mit hervorragender Drehmomentleistung bei niedrigen Drehzahlen. Die getriebelose und kupplungsfreie Struktur ermöglicht Spielfreiheit und hohe Präzision mit einer wiederholbaren Positionierungsgenauigkeit von bis zu ±1 Bogensekunde, was die strukturelle Steifigkeit und die Anti-Interferenz-Fähigkeit erheblich verbessert. Mit einer Reaktionsfrequenz von über 1 kHz und einer extrem geringen Rotorträgheit unterstützt es einen extrem dynamischen Betrieb. Darüber hinaus wird eine Volumen- und Gewichtsreduzierung von 30 bis 50 % erreicht, die Hohlverkabelung unterstützt und es zeichnet sich durch eine lange Lebensdauer und einen wartungsfreien Betrieb aus. Es ist in wichtigen High-End-Bereichen weit verbreitet und bedient Szenarien mit Gelenkantrieben von humanoiden und kollaborativen Robotern mit leichtem und hohlem Design. Es wird auch häufig in Halbleiter- und Panel-Präzisionsgeräten wie Wafer-Plattformen und Lithografiemaschinen, medizinischen Operationsrobotern und Scangeräten, Lenkgetrieben und fotoelektrischen Pods für die Luft- und Raumfahrt sowie direkt angetriebenen Drehtischen für CNC-Werkzeugmaschinen und Fünf-Achsen-Verbindungsgeräten eingesetzt und ermöglicht so eine hochpräzise industrielle intelligente Aufrüstung.

Produktionsdetails und Größe / mm

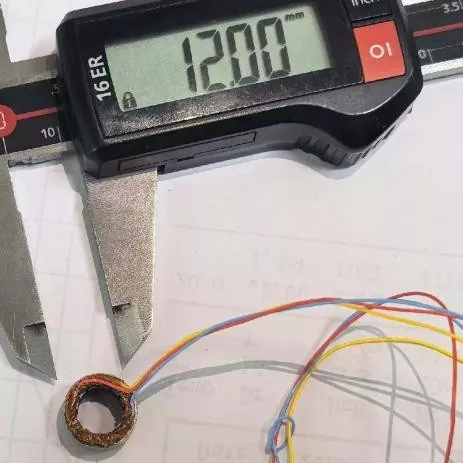

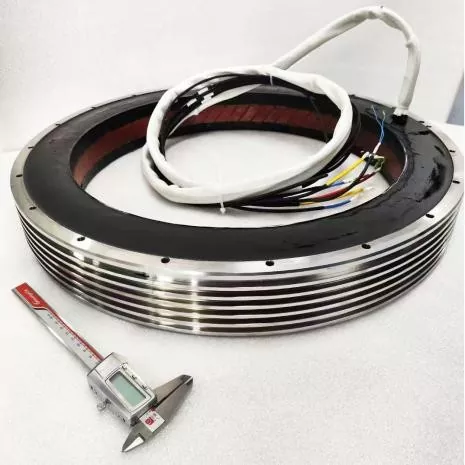

Neben Standard-Industrieprodukten akzeptieren wir auch kundenspezifische rahmenlose Motorbestellungen. Unsere kundenspezifischen Größen reichen von einem minimalen Außendurchmesser von 12 mm bis 600 mm.
