Mikro-DC-Servoantriebe

SEA1-80A Micro-DC-Servoantriebe zeichnen sich durch eine äußerst kompakte Größe und hohe Leistungsdichte aus. Dieser eigroße Antrieb kann kontinuierlich eine Wirkleistung von bis zu 5600 W abgeben. Es verfügt über eine Abtastfrequenz von 10 kHz, 6 digitale Eingänge und 2 digitale Ausgänge. Seine umfangreiche Schnittstelle unterstützt fast alle Encoder-Feedbacks, einschließlich inkrementeller und absoluter Dual-Feedbacks sowie Resolver- und absoluter Dual-Feedbacks.

Die Micro-DC-Servoantriebe SEA1-80A können in nahezu allen Bereichen eingesetzt werden. Seine ultrakleine Größe, ultrahohe Präzision, ultrahohe Stromkapazität und große Vielseitigkeit sind die Vorteile, die der Antrieb SEA1-80A für das Produkt bietet.

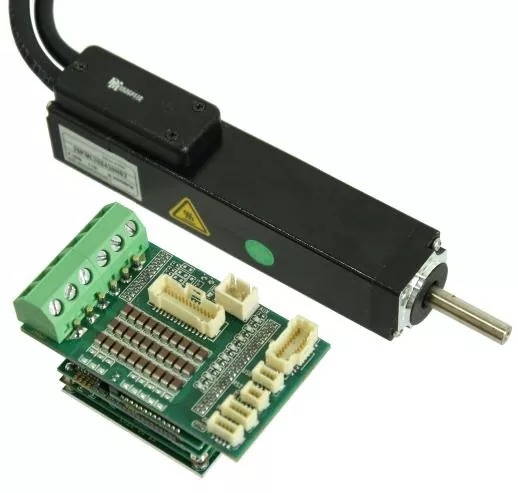

Hierbei handelt es sich um eine Bewegungssteuerungslösung von JINGYUE Technology, die auf einem SEA-Gleichstromservoantrieb und einem 8-mm-Flansch-Servomotor basiert und in Die-Bondern weit verbreitet ist.

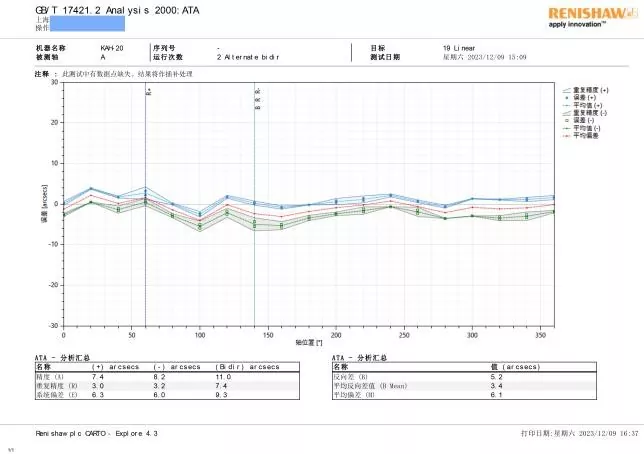

Der SEA DC-Servoantrieb nutzt eine DSP+FPGA-Architektur, die dem Produkt eine beispiellose Hochgeschwindigkeitsreaktion und leistungsstarke Datenverarbeitungsfunktionen verleiht. Wir haben ein Laserinterferometer von Renishaw verwendet, um die Steuergenauigkeit des SEA DC-Servoantriebs zu testen, und die Ergebnisse zeigen, dass der SEA DC-Servoantrieb eine hervorragende Leistung erbringt.

Die SEA-Serie von DC-Servoantrieben umfasst derzeit die quadratischen Serien 1-80A, 140A, 210A; und Ringserien C49, C68, C81 (mit hohlen Außendurchmessern von 49 mm, 68 mm bzw. 81 mm).

Produktparameter (Spezifikation)

Die Nennströme des DC-Servoantriebs SEA1-80A betragen 1A, 3A, 6A, 10A, 15A, 25A, 50A, 70A und 80A (80V).

Die Nennspannungen betragen 100V und 80V. Wir empfehlen jedoch, dass Sie die Nennversorgungsspannung zur Stromversorgung des Treibers verwenden und dass die maximale Versorgungsspannung diese Werte nicht überschreiten sollte

in der Tabelle.

Die oben genannten Spannungs- und Stromwerte beziehen sich auf die Spannung und den Strom des Stromversorgungsbusses. In Wirklichkeit werden die an den Phasenleitungen ankommenden Spannungen und Ströme unter den angegebenen Werten liegen

an der Buslinie.

Bei der Auswahl eines Antriebsprodukts muss der Parameter „effektiver Dauerstrom“ berücksichtigt werden.

Die maximale Dauerausgangsleistung des SEA1-80A beträgt 5,6 kW.

Produktmerkmal und Anwendung

Wir beschreiben das Antriebsprodukt SEA1-80A mit folgenden Eigenschaften:

1. Extrem klein, nur so groß wie ein Ei.

2. Sehr hohe Leistungsdichte, unterstützt Gleichstrommotoren bis zu 5,6 kW.

3. Extrem hohe Steuerungspräzision, unterstützt Feedback von fast allen gängigen Encodern. Unterstützt inkrementelles + absolutes Dual-Feedback und Resolver + absolutes Dual-Feedback.

4. 10 kHz aktuelle Abtastfrequenz, hohe Bandbreite, hohe Linearität und hohe Reaktionsfähigkeit.

5. Breites Anwendungsspektrum.

Es lässt sich auf fast alle Branchen anwenden. Für Anwendungen, die eine präzise Bewegungssteuerung erfordern, ist der SEA1-80A besonders gut geeignet.

Der DC-Servoantrieb wird in der Branche der integrierten Intelligenz häufig eingesetzt. Ein bekannter chinesischer Hersteller von Roboterwölfen hat den DC-Servoantrieb SEA1-80A gekauft und verwendet ihn in seinen Roboterwolfprodukten.

Im Bereich medizinischer Geräte werden SEA 1-80A DC-Servoantriebsprodukte in chirurgischen Robotern, Exoskeletten und biochemischen Testgeräten eingesetzt.

Im Bereich der integrierten Schaltkreise und Halbleiterausrüstung wird der SEA1-80A in Wafer-Handling-, Dicing-Maschinen, Die-Bondern, Sondenstationen und Bestückungsmaschinen eingesetzt. Die Produkte der SEA-Serie von JINGYUE TECHNOLOGY werden auch häufig in Radardrehtischen, Bewegungssimulationen, fotoelektrischen Trackinggeräten und wellenlosen Pumpenschiebern eingesetzt. Wir sind ein Hauptlieferant für 90 % der Plattenspielerhersteller in China.

Produktionsdetails

Produktgröße / mm

Produktstruktur und -prozess

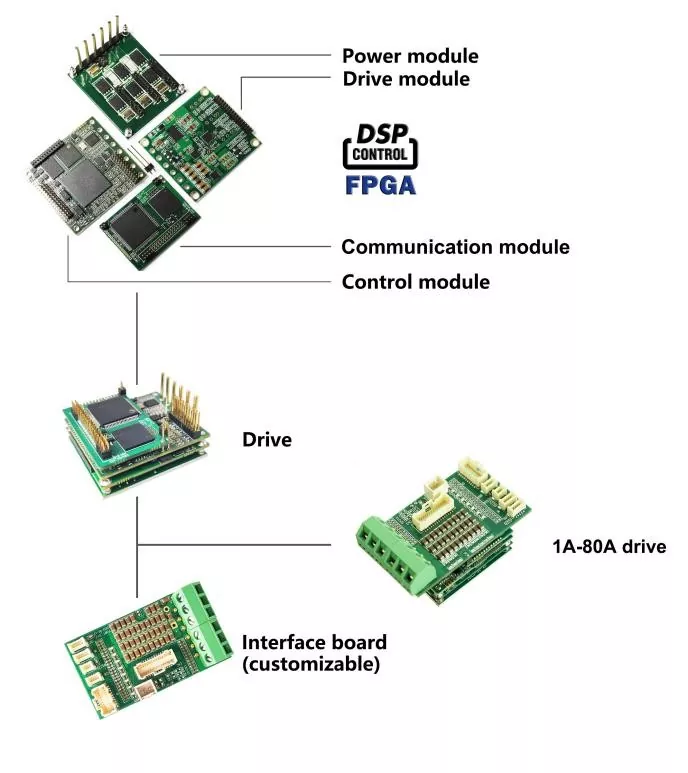

Der DC-Servoantrieb SEA 1-80A besteht aus fünf Teilen: einem Leistungsmodul auf Basis eines Kühlkörpers auf Aluminiumbasis, einem Antriebsmodul, einem Steuermodul, einem Kommunikationsmodul und einer Schnittstellenplatine.

Wir lagern unsere Arbeiten im Bereich der Oberflächenmontagetechnik (SMT) an namhafte SMT-Fabriken aus. Wir prüfen jede Schicht der Leiterplatte, um sicherzustellen, dass die SMT-Halbzeuge intakt sind. Anschließend montieren, nieten und löten wir die Leistungsplatine und die Treiberplatine und prüfen sie erneut. Nur die Halbzeuge, die die Prüfung bestehen, gelangen in den nächsten Prozess, bei dem die Steuerplatine installiert und auf das Montagemodul gelötet wird.

Das bedeutet, dass unsere Produkte von der einzelnen Leiterplatte bis zum fertigen Produkt insgesamt 12 Prüfungen durchlaufen. Bei diesen Kontrollen handelt es sich nicht um Stichproben, sondern um Pflichtkontrollen.

Die Produkte müssen außerdem Alterungstests, Extremtemperaturtests (falls erforderlich), Tests vor dem Lager und vor dem Versand unterzogen werden.

Die Art der Stromversorgung und Motorverkabelung wird anhand des Stroms bestimmt. Wenn der Strom weniger als 25 A beträgt, verwenden wir Schnellanschlussanschlüsse. Wenn der Strom größer als 25A ist, löte ich Drähte für den Kunden.

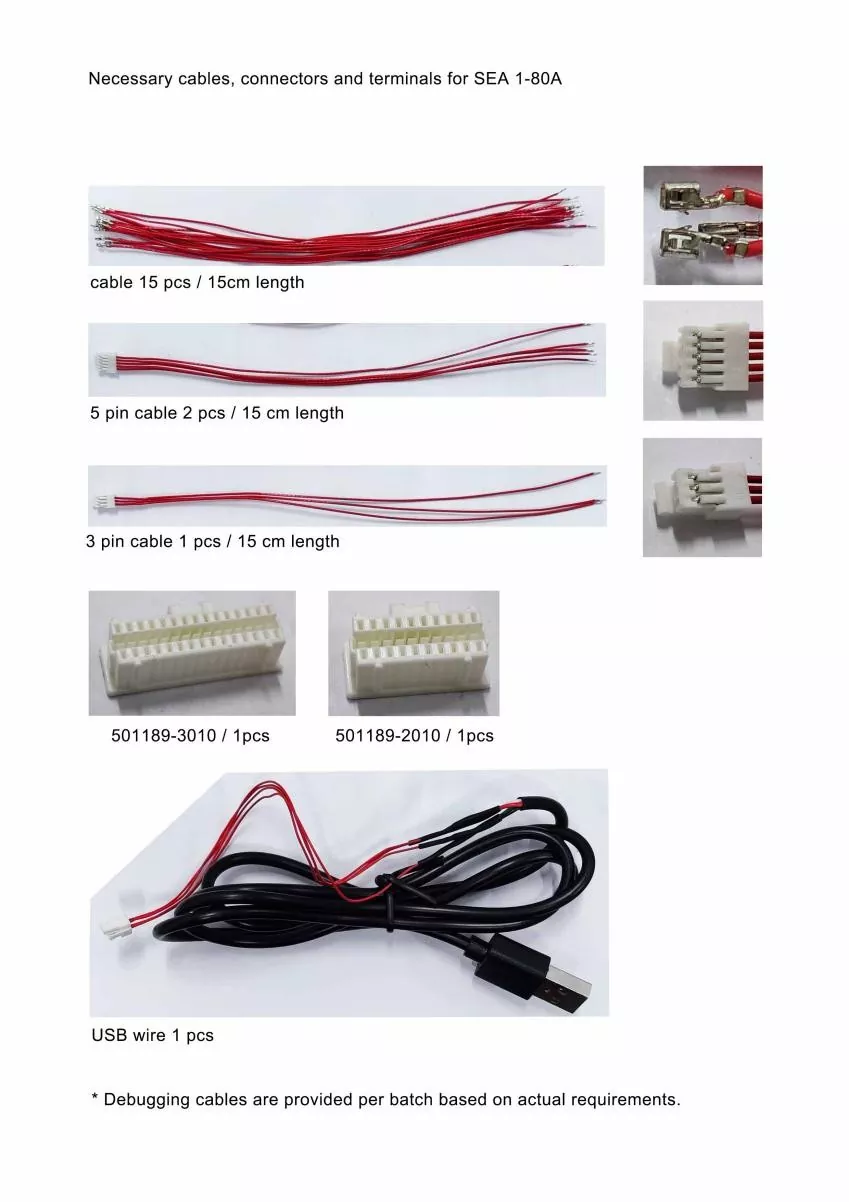

Wir stellen unseren Kunden die notwendigen Kabel für das Produkt-Debugging zur Verfügung.
